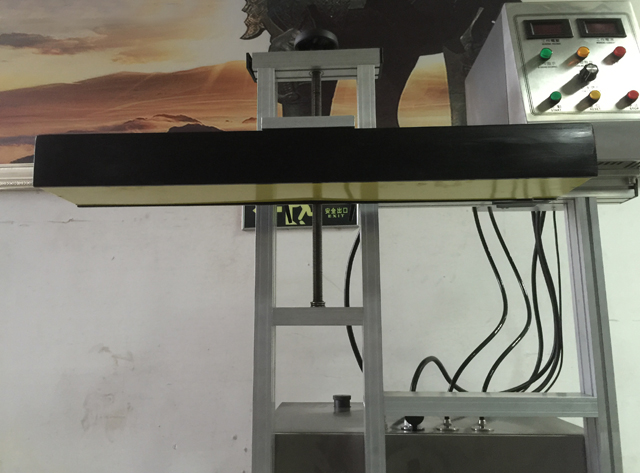

Tunelový indukčný stroj na indukčné tesnenie z hliníkovej fólie

• Funkcia elektromagnetického indukčného tesniaceho stroja
• Aplikácia objemu aplikácie

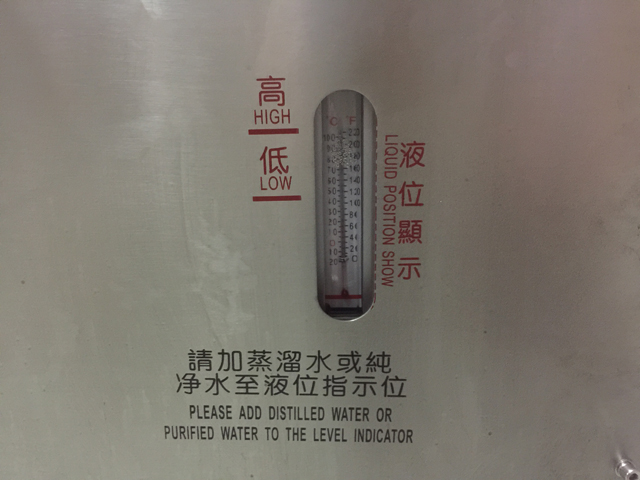

• Spôsob chladenia Chladený vodou
• Rýchlosť uzatvárania: 0-300 fliaš/min
• Priemer tesnenia (výber z rozsahu): 15mm-60mm alebo 50mm-121mm
• Menovitý výkon: 3000 W
• Ampér: 8,5A
• Menovité napätie: AC 220V, 60/50Hz
• Materiál: Puzdro z nehrdzavejúcej ocele
• Veľkosť stroja: 1800 mm x 400 mm x 1330 mm
• Hmotnosť stroja: 90 kg
• Veľkosť balenia: 1945 mm x 545 mm x 1575 mm
• Dopravný pás (voliteľné): 1500 × 250 × 750 mm

Zobraziť video

Indukčné tesnenie, inak známe ako uzáver uzáveru, je bezkontaktný spôsob ohrevu vnútorného tesnenia na hermetické utesnenie vrchnej časti plastových a sklenených nádob. Tento proces utesnenia prebieha po naplnení a uzavretí nádoby.

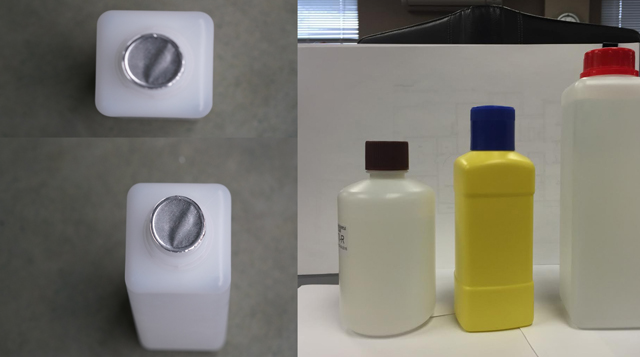

Technológia elektromagnetického indukčného tesnenia s kompozitnými materiálmi je v súčasnosti svetom uznávaná pokročilá metóda tesnenia a jej charakteristika bezkontaktného ohrevu je vhodná na tesnenie plastových fliaš (PP, PVC, PET, ABS, HDPE, PS a DURACON) , sklenená fľaša a rôzne kompozitné plastové hadice, takže v súčasnosti je to najpokročilejšia technológia na utesňovanie fliaš pre odvetvia ako je farmácia, potravinárstvo, mastnota, denná chémia, domáca chémia a poľnohospodárska chémia.

Princíp fungovania a ako to funguje

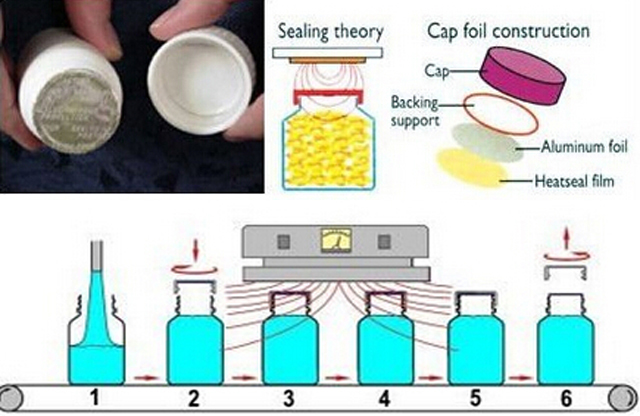

Uzáver sa dodáva do plniča s už vloženou vrstvou hliníkovej fólie. Aj keď sú na výber rôzne vložky, typická indukčná vložka je viacvrstvová. Vrchná vrstva je papierová kaša, ktorá je zvyčajne bodovo prilepená k uzáveru. Ďalšou vrstvou je vosk, ktorý sa používa na spojenie vrstvy hliníkovej fólie s buničinou. Spodná vrstva je polymérová fólia nalaminovaná na fóliu. Po nasadení uzáveru alebo uzáveru nádoba prechádza pod indukčnou cievkou, ktorá vysiela oscilujúce elektromagnetické pole. Keď nádoba prechádza pod indukčnou cievkou (tesniacou hlavou), vodivá hliníková fólia sa začne zahrievať v dôsledku vírivých prúdov. Teplo roztopí vosk, ktorý sa absorbuje do buničitého podkladu a uvoľní fóliu z uzáveru. Polymérny film sa tiež zahrieva a steká na okraj nádoby. Po ochladení polymér vytvorí spojenie s nádobou, čo vedie k hermeticky uzavretému produktu. Nádoba ani jej obsah nie sú negatívne ovplyvnené; Vzniknuté teplo nepoškodzuje obsah.

Je možné prehriatie fólie a poškodenie tesniacej vrstvy a akýchkoľvek ochranných bariér. To by mohlo viesť k chybným tesneniam, dokonca aj týždne po počiatočnom procese tesnenia, takže správne dimenzovanie indukčného tesnenia je nevyhnutné na určenie presného systému potrebného na prevádzku konkrétneho produktu.

Utesnenie môže byť vykonané buď ručnou jednotkou alebo na dopravníkovom systéme.

Najnovší vývoj (ktorý lepšie vyhovuje malému počtu aplikácií) umožňuje použitie indukčného tesnenia na aplikáciu fóliového tesnenia na nádobu bez potreby uzáveru. V tomto prípade sa fólia dodáva narezaná alebo v kotúči. Ak sa dodáva v kotúči, vysekne sa a prenesie na hrdlo nádoby. Keď je fólia na svojom mieste, je stlačená tesniacou hlavou, aktivuje sa indukčný cyklus a tesnenie sa prilepí na nádobu. Tento proces je známy ako priama aplikácia alebo niekedy indukčné tesnenie „bez uzáveru“.

Základný parameter

Vlastnosti tesnenia:

1) Bezdotykové zahrievanie, vhodné na utesnenie plastových fliaš, sklenených fliaš a rôznych kompozitných plastových hadíc a v súlade s normou GMP.

2) Vysoká účinnosť tesnenia a pohodlná obsluha.

3) So širokou prispôsobivosťou je to v súčasnosti najpokročilejšia technológia na tesnenie produktov vo farmácii, potravinách, nápojoch, zdravotníckych produktoch, kozmetike a takých chemických produktoch, ako je tuk.

Prevádzkové kroky:

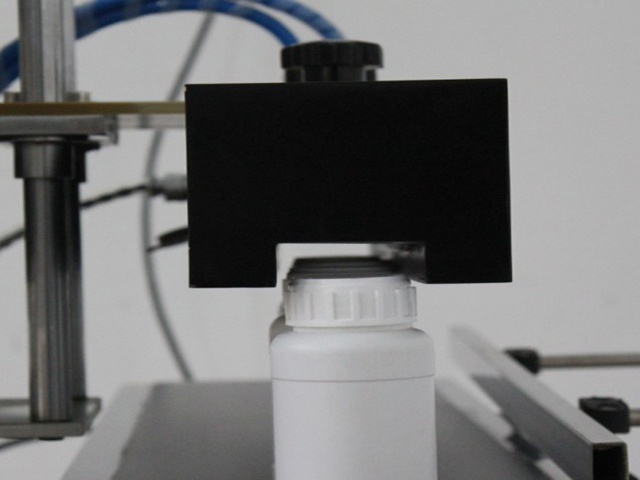

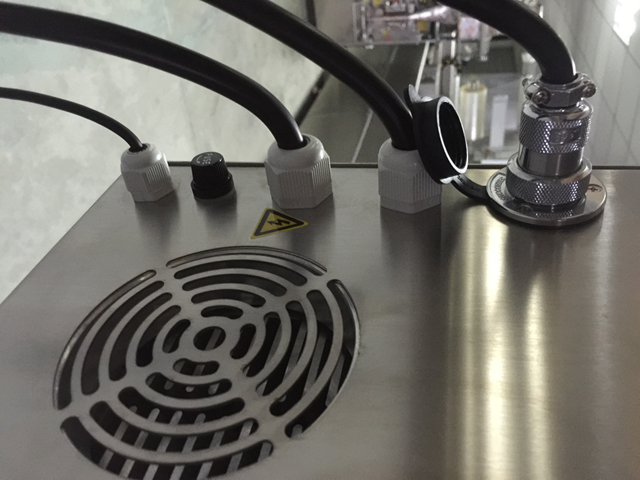

Pred zapnutím stroja vložte fľašu, ktorá sa má utesniť, pod „tesniaci box“, nastavte „erektor“ tak, aby bola medzera medzi dnom „tesniaceho boxu“ a uzáverom fľaše asi 2 mm, a nastavte „zarážku fľaše“ páka“ na zarovnanie fľaše do stredu bočnej strany „tesniacej škatuľky“. Zapnite „spínač ovládania pásu dopravníka“ a nastavte „reguláciu rýchlosti otáčania 8“, aby dopravník pracoval pri vhodnej rýchlosti. Potom nechajte uvedenú fľašu prejsť popod "tesniacu škatuľu", aby ste zistili, či sa dotýka "tesniacej škatule". Najlepšou podmienkou je, aby sa nedotýkala dna ani najmenšou medzerou. Potom zasuňte spojovací vodič „tesniacej skrinky“ do „výstupnej zásuvky tesniacej skrinky“ hlavného stroja.

Rýchlosť dopravného pásu je možné nastaviť pomocou gombíka "regulácia rýchlosti otáčania 8". Tesnosť tesnenia hliníkovej fólie súvisí s rýchlosťou a výkonom dopravného pásu. Najprv položte na dopravný pás niekoľko fliaš s hliníkovými fóliami, zapnite „sieťový vypínač 3“ a fľašu, ktorá sa má zataviť, nechajte prejsť pod „tesniacu škatuľku“, aby ste mohli vykonať experiment s uzatváraním. Stroj bude pracovať normálne pri rýchlosti, keď je uzáver pevne utesnený.

Ako si vybrať indukčný tesniaci stroj?

Ak balíte tablety alebo kapsuly do fliaš, indukčné tesnenie vám môže poskytnúť výhodu. Indukčné tesnenie vytvára viditeľné tesnenie, ktoré spotrebiteľom zaisťuje bezpečnosť produktu. V dôsledku toho je pravdepodobnejšie, že zarobíte na ich opakovaný obchod. Tento článok pojednáva o komponentoch indukčného tesnenia, výbere a inštalácii.

Použitie indukčného uzáveru vyžaduje, aby ste fľaše uzavreli uzáverom, ktorý obsahuje vnútorné fóliové tesnenie, niekedy nazývané vložka. Keď sa fľaše s uzáverom pohybujú pozdĺž dopravníka, indukčný uzáver spája vnútorné tesnenia s otvormi fliaš pomocou elektromagnetického poľa. Keď fľaša opustí elektromagnetické pole, fólia sa ochladí. Hermetické, vzduchotesné vnútorné tesnenie poskytuje vizuálny dôkaz neoprávnenej manipulácie, zabraňuje úniku, podporuje detskú odolnosť a chráni váš produkt pred prachom, hmlou, výparmi, výparmi a plynmi. V niektorých prípadoch vnútorné tesnenie tiež predlžuje životnosť.

Komponent indukčného tesniaceho stroja

Dve hlavné zložky indukčného tesniaceho zariadenia sú napájací zdroj a tesniaca cievka.

Napájací zdroj – napájací zdroj (invertor) premieňa vstupný výkon na výkon a frekvenciu potrebnú na utesnenie fliaš. Výkon napájacieho zdroja v kilowattoch označuje jeho vhodnosť pre danú aplikáciu. Vo všeobecnosti platí, že čím viac fliaš treba utesniť (a teda čím je plniaca linka rýchlejšia) a čím väčší je otvor fľaše, tým vyšší je požadovaný výkon v kilowattoch. Manuálne alebo ručné systémy vyžadujú len 0,5 kilowattu, zatiaľ čo vysokorýchlostné trate môžu vyžadovať 6 kilowattov, čo je najväčšia jednotka na trhu. Priemyselný ťažný kôň má výkon 2 kilowatty.

Tesniaca cievka - Tesniaca cievka je kovový vodič obklopený feritmi a uzavretý v nevodivom kryte. Ferity usmerňujú a sústreďujú elektromagnetické pole pre účinnosť tesnenia. Je možná prakticky akákoľvek konfigurácia cievok, ale dve základné konštrukcie sú ploché cievky a tunelové (alebo kanálové) cievky. Ploché cievky sa používajú na vnútorné tesnenia detských bezpečnostných alebo štandardných plochých uzáverov s priemerom od 20 do 120 milimetrov. Tunelové cievky sa používajú s výtokovými, dávkovacími, push-pull, yorker alebo fliptop uzávermi, z ktorých väčšina sa nepoužíva na balenie pevných dávkových foriem. Môžete namontovať buď dizajn cievky na existujúci dopravník, alebo môžete systém zjednotiť umiestnením cievky a napájacieho zdroja na vozík pre ľahký presun z linky na linku.

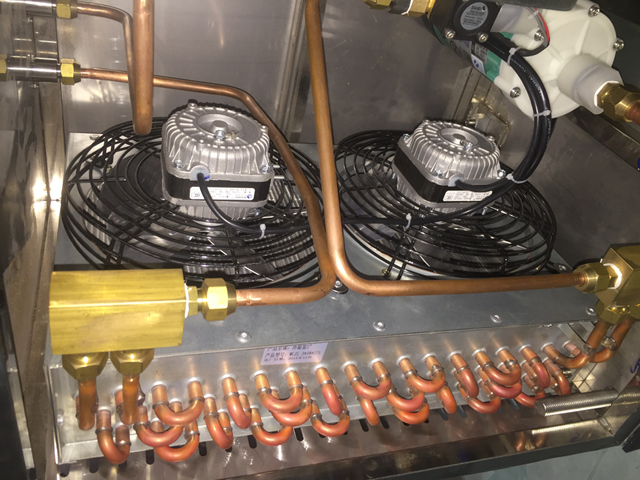

Bezvodé (vzduchom chladené) systémy nahradili vodou chladené systémy ako najobľúbenejší typ indukčného tmelu. Zatiaľ čo zákazkové vodou chladené systémy sú stále preferovanou voľbou v prostrediach s umývaním alebo v špecializovaných nebezpečných chemických závodoch, systémy bez vody väčšinou nahrádzajú štandardné vodou chladené jednotky. prečo? Pretože bezvodé (vzduchom chladené) tesnenia sú polovičné a eliminujú potrebu recirkulácií vody, filtrácie vody, hadíc, radiátorov, čerpadiel a prietokových spínačov. Vzduchom chladené systémy skrátka minimalizujú údržbu, sú spoľahlivejšie a ich vlastníctvo a prevádzka sú lacnejšie.

Ako získať svoje peniaze

Pri hodnotení kúpy indukčného tesnenia by ste mali uznať, že návratnosť investície spočíva najmä v dlhodobom prínose pridania vnútorného tesnenia, ktorý sa ťažko kvantifikuje. Pri porovnávaní indukčných tesnení sa však pozrite na životnosť, ktorú môžete od stroja očakávať, a na kvalitu služieb, ktoré môžete očakávať od dodávateľa.

Najprv sa musíte rozhodnúť, či pridanie vnútorného tesnenia do fľaše výrazne zlepší váš obal. Ďalej sa pozrite na elektroniku tesnenia, ktorá zvyčajne určuje jeho životnosť. Indukčné tesnenia sú vyrábané tak, aby vydržali dlhú dobu. V skutočnosti majú niektoré dnes používané tmely viac ako 25 rokov. Dostupnosť elektroniky použitej na stavbu zariadenia je však vždy faktorom. S modernizáciou elektroniky je ťažšie nájsť náhradné diely. Renomovaní výrobcovia navrhujú zariadenia na základe komponentov, ktoré môžu nahradiť v nasledujúcich rokoch.

Pri skúmaní služby dodávateľa (podpora po predaji) sa opýtajte, či predajca:

• Vyriešte problém so systémom telefonicky alebo zaslaním servisného technika, alebo musíte systém vrátiť do továrne na opravu?
• Zabezpečiť napájanie nezávisle od tesniacej cievky? Ak sú tieto dva komponenty oddelené, zlyhanie jedného vás nedonúti odstrániť celý systém z prevádzky.
• Rýchlo dodať náhradné diely? V ideálnom prípade vám diely dorazia do závodu deň po tom, čo si ich objednáte.

Nakoniec si možno budete chcieť vybrať systém, ktorý je dostatočne veľký, aby vyhovoval mnohým tvarom a veľkostiam uzáverov a fliaš, ako aj taký, ktorý zvládne vysoké rýchlosti linky. Týmto spôsobom nebudete musieť vymeniť jednotku, ak sa zmení vaša aplikácia alebo sa zvýši váš výkon. Ak teraz zaplatíte o niečo viac za väčší zdroj napájania alebo flexibilnejšiu konštrukciu cievky, môžete v budúcnosti ušetriť peniaze. Ak viete, že sa aplikácia zmení, hľadajte systém, ktorý vám umožní vymieňať tesniace cievky bez náradia. Zmluvní baliči často kupujú viac ako jednu uzatváraciu cievku, aby mohli zapečatiť širokú škálu veľkostí a štýlov uzáverov.

Voliteľné vybavenie

Medzi najobľúbenejšie možnosti patrí

• Detektor integrity tesnenia. Tieto detekujú chýbajúcu fóliu, uvoľnené uzávery, natiahnuté uzávery a zatuchnuté fľaše.
• Pneumatické vyraďovacie zariadenie. Funguje to v tandeme s detektorom integrity tesnenia, ktorý vytláča potenciálne neuzavreté produkty na podnos, takže fľaše s chybným tesnením nedosiahnu koniec linky.
• Viditeľné alebo zvukové alarmy. Informujú vás o probléme, aj keď ste ďaleko od systému.
• Podpora overovania. IQ/OQ je povinné na väčšine farmaceutických baliacich liniek a kvalifikácia na inštaláciu a prevádzková kvalifikácia sa stáva populárnou aj v priemysle potravinových doplnkov a potravín.

Inštalácia

Indukčné tesnenia sa ľahko inštalujú. Zváračka vyžaduje 3 až 5 stôp rovného dopravníka bez prekážok na montáž alebo umiestnenie zváracej cievky. Cievka je vždy namontovaná paralelne s dopravníkom. Aby ste predišli náhodnému prehriatiu, udržujte tesniacu zónu bez kovových komponentov.
