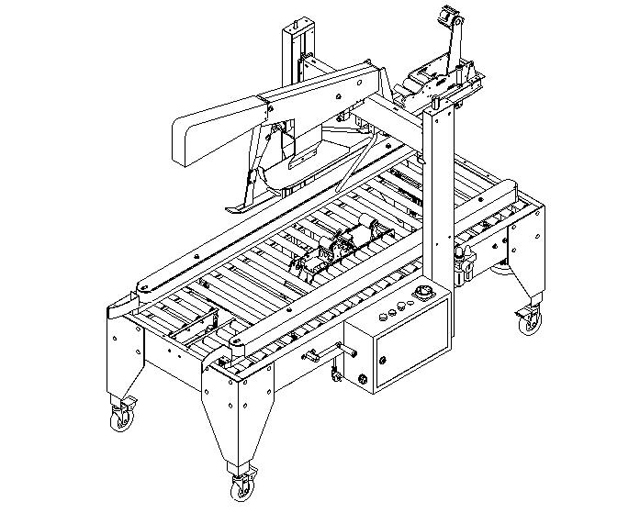

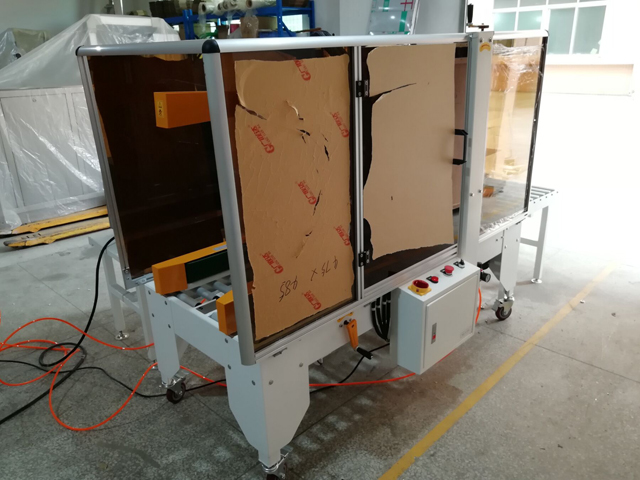

Plechovky Kartóny Zariadenie na uzatváranie škatúľ na uzatváracie stroje

Rýchlosť zatavovania: 800 ~ 900 / ZA HODINU
Rozmer kartónu (W): 150mm~500mm
Výška kartónu (H): 120 mm ~ 500 mm
Dĺžka kartónu (L): 200 mm ~ 600 mm
Použiteľná páska: 48~60~75W x 1000ML
Dĺžka valca: 570 ~ 770 mm (NASTAVITEĽNÉ)
Rozmery stroja: D1880 x Š900 x V1510 mm
Hmotnosť: ≈180 kg
MAX: 50 dBA
Elektrická spotreba: MAX: 1,2 kW
Napájanie: 220V/50Hz/60Hz/1Ph alebo 380V/50Hz/60Hz/3Ph
Zdroj vzduchu: 3kg/cm2 100nl/min

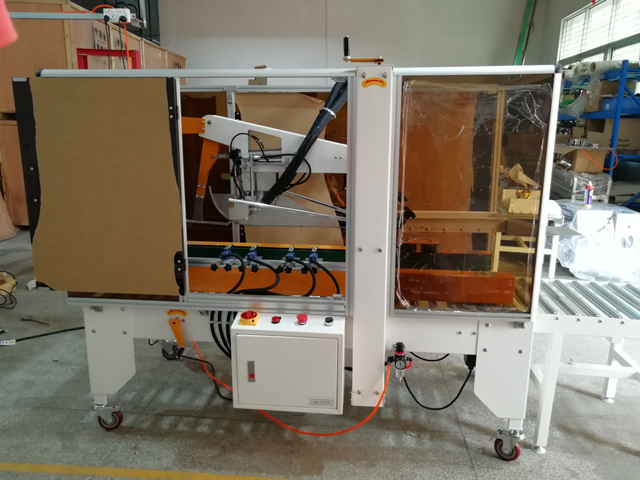

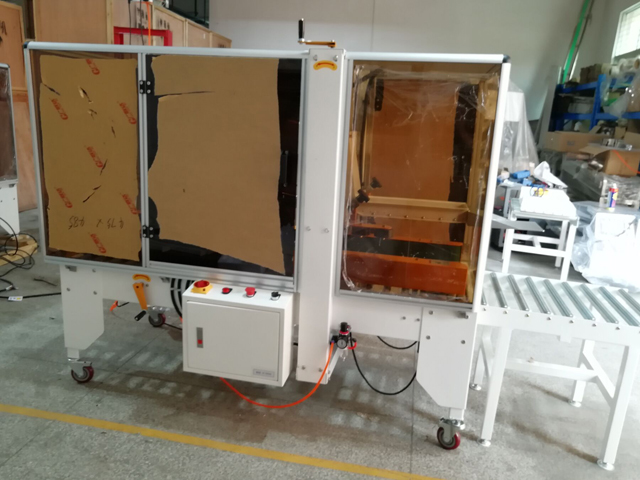

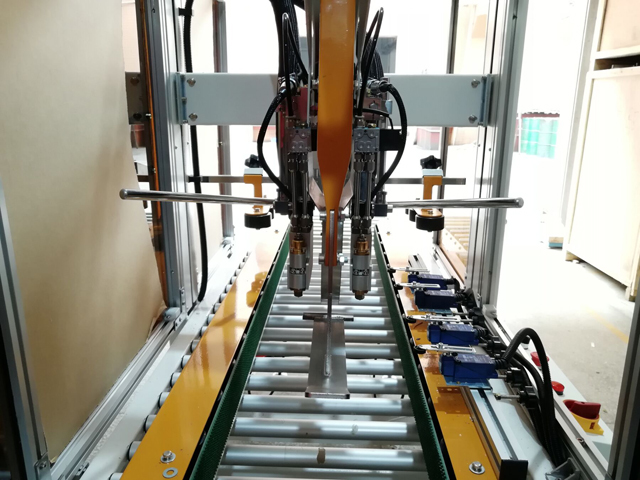

Stroj pozostáva z dvoch častí: Stroj na uzatváranie kartónov a zariadenie na tavné lepidlo; Tento tmel je vhodný na utesňovanie kartónov a páska, Automatický stroj na lepiacu pásku s automatickým skladacím krytom, je ideálnym baliacim zariadením s charakteristikami funkcie pohodlia, hospodárnosti a účinnosti.

Diely Prijaté pre poloautomatický stroj na skladanie kartónov
1. Motor: Taiwan Luyang
2. Vypínač: Kórea KACON
3. Ložisko: Japonsko NSK
4. Rezačka: Japan SKD11
5. Dopravné pásy: dovoz z Talianska
6. Koliesko: VK-CS-50E

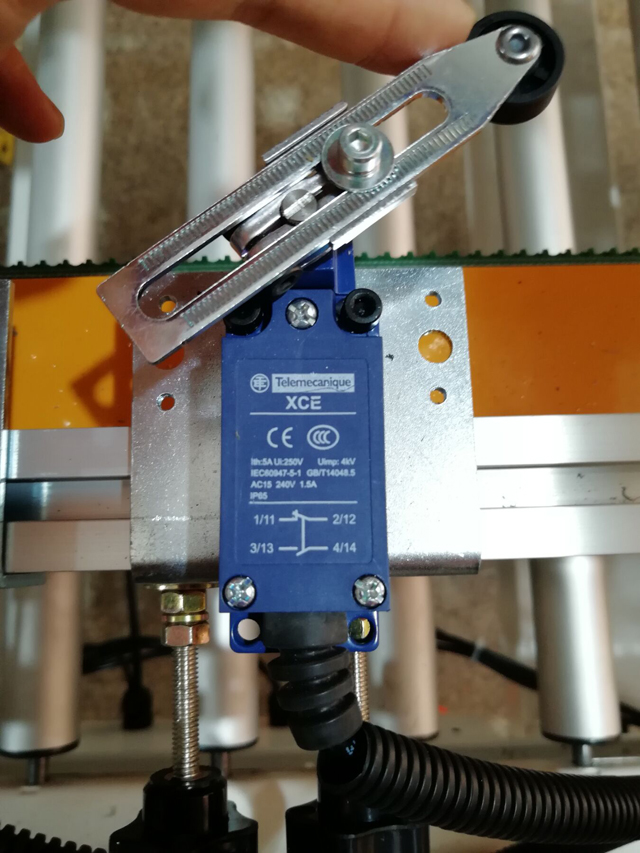

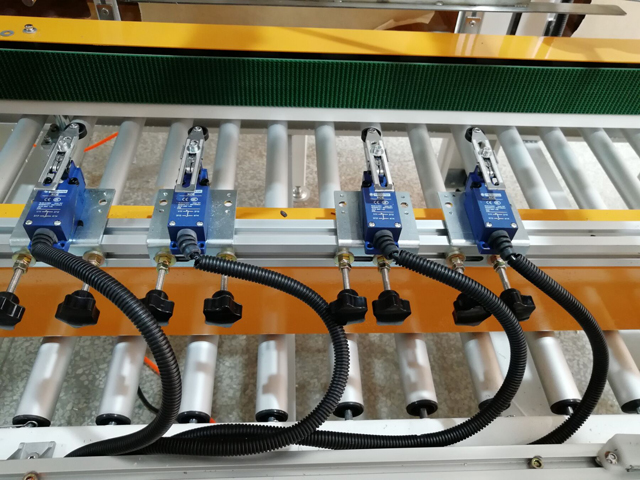

7. Dotykový spínač: Japonsko OMRON
8. Medziľahlé relé: Janpan IDEC
9. AC stýkač: CHINT
10. Cylinda: Taiwan SHARKO
11. Magnetický ventil: Taiwan SHARKO

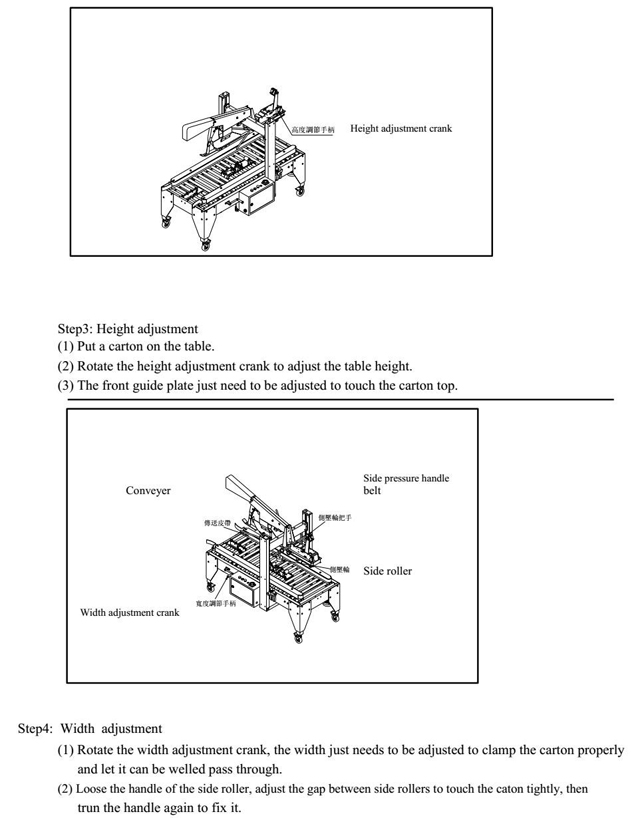

Ako nastaviť tesnenie kartónov pre rôzne veľkosti kartónov:

Pred vykonaním nastavovacích prác odpojte napájanie.

Krok 1: Nastavenie výšky stola

Náradie uzemnite na vhodnom mieste, dosku stola nastavte do požadovanej výšky.
(1) Uvoľnite nastaviteľnú skrutku.
(2) Nastavte výšku nohy stola.
(3) Zaistite skrutku.
(4) Stlačte zarážku, aby ste zaistili polohu.

Krok 2: Pneumatické nastavenie

(1) Pripojte stroj k pneumatickému zdroju.
(2) Potiahnite skrutku a otočte ju v smere hodinových ručičiek na zvýšenie tlaku alebo proti smeru hodinových ručičiek na zníženie tlaku
(3) Pneumatický tlak by mal byť nastavený na približne 5-6 kg/cm2.
(4) Po dokončení nastavovacích prác skrutku pevne otočte.

Špecifikácia

Rýchlosť zatavovania: 800 ~ 900 / ZA HODINU
Rozmer kartónu (W): 150mm~500mm
Výška kartónu (H): 120 mm ~ 500 mm
Dĺžka kartónu (L): 200 mm ~ 600 mm
Použiteľná páska: 48~60~75W x 1000ML
Dĺžka valca: 570 ~ 770 mm (NASTAVITEĽNÉ)
Rozmery stroja: D1880 x Š900 x V1510 mm
Hmotnosť: ≈180 kg
MAX: 50 dBA
Elektrická spotreba: MAX: 1,2 kW
Napájanie: 220V/50Hz/60Hz/1Ph alebo 380V/50Hz/60Hz/3Ph
Zdroj vzduchu: 3kg/cm2 100nl/min

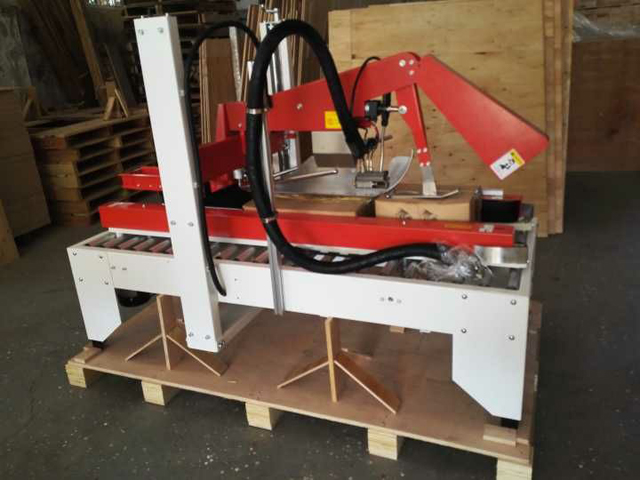

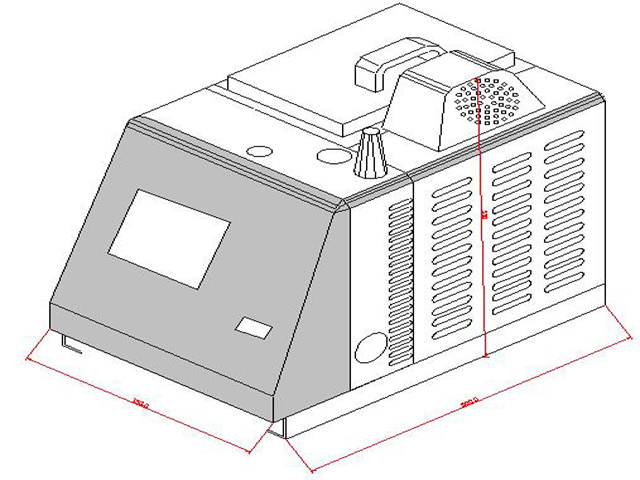

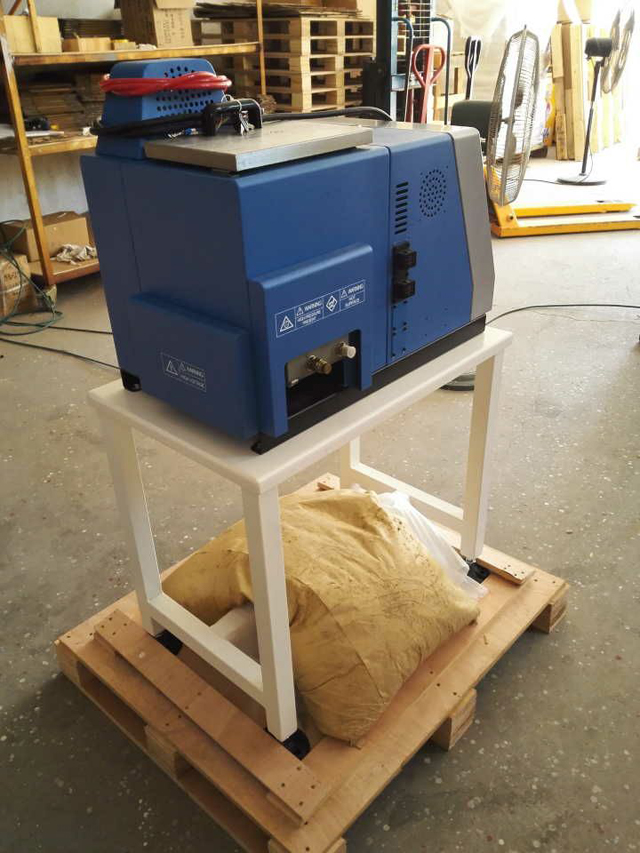

Technické parametre zariadenia na tavné lepidlo

Objem valca na lepidlo: 10L
Objem: 9,8L
Rozsah tlaku vzduchu: 48-415 kpa (10-60 psi)
Vstupné napätie štandard: AC200-240V 1PH 50/60HZ
Veľkosť stroja: 750 * 450 * 470 mm
Hmotnosť stroja: 65 kg
Rozsah teplôt okolia: 0-50 ℃
Teplotný rozsah: 0-260 ℃
Max. Pracovný hydraulický tlak: 8,7 MPa
Stupne krytia: IP54

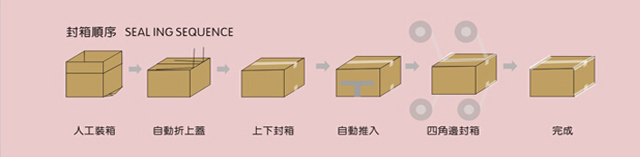

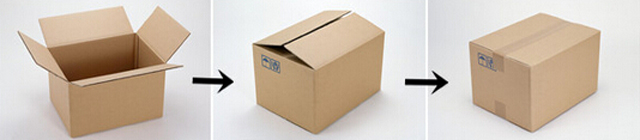

Vývojový diagram pre proces uzatvárania kartónov zo zariadenia na uzatváranie škatúľ:

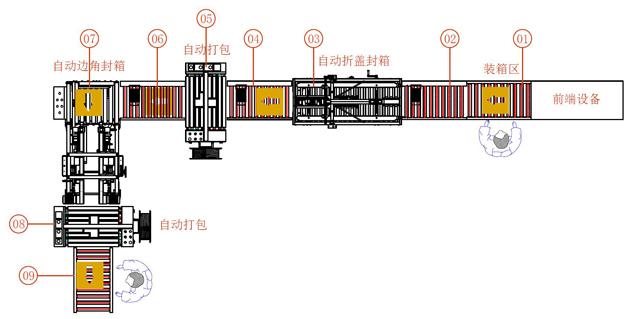

Pracovný tok pre plne automatický proces uzatvárania kartónov na konci balenia:

Lepiace pásky vybavené strojom na uzatváranie kartónov na uzatváranie kartónov:

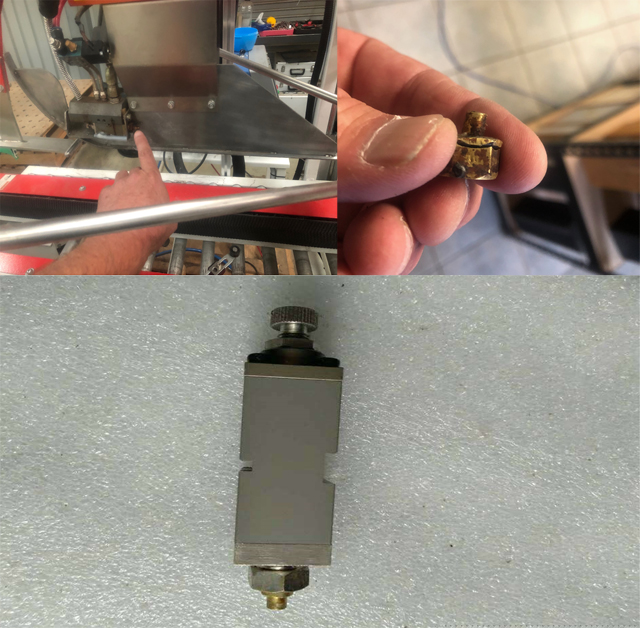

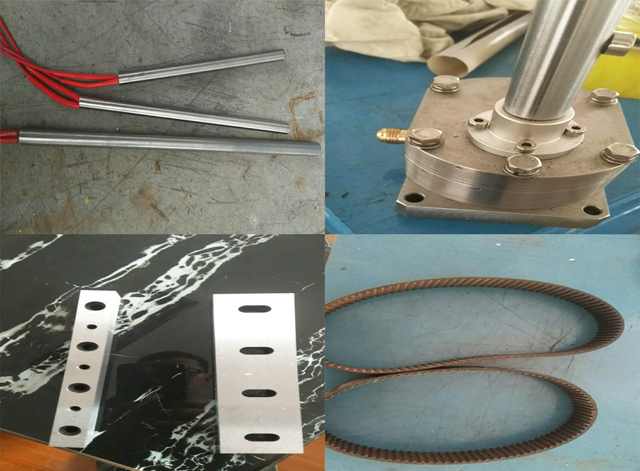

Náhradné diely tesniaceho stroja:

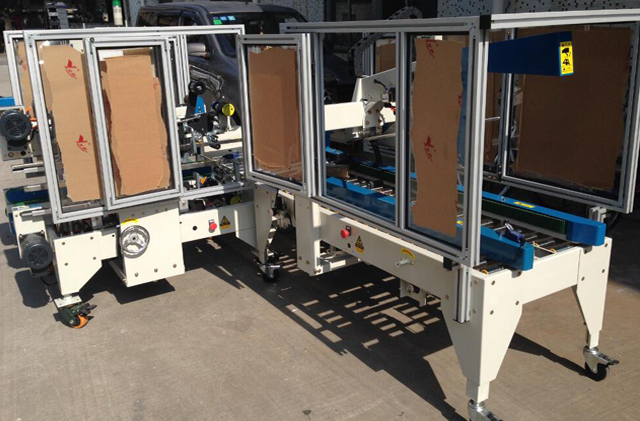

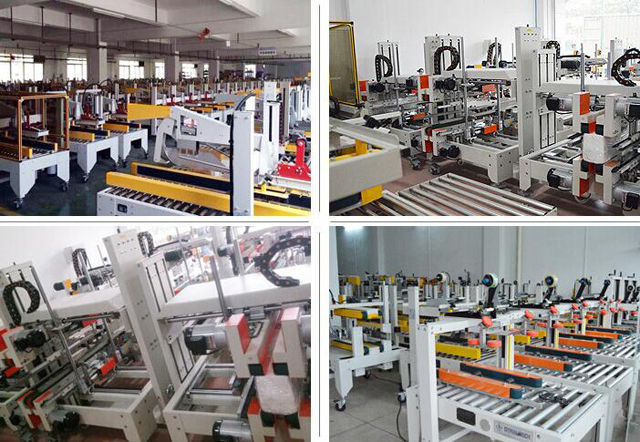

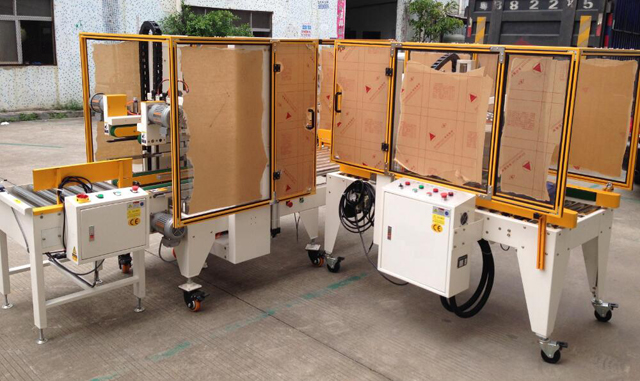

Závodná dielňa pre stroje na uzatváranie kartónov Rôzne modely na uvedenie do prevádzky zostavy

Poruchy a riešenia na zariadení na utesňovanie kartónov:

Porucha a riešenie tmelu
Nie	Porucha	Možný dôvod	Riešenie
1	Lepiaca páska sa nedá odrezať	Záplata výstružníka nie je dostatočne ostrá. Hrot výstružníka je zaseknutý väzbou.	Vymeňte záplatu výstružníka Vyperte záplatu výstružníka
2	Po odstrihnutí lepiacej pásky je chvost.	Záplata výstružníka nie je dostatočne ostrá. Na sedle výstružníka je stopka. Ťažná pružina je príliš voľná.	Skontrolujte, či matica na sedle výstružníka nie je príliš voľná alebo nie. V prípade potreby maticu namažte.
3	Lepiaca páska sa nemôže úplne prilepiť na kartón.	Hlavná pružina je príliš voľná a na osi valčeka je lepidlo. Lepiaca páska je diskvalifikácia	Nastavte ťah hlavnej pružiny a uvoľnite valec. Vymeňte lepiacu pásku
4	Kartón je uprostred zamknutý.	Matica na lepiacom kolese je príliš utiahnutá, nastavenie výšky prepravnej linky kartónu nie je vhodné a hlavná pružina je príliš utiahnutá.	Uvoľnite lepiace koliesko, nastavte maticu, znovu nastavte výšku a povoľte hlavnú pružinu.
5	Lepiaca páska sa pri lepení odreže.	Náplasť výstružníka vyčnieva príliš dlho.	Znížte miesto záplaty výstružníka.
6	Lepiaca páska je často mimo trasy.	Tlak vodiaceho valca na kartón nie je rovnaký.	Znovu upravte priestor vodiaceho valčeka.
7	Lepiaca páska nie je na stredovej línii.	Koleso proti spätnému chodu je zlomené.	Zmeňte antiretros.
8	Počas utesňovania dochádza k nezrovnalostiam.	Na sedadle nápravy je prach.	Vyčistite a namažte sedlo hriadeľa nápravy.
9	Pred utesnením je výčnelok a po utesnení záves.	Rýchlosť rôznych popruhov je rôzna a kartón pri zatláčaní do stroja nie je na správnom mieste.	Upravte ťah každej prepravnej šnúry tak, aby bol konzistentný, aby bolo možné kartón umiestniť na správne miesto.
10	Po utesnení je rúška	napätie lepiacej pásky je príliš veľké

Záruka: Na všetky stroje sa vzťahuje záruka 1 rok. (Zo záruky sú vyňaté problémy v dôsledku nehôd, nesprávneho použitia, nesprávneho použitia, poškodenia pri skladovaní, nedbalosti alebo úpravy zariadenia alebo jeho komponentov. Záruka nie je zahrnutá ani na ľahko rozbitný náhradný diel)

Inštalácia: Po príchode stroja do vašej továrne, ak potrebujete, náš technik príde k vám, aby nainštaloval a otestoval stroj a tiež zaškolil vášho pracovníka na obsluhu stroja (čas školenia závisí od vášho pracovníka). Výdavky (letenka, strava, hotel, cestovné vo vašej krajine) by mali byť na vašom účte a za technika musíte zaplatiť 150 USD za deň. Môžete tiež ísť do našej továrne na školenie.

Po servise: Ak sa vyskytne problém na stroji, náš technik príde k vám, aby stroj čo najskôr opravil. Náklady by mali byť na vašom účte (ako je uvedené vyššie).
