Poloautomatický vákuový stroj na uzatváranie pohárov na uzatváranie kovových uzáverov

• Model: VK-SVC Vákuový uzatvárací stroj
• Napájanie: AC220V/50-60Hz
• Maximálna rýchlosť: 1200-1500bph
• Výkon: ≤ 1,3 kW (vrátane vákuovej pumpy)
• Priemer uzáveru: Φ30-Φ85mm, Φ85-Φ110mm
• Výška fľaše: 50-180 mm, 120 - 250 mm
• Priemer fľaše: Φ30-Φ80mm, Φ80-Φ150mm
• Limitný stupeň vákua: -0,08 MPa
• Krútenie uzáveru: 5-25 N.M
• Spotreba vzduchu: 0,5m3/0,7Mpa

Zobraziť video

Tento sériový uzatvárací stroj je skúmaný a vyrábaný sami s dlhoročnými výrobnými skúsenosťami; je domáci originálny výtvor, na vysávanie používa vákuovú pumpu, dostupný vysoký stupeň vákua, uzatvárací moment a úroveň vákua je možné nastaviť na požiadanie kompatibilné s rôznymi tvarmi a veľkosťami fliaš na uzatváranie, silná kompatibilita a jednoduché nastavenie.

Hlavné pneumatické a elektrické komponenty sú od svetoznámych značiek, stabilný a spoľahlivý výkon.

Široko používaný v sklenených fľašiach s pocínovaným uzáverom vákuovým uzáverom pre potraviny, konzervované potraviny, nápoje, koreniny, produkty zdravotnej starostlivosti a iné priemyselné odvetvia.

Technický parameter

• Model: VK-SVC Vákuový uzatvárací stroj
• Napájanie: AC220V/50-60Hz
• Maximálna rýchlosť: 1200-1500bph
• Výkon: ≤ 1,3 kW (vrátane vákuovej pumpy)
• Priemer uzáveru: Φ30-Φ85mm, Φ85-Φ110mm
• Výška fľaše: 50-180 mm, 120 - 250 mm
• Priemer fľaše: Φ30-Φ80mm, Φ80-Φ150mm
• Limitný stupeň vákua: -0,08 MPa
• Krútenie uzáveru: 5-25 N.M
• Spotreba vzduchu: 0,5m3/0,7Mpa

Návod na obsluhu pre poloautomatický vákuový uzatvárací stroj

Štruktúra a pracovné princípy

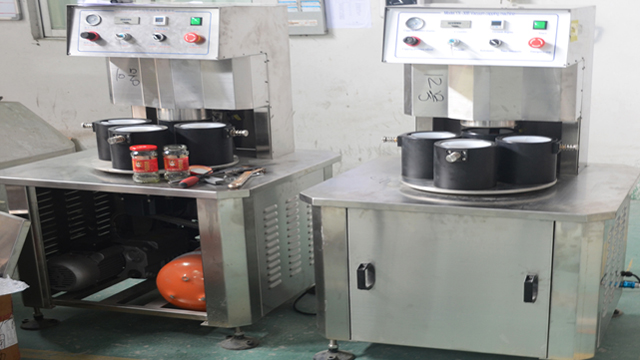

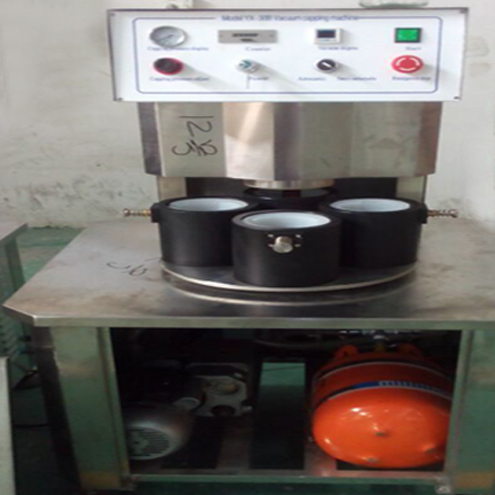

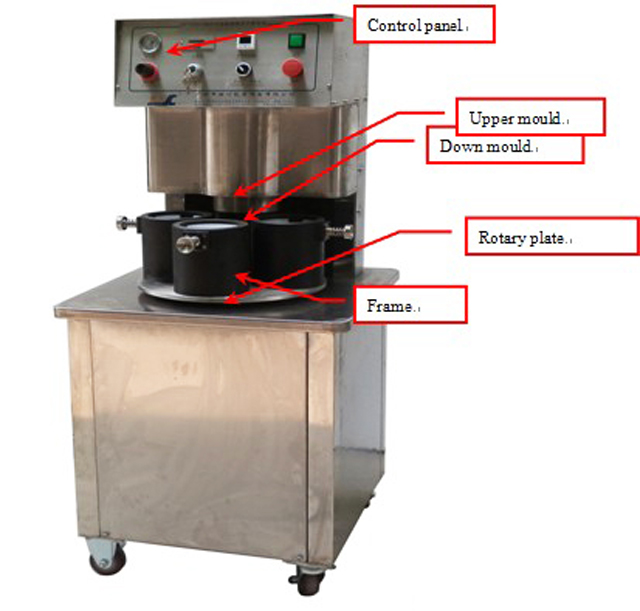

Obrázok 1: Vákuový uzatvárací stroj

Pracovné princípy a funkcie

Tento stroj sa skladá z rámu stroja, hornej formy nadol, rotačného polohovacieho systému, uzatváracej konštrukcie, vákuového systému, elektrického a tlakového riadiaceho systému.

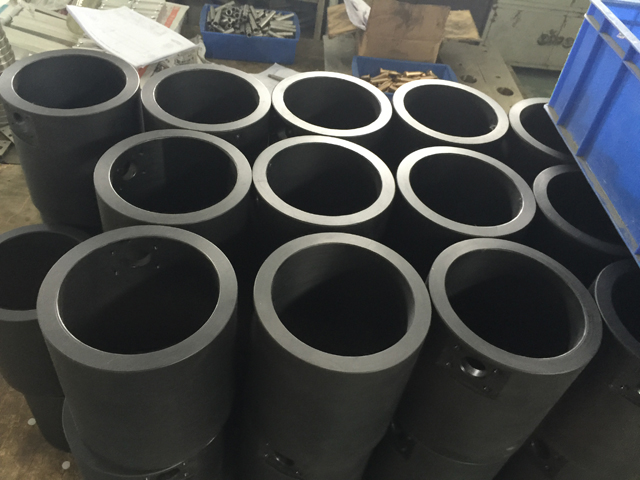

Postup: vložte pohár s uzávermi do formy na páperie a potom ručne vložte formu na páperie do stredu hlavy uzáveru. Potom sa stroj automaticky uzavrie vákuom.

Tento stroj má nasledujúce funkcie:

Keď vložíte spodnú formu do stredu uzatváracej hlavy, stroj automaticky zakryje vákuom;

Funkcia najnižšieho nastavenia vákua: ak stroj nemôže dosiahnuť stupeň vákua, ako bol nastavený predtým, stroj nebude pracovať pre ďalší postup;

Funkcia uzatváracieho momentu: Krycia hlava sa pohybuje vzduchovým valcom a môže byť nastavená tlakom;

Hlavná konštrukcia a komponenty:

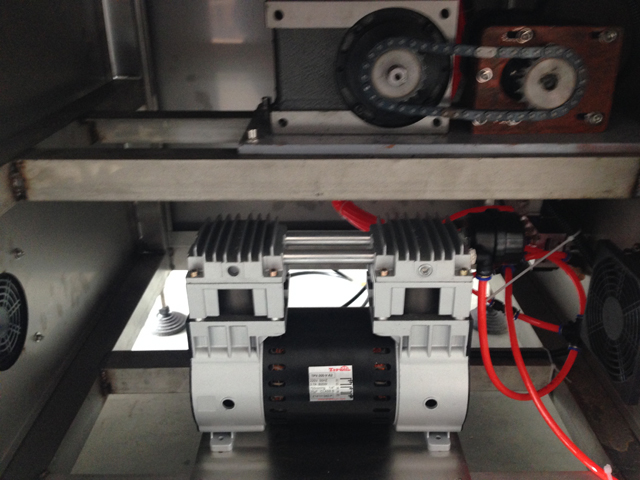

Vákuová pumpa a vákuová nádrž:

Vákuová pumpa a vákuová nádrž sa používajú na dosiahnutie funkcie vákua, vákuová pumpa by mala byť s vákuovým olejom, polovica vákuového oleja vo vnútri je v poriadku. Nie je dovolené používať stroj, ak vo vnútri už nie je vákuový olej

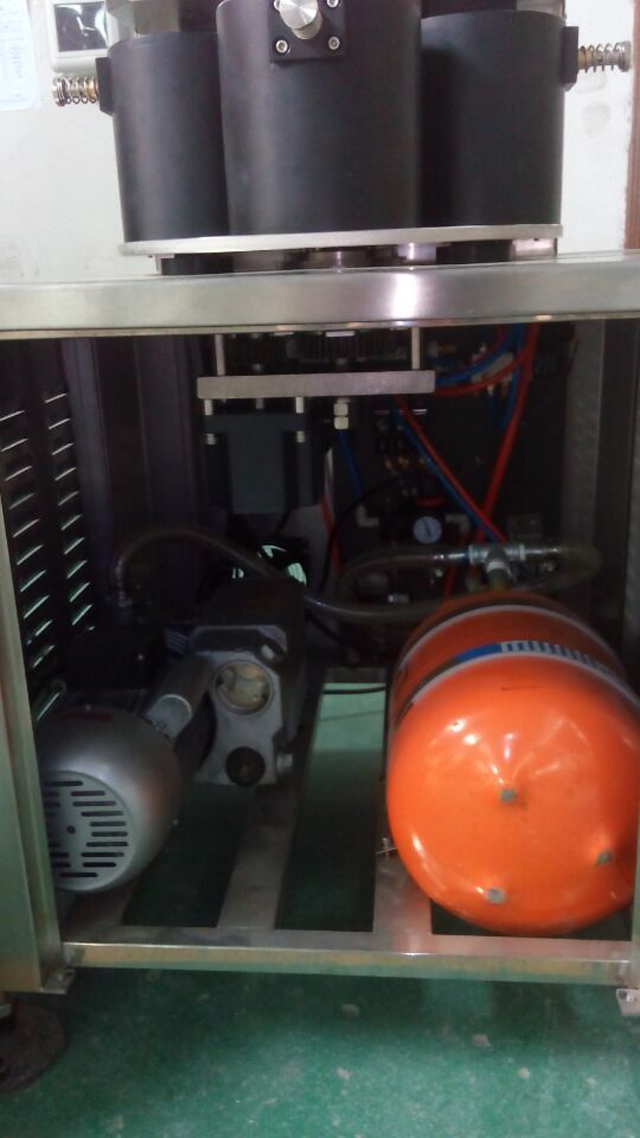

Obrázok 2 Vákuová nádrž a vákuová pumpa

Pripojte vákuovú pumpu a vákuovú nádrž ako na obrázku vyššie a napájajte

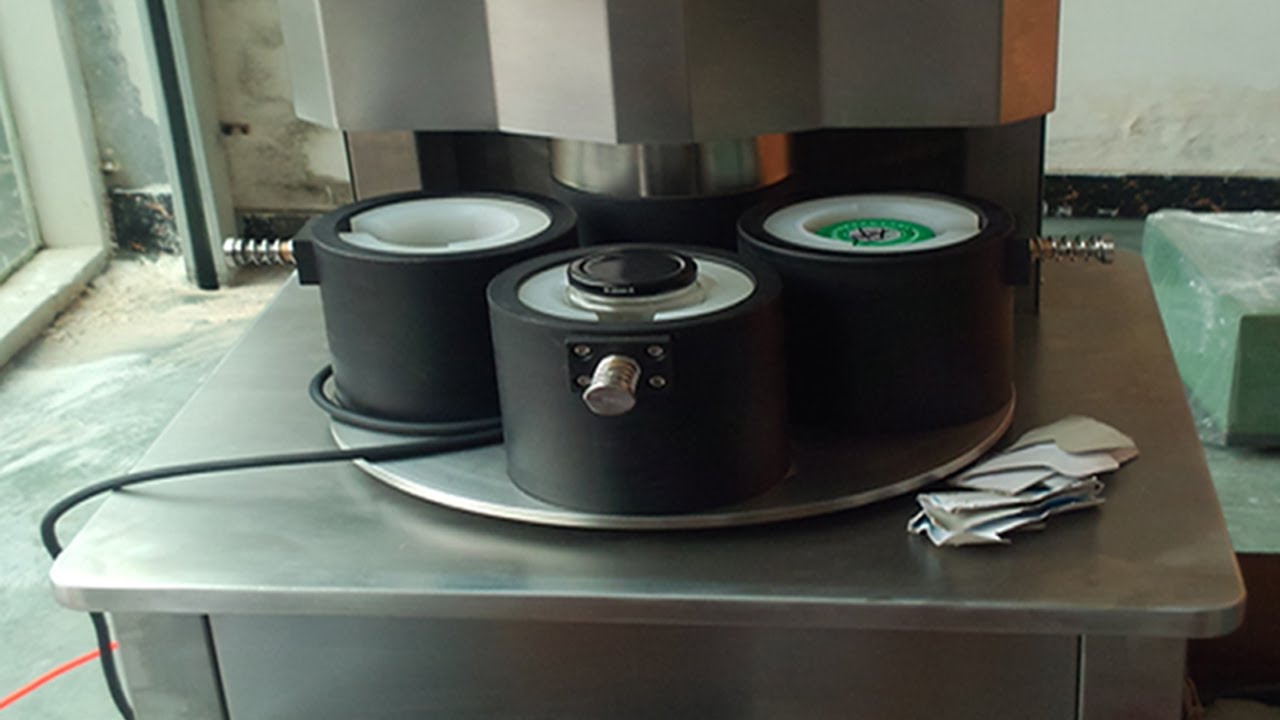

Štruktúra rotačnej dosky

Obrázok 3

Táto otočná doska sa pohybuje o 4 kroky

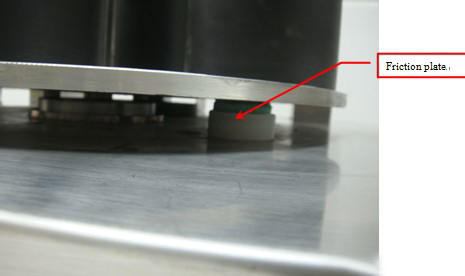

Aby sa zabezpečil stabilný pohyb otočnej dosky, táto otočná doska používa 3 trecie dosky, ktoré dodávajú odpor, aby sa zabezpečil stabilný pohyb. Počas práce musíte stroj udržiavať v čistote a trecie platne sa budú opotrebovávať postupne, pravidelne ich kontrolujte a vymieňajte.

Obrázok 4

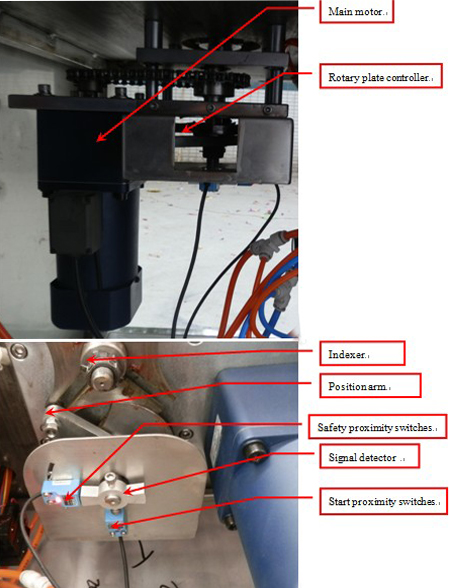

Otočná doska sa pohybuje hlavným motorom, keď sa detektor signálu presunie k štartovacím bezdotykovým spínačom a dostane signály (detektor signálu a bezdotykové spínače sú asi 2-3 mm), horná forma sa presunie do uzáveru, keď je uzáver, motor stále funguje , keď sa detektor signálu presunie k bezpečnostným bezdotykovým spínačom a dostane signál, motor prestane fungovať.

Obrázok 5

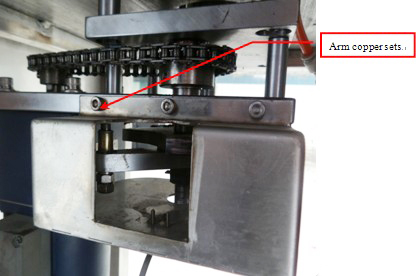

Medené sady ramien sa pri práci opotrebúvajú, je potrebné ich pravidelne mazať a v prípade poškodenia ich vymieňať. Pri zmene môžete vidieť obrázok 5

Štruktúra uzáveru

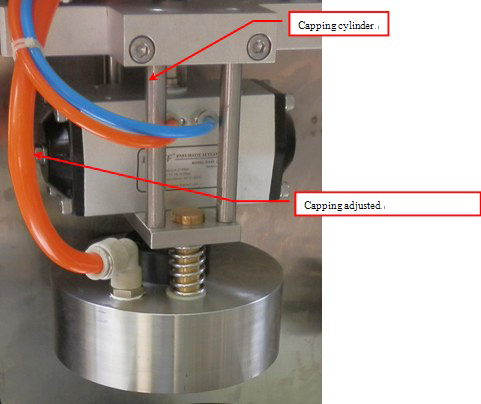

Krycia hlava

Krycia hlava sa pohybuje pomocou valca na zdvíhanie a spúšťanie, keď je uzatváracia hlava dole na uzáver a dosiahne stupeň vákua, ako je nastavený predtým, krycia hlava sa presunie na ďalší postup. Krútiaci moment uzáveru je možné nastaviť tlačidlom tlaku uzáveru na ovládacom paneli (ako môžete vidieť na ovládacom paneli)

Červená guma vo vnútri krycej hlavy je ľahko opotrebiteľná časť, ktorú je potrebné často kontrolovať a meniť. Pri uzávere musí uzáverová hlava tesne priliehať k uzáverom, môžete vložiť niečo do formy na páperie, aby ste dosiahli rôzne výšky. Ale výška nemôže byť príliš veľká, alebo ak je príliš vysoká, nemôžete dosiahnuť funkciu vákua, ale ak nie je dostatočná výška, nemožno ju zakryť. Zvyčajne je vzdialenosť uzáverov a hornej časti spodnej formy 16 mm - 19 mm

Zariadenie na klikanie na fľašu

Obrázok 7

Zariadenie na kliknutie na fľašu slúži na upevnenie fľaše počas uzatvárania, keď je otočná doska v polohe, valec na klikanie na fľašu sa pohybuje, aby sa fľaša zafixovala, aby sa zabezpečilo dobré uzatvorenie.

Inštalácia

1. Stroj musí byť na čistom a bezpečnom mieste

2. Uistite sa, že je k dispozícii núdzové zastavenie (obrázok 5)

3. Skontrolujte napájanie

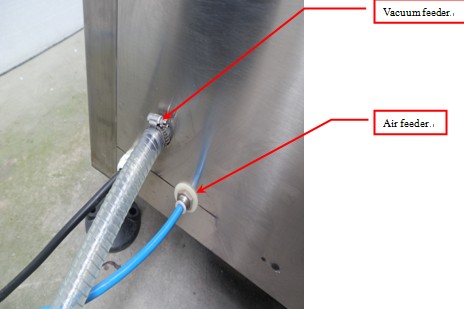

4. Pripojte stroj plynovým potrubím k odlučovaču oleja a vody, nastavte tlak vzduchu na 0,6 MPa

5. Pripojte vákuovú nádrž k stroju. Uistite sa, že nedochádza k úniku plynu.

Obrázok 8

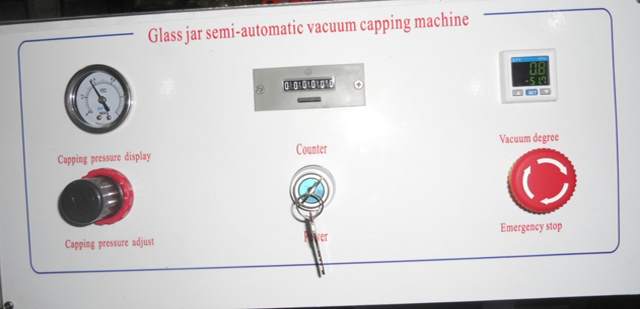

Obsluha ovládacieho panela

Obrázky

Ovládací panel sa skladá z krycej tlakovej tabuľky, nastavenia krycieho tlaku, počítadla, vypínača, nastavenia vákua a núdzového zastavenia.

1. Nastavenie uzatváracieho tlaku možno použiť na nastavenie uzatváracieho momentu, keď je to v smere hodinových ručičiek, tlak sa zvýši, uzatvárací moment je silnejší, keď je proti smeru hodinových ručičiek, tlak sa zníži, uzatvárací moment je menší.
2. Núdzové zastavenie, keď sa stane niečo núdzové, stlačte vypínač núdzového zastavenia, potom bude stroj v bezpečnej situácii
3. Počítadlo má počítať, koľko pohárov ste vyrobili, ak stlačíte tlačidlo reset, počítadlo sa bude počítať ako nula.
4. Ak potrebujete upraviť stupeň vákua, stlačte „M“ v tabuľke nastavenia vákua a zobrazí sa „St1“, stlačením „︽“ „︾“ upravte

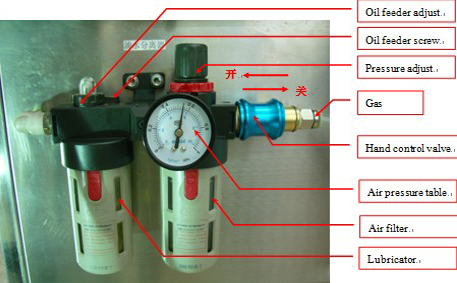

Odlučovač oleja a vody a tlak a nastavenie (Obrázok 10)

Obrázok 10

Odlučovač oleja a vody sa skladá z ručného ovládacieho ventilu, nastavenia tlaku, tabuľky tlaku vzduchu, nastavenia oleja, vzduchového filtra a maznice;

Ručný ovládací ventil slúži na zapnutie a vypnutie celého prívodu vzduchu do stroja;

Nastavenie tlaku má dodať tlak do stroja, keď je v smere hodinových ručičiek, tlak sa zvýši, keď je proti smeru hodinových ručičiek, tlak sa zníži;

Tabuľka tlaku vzduchu zobrazuje pracovný tlak stroja;

Nastavenie oleja je dodávať olej do stroja, keď je v smere hodinových ručičiek, olej sa znížil, keď je proti smeru hodinových ručičiek, olej sa zvýšil;

Vzduchový filter má odstrániť vodu zo stlačeného vzduchu, keď je tlak odlučovača oleja a vody nulový, vzduchový filter automaticky odstráni vodu;

Maznica má dodávať olej do stroja, najskôr je potrebné vypnúť prívod vzduchu a naliať trochu oleja do maznice, približne 2-3 mesiace za čas.

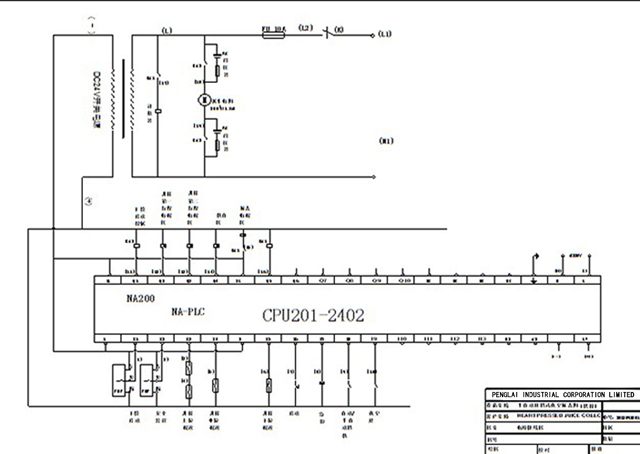

Elektrické kreslenie pre vákuový uzatvárací stroj
