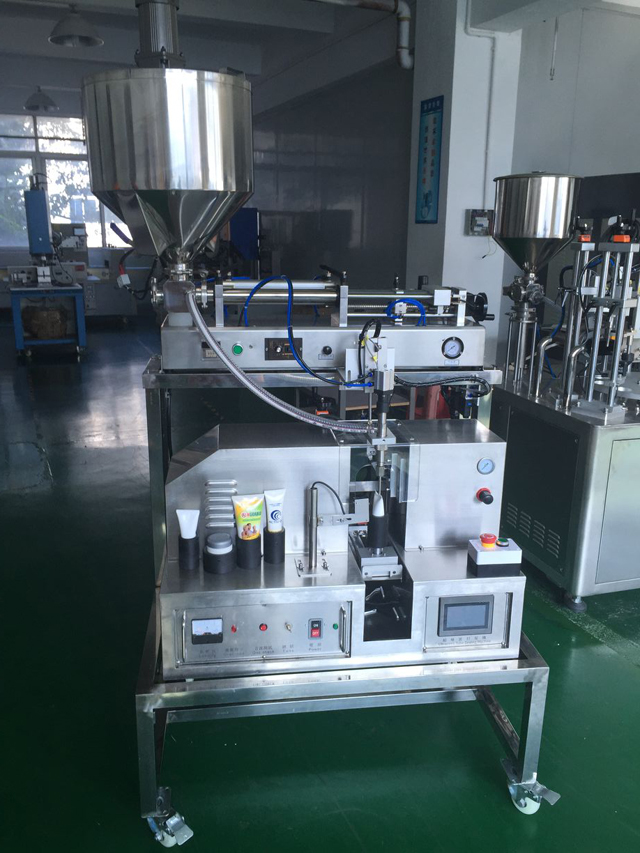

Poloautomatický stroj na plnenie rúrok s ultrazvukovým tesniacim zariadením

• Model: VK-TFS-002U
• Napájanie: 220V/50HZ/jednofázové
• Výkon: 1500W
• Frekvencia: 20 kHz
• Dĺžka trubice: 40-280 mm
• Priemer rúrky: 10-80 mm
• Objem náplne: A: 5-30 ml B: 6-60 ml C: 10-120 ml D: 25-250 ml E: 50-500 ml (voliteľné)
• Veľkosť: 735*670*1300mm
• Hmotnosť: 130 kg

Zobraziť video

Funkcia A Aplikácia

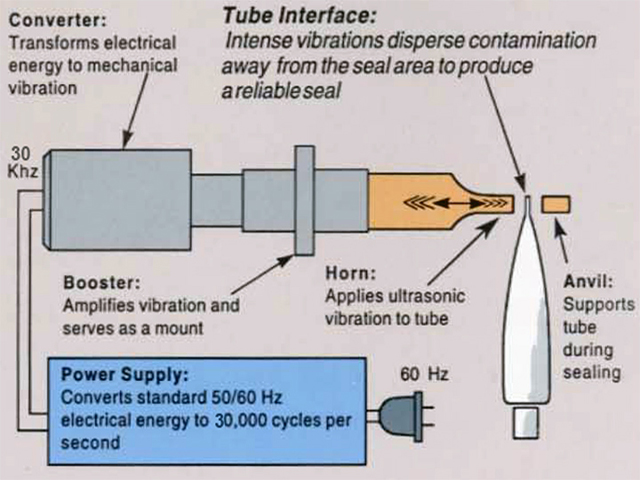

Na zváranie plastovej mäkkej rúrky použite ultrazvuk. Pri zváraní nepotrebujete žiadne lepidlo ani plnivo alebo rozpúšťadlo, nespotrebovávajte veľké množstvo tepla a ľahko sa obsluhuje, vysoká rýchlosť zvárania, vysoká účinnosť.

Tento stroj je široko používaný v zubných pastách, kozmetických, lekárskych, potravinárskych a priemyselných skúmavkách atď.

Hlavné parametre

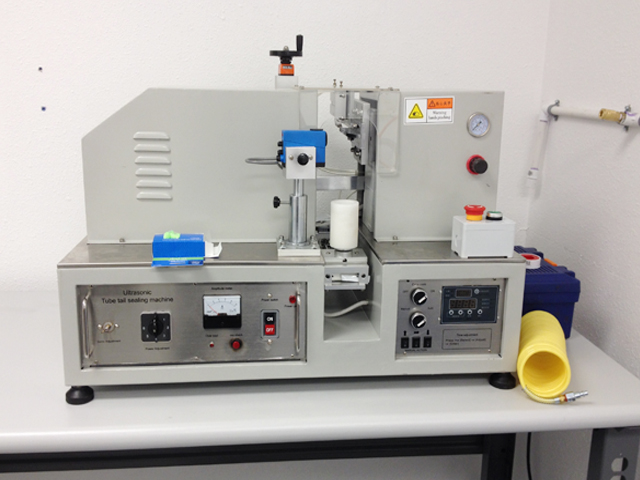

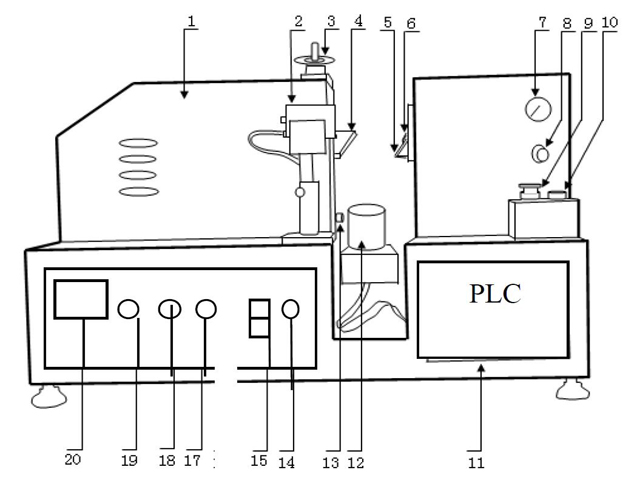

Usporiadanie tesniaceho stroja

1. Hlavné telo
2. Senzor
3. Nastavenie výšky trubice
4. Predná forma
5. Zadná forma
6. Rezačka
7. Merač tlaku plynu
8. Regulácia tlaku plynu
9. Núdzové tlačidlo
10. tlačidlo Štart
11. PLC
12. Držiak
13. Úprava medzery medzi formami
14. Výkonová lampa
15. Vypínač napájania
16. Naladiť
17. OSC kontrola
18. Kontrolka preťaženia
19. Načítavacie meradlo

(Poznámka: Skontrolujte prosím prednú skrutku formy, ak je so silným zámkom, pretože sa bojíte, keď je preprava a skrutka uvoľnená)

Tesniaci diel

• Štart motora: slúži na ovládanie chodu držiaka trubice
• Spustenie podávacieho valca: slúži na ovládanie podávania držiaka rúrok
• Spustenie ultrazvukového valca: slúži na ovládanie činnosti hornej a dolnej formy.
• Spustenie orezávacieho valca: slúži na ovládanie frézy
• Plniaci valec: Toto slúži na ovládanie hviezdy valca plniacej hlavy alebo zastavenie pri manuálnom režime
• Začiatok plnenia: Slúži na ovládanie plniacej hviezdy alebo zastavenie pri manuálnom režime
• Ultrazvukový štart: Toto slúži na ovládanie frekvencie, je to rovnaké ako „18. Kontrola OSC”
• Orientácia trubice zapnutá: slúži na ovládanie vypnutia/zapnutia snímania
• Nastavenie času: Slúži na úpravu času oneskorenia/času zvárania/času držania
• Čas oneskorenia: 0,80
• Čas zvárania: Priemer rúry 20, čas bude približne: 0,20, priemer rúry 30, čas bude približne 0,40, priemer rúry 40, čas bude približne 0,50, priemer rúry 50, čas bude približne 0,7
• Čas držania: 0,35

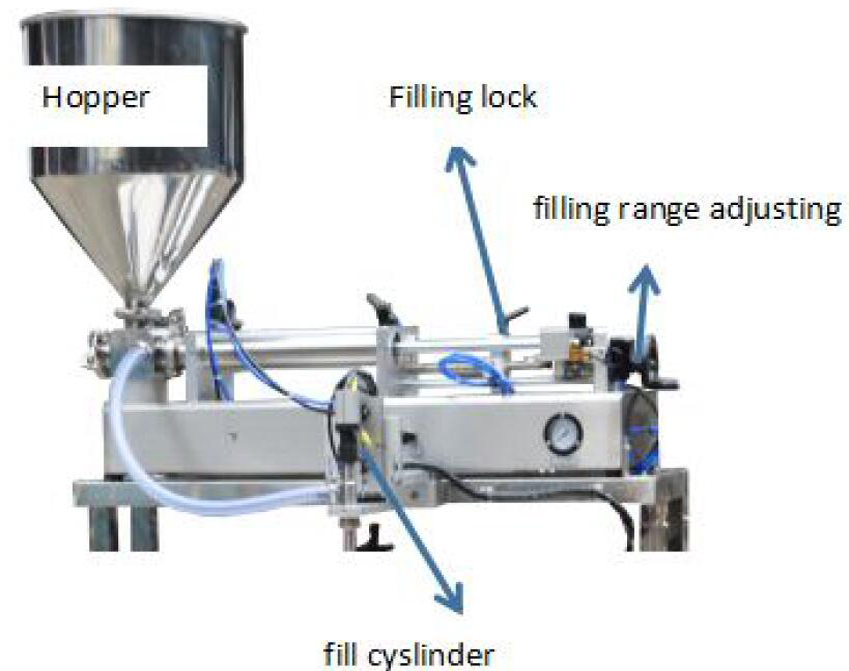

Plniaca časť

Prevádzkový proces

1. Správne pripojte napájanie a stlačený vzduch (odporúčajte 0,5 MPa).
2. Stlačte vypínač napájania
3. Stlačte tlačidlo 'OSC check' a súčasne nastavte 'Tune button', pomocou skrutky na tlačidle Tune sa môžete otáčať doľava alebo doprava, pričom nájdite minimum 'Signal light' (bude asi menej ako 1A ) pevná „Úprava frekvencie“. (nestláčajte 'OSC check' nepretržite, stláčajte ho prerušovane)
4. Nasaďte hadičku na držiak.
5. Stlačte 'Spustenie ultrazvukového valca', predná forma a zadná forma sa zatvoria. nastavte 'Úprava medzery vo formách', nechajte dve formy len sa dotýkať a bez medzery. Stlačte „Ovládač rezača“ a potvrďte, že rezačka bude fungovať hladko. (Pri nastavovaní je potrebné umiestniť plastovú trubicu na držiak trubice)
6. Nastavte prednú formu a zadnú formu a frézu do pôvodnej polohy.
7. Vložte rúrku do „držiaka“ a stlačte „Spustenie podávacieho valca“, rúrka sa bude pohybovať medzi dvoma formami. V prípade potreby nastavte výšku držiaka. (odporúčame, aby trubica bola vyššia ako zadná forma o 2 až 3 mm)
8. Vráťte trubicu do pôvodnej polohy.
9. Nastavte na automatický stav, zapnite senzor, ak má trubica farebný kód, inak ho vypnite.
10. Stlačte 'Auto', stroj bude pracovať automaticky.

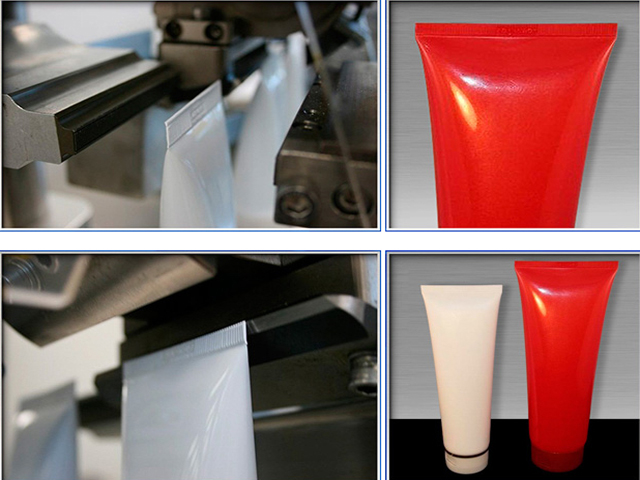

Vzorky

Zlyhanie a náprava
