Poloautomatické rotačné zariadenie na plnenie rúrok s ultrazvukovým tesnením chvosta

• Model: VK-TFS-006U
• Napájanie: AC220V 50/60HZ jednofázové
• Výkon: 2KW
• Rozsah plnenia: A: 5-30 ml B: 6-60 ml C: 10-120 ml D: 25-250 ml E: 50-500 ml
• Priemer tesnenia: 5-50 mm
• Max.výška: 5-200 mm
• Kapacita: 20-30 skúmaviek/min
• Rozmer: 1300*900*1550mm
• NW: 350 kg
• Kód HS: 8422 303090
• Telo stroja: nehrdzavejúca oceľ 202#

Zobraziť video

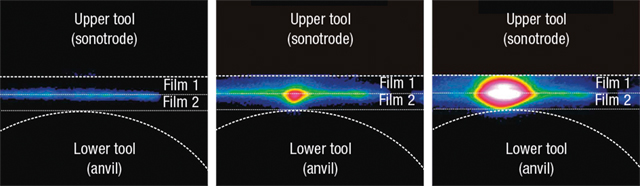

Zariadenie na plnenie rúrok ultrazvukového tesniaceho stroja je prepojené s ultrazvukovým zvarom, teplo potrebné na roztavenie sa vytvára iba vo vnútri termoplastickej tesniacej vrstvy. Na lokalizovanú premenu vibrácií na trecie teplo sú profily nákovy alebo sonotródy väčšinou lineárne a zahŕňajú polomery alebo malé plató. Tieto profily zaisťujú zaostrenie vnesenej energie a tým krátke doby utesnenia od 100 do 200 milisekúnd. Pri ultrazvukovom zváraní sa teplo vytvára vo vnútri fólie, nie tepelným vstupom zvonku, ako je to napríklad v prípade tepelného zvárania. Nástroje (sonotroda a nákovka), ktoré prichádzajú do priameho kontaktu s obalovým materiálom, zostávajú studené počas celého procesu zvárania. Nosná vrstva zostáva takmer studená a po ukončení prísunu energie sa teplo vďaka teplotnému rozdielu medzi nosnou vrstvou a tesniacou vrstvou rýchlejšie rozptýli smerom von, takže odolnosť proti lepeniu za tepla je výrazne vyššia.

Ultrazvukové tesnenie je obzvlášť vhodné pre:

• Termoplastické fólie (vrecia a vrecká) Tuby, podnosy a poháre
• Tuby, podnosy a šálky
• Kartónový obal s termoplastickým povlakom
• Ventily a prieduchy na filmoch / filtračných materiáloch
• Skrutkovacie uzávery na kartónové obaly / fólie

Pri výbere zariadenia na plnenie rúrok pre plastové rúrky je veľmi dôležité pochopiť rôzne typy dostupných možností tesnenia rúr. Stroje na plnenie rúrok sú dodávané s teplovzdušným tesnením, ultrazvukovým tesnením, impulzným tesnením alebo tesnením horúcimi čeľusťami. Zhoda typu stláčacej trubice so správnym zariadením na utesnenie trubice je veľmi dôležitá na zabezpečenie pevných a profesionálnych tesnení trubíc. Každý materiál tuby sa správa inak, takže to, čo funguje dobre pre jednovrstvovú polyetylénovú kozmetickú tubu, nemusí tak dobre fungovať s viacvrstvovou tubou COEX. V závislosti od odvetvia pre daný produkt, ako sú kozmetické tuby, tuby pre osobnú starostlivosť, farmaceutické tuby alebo domáce a priemyselné tuby, môže byť výber správneho zariadenia na plnenie a uzatváranie tuby náročný. Pozrime sa na dve najpopulárnejšie možnosti, ktoré sa v súčasnosti používajú v odvetví balenia rúr.

Teplovzdušné tesnenia rúrok

Najpopulárnejšou možnosťou stroja na utesňovanie rúr je teplovzdušné tesnenie rúrok. Pomocou tohto systému sa vytvára horúci vzduch, ktorý sa vháňa do otvoreného konca plastovej alebo laminátovej rúrky. Tento ohriaty vzduch preniká stenou plastovej rúrky a zahrieva materiál dostatočne na to, aby bol mäkký a poddajný. Sada čeľustí na utesnenie rúr potom zvlní zmäkčený plast, aby sa otvorený koniec uzavrel. Hlavnou výhodou tejto technológie tesnenia rúr je jej rýchlosť. Ďalšou výhodou je, že teplovzdušné tmely pracujú s najväčším sortimentom laminátových alebo plastových rúr. Či už je materiálom rúrky LDPE, MDPE, HDPE, PP, monovrstva alebo viacvrstvová s bariérovou ochranou EVOH alebo bez nej, tesnenie teplovzdušnej rúrky by malo fungovať. Nevýhodou je však potreba špecifických dýz na horúci vzduch dimenzovaných na každý priemer rúrky, ktorá je naplnená a utesnená. To zvýši náklady na výmenu dielov potrebných na chod rúrky. Náklady na formátové diely sú však minimálne, ak sa prepočítajú s veľkosťou výrobnej série pri vyššej priepustnosti. Tento štýl plniča rúr odporúčame, ak je veľkosť výrobnej série väčšia ako 20 000 rúr.

Ultrazvukové tesnenia rúrok

Ultrazvukové tesnenie trubíc je ďalšou populárnou možnosťou, ktorá sa dnes nachádza v obalovom priemysle. Samostatné tesnenia rúrok využívajúce ultrazvuk sú obľúbené pre malé objemy rúr. Stroje na plnenie rúrok môžu byť tiež dodatočne vybavené ultrazvukovými tesniacimi systémami rúrok ako alternatíva k tesneniu horúcim vzduchom. S utesnením ultrazvukovej trubice sú plastové a laminátové trubice utesnené vysokofrekvenčnou vibráciou ultrazvukového tesniaceho rohu. Tieto vysokofrekvenčné vibrácie generujú intenzívne teplo na stene rúrky, čo spôsobuje mäknutie polyetylénovej rúrky. Otvorený koniec plastovej rúrky je držaný zatvorený pod tlakom tesniaceho rohu a zodpovedajúcej tesniacej nákovy, čím sa vytvorí silný zvar. Výhody tesniacich rúrok s ultrazvukovou technológiou sú jednoduchosť použitia, nie sú potrebné diely vyrobené na mieru a schopnosť utesniť kontamináciu produktu v oblasti tesnenia, ku ktorej dochádza pri preplnení skúmavky produktom. Nevýhodou je však nižšia rýchlosť tesnenia rúrky v porovnaní s teplovzdušným tesnením. Pokiaľ ide o náš ultrazvukový tesniaci stroj, základné informácie uvedené nižšie:

• Plastový kompozitný stroj na plnenie a utesňovanie hadíc vyrobený z nehrdzavejúcej ocele, pomocou tlačidiel na ovládanie pracovného procesu: umelé rúrky, automatické otáčanie, kvantitatívne plnenie, automatické odrezanie, ohrievacie tesnenie, odrezaný chvost, hotový výstup.
• Všetky práce využívajú ovládanie plného zdvihu valca, jednoduché nastavenie objemu plnenia, rýchlosť plnenia je možné nastaviť.
• Vzťahuje sa na všetky druhy plastov a kompozitných hadíc, tesnenie, tlač dátumu, rezaný chvost. Utesnenie čistého vzhľadu, silné tesnenie, vysoká presnosť, dobrá stabilita.

Základné parametre

Poznámka: Vyššie uvedené parametre sú len orientačné.

Stroj neustále aktualizuje parametre môže spôsobiť skutočné nezrovnalosti, pochopte.

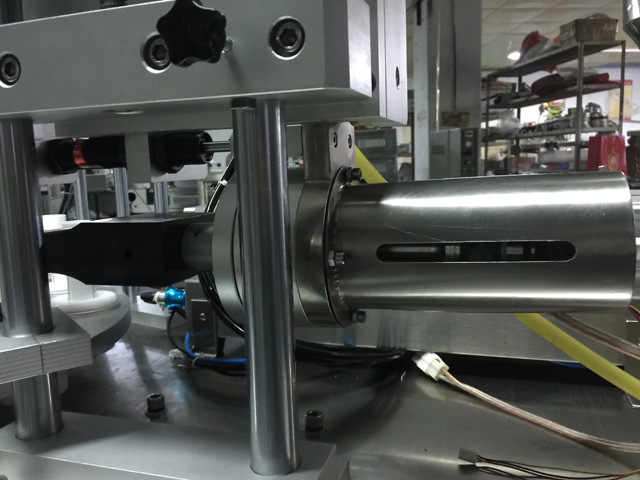

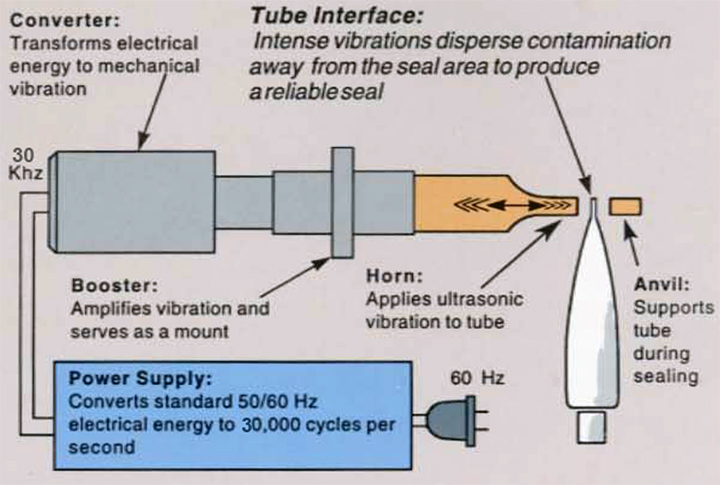

Ako funguje ultrazvukové tesnenie

Ultrazvukové tesnenie rúrok je navrhnuté tak, aby sa dalo namontovať na prakticky všetky štýly plniacich strojov. Keď sa rúrka posunie do stanice na utesnenie ultrazvukovej rúrky, spínač sa zatvorí, aby sa spustil cyklus zvárania. Vzduch je nasmerovaný do valcov, aby posúval zváraciu nákovu a ultrazvukovú trysku smerom k stredovej línii rúrky.

Rúrka je uzavretá do vopred nastavenej medzery a držaná pre aplikáciu zvukovej energie.

Ultrazvukový zdroj energie odoberá 50/60 Hz elektrickú energiu a premieňa ju na 30 000 cyklov za sekundu prostredníctvom výkonového oscilátora.

Táto vysokofrekvenčná elektrická energia sa aplikuje na konvertor, ktorý transformuje elektrický prúd na vysokofrekvenčné mechanické vibrácie.

Zvuková energia spôsobuje, že klaksón vibruje proti koncu trubice rýchlosťou 30 000 cyklov za sekundu.

Intenzívne vibrácie rozptyľujú akúkoľvek kontamináciu z oblasti tesnenia a generujú teplo na spojenie materiálu.

Energia sa potom zastaví a trubica sa na krátky čas ponechá zatvorená (zvyčajne 0,05 až 0,150 sekúnd).

Potom trubica ide do ďalšej stanice na plniacej linke. Typické časy cyklu sa pohybujú od 45 do 80 jednotiek za minútu, v závislosti od priemeru rúrky a materiálu.

Vlastnosti produktu

• Stroj je možné použiť pre jednotky odolné voči výbuchu.
• Používa sa hlavne na kvantitatívne plnenie vody, oleja, mlieka, pastovitého materiálu. Podľa potrieb plnenia, nastaviteľný zdvih pracovnej plochy.
• Objem náplne 5-1000 ml, rozdelené do šiestich sérií: A, B, C, D, E, F.
• Režim kŕmenia: Normálna gravitácia / automatický typ odsávania Vyberte si jeden.

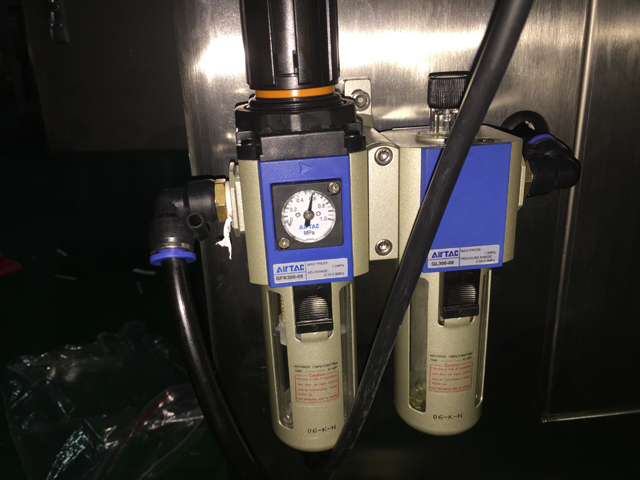

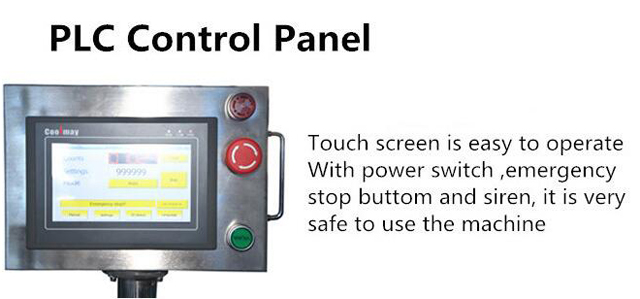

• Ovládanie: pneumatické ovládanie

Pracovisko na plnenie rúrok Poloautomatický tesniaci stroj

1. Laboratórium

2. Priemyselné výrobné prevádzky s kontinuálnou spracovateľskou linkou

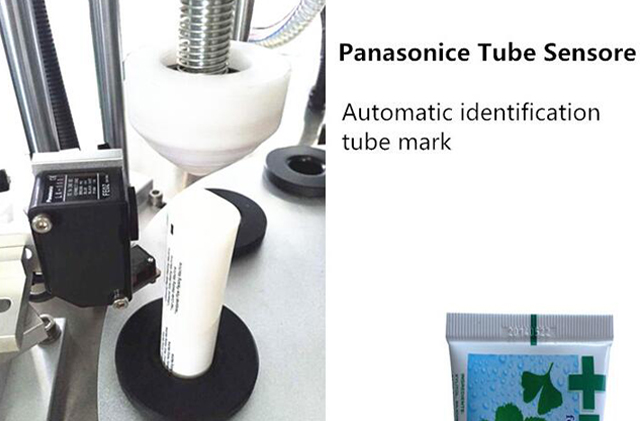

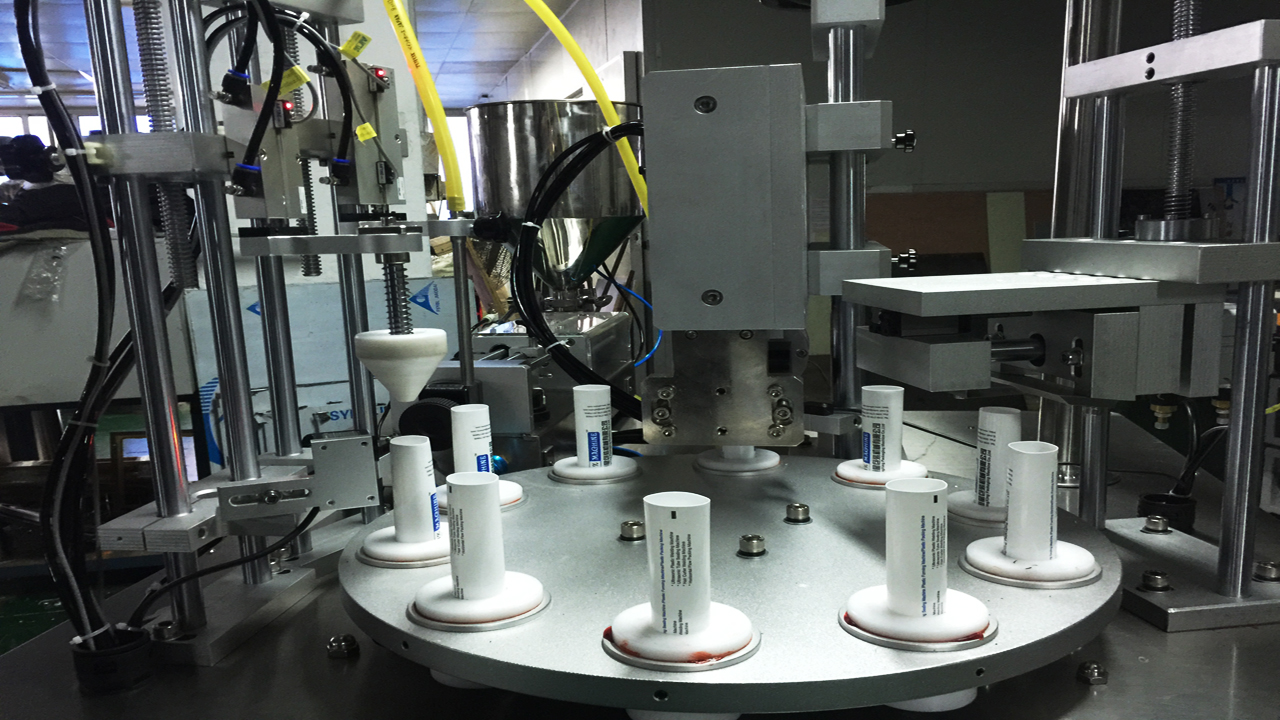

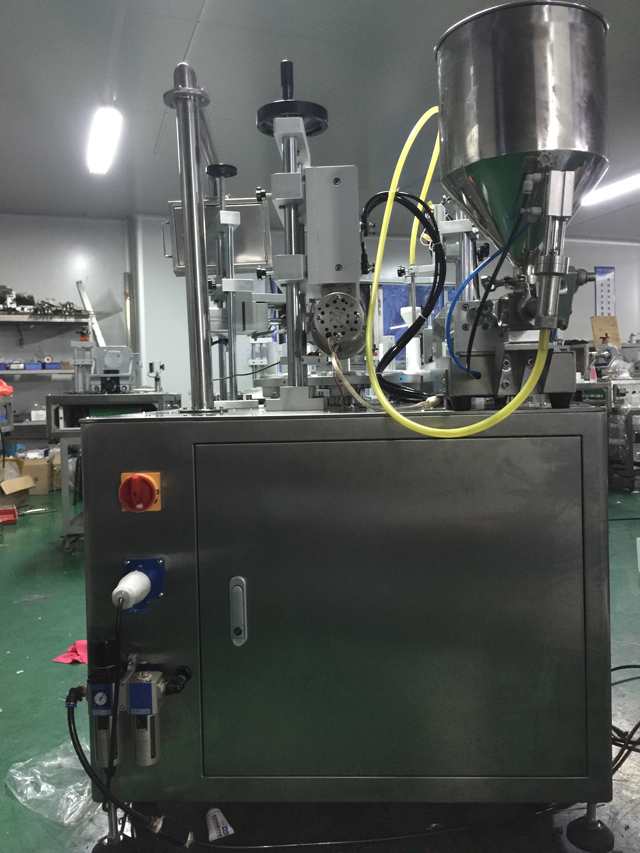

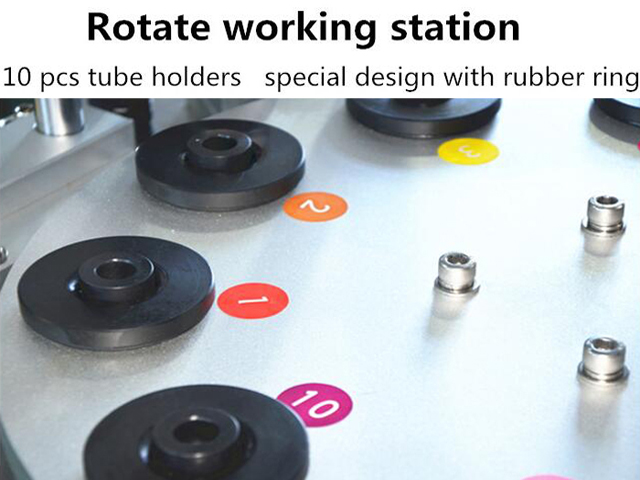

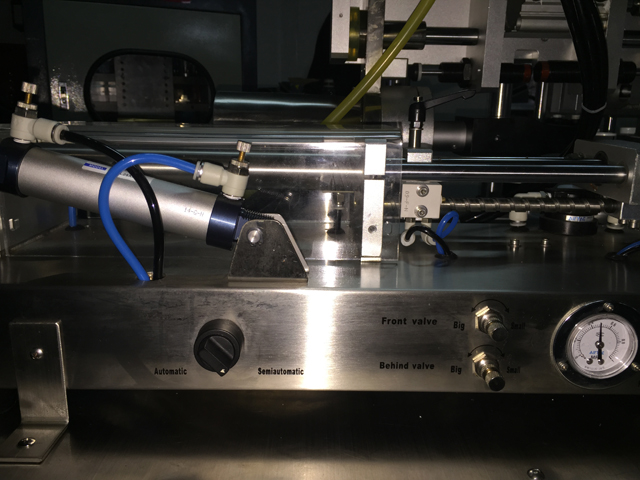

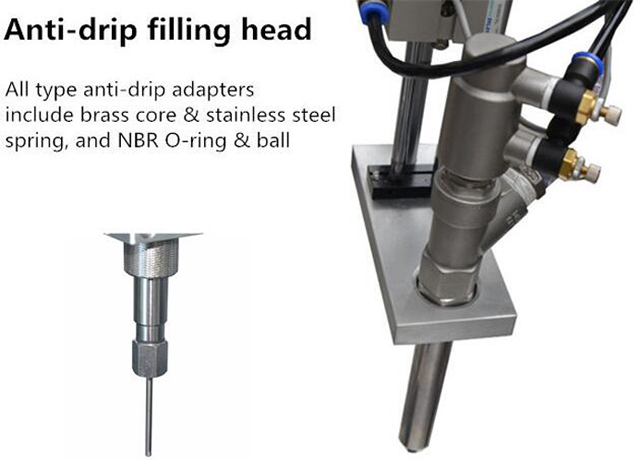

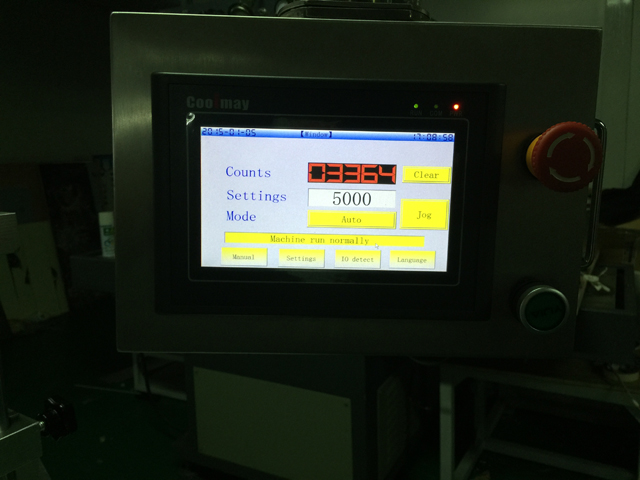

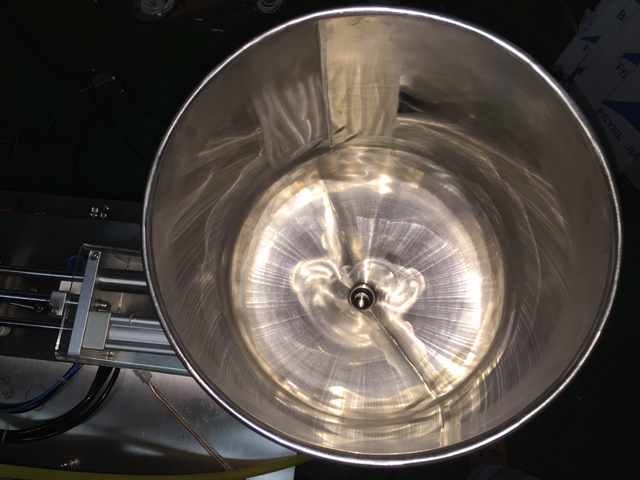

Detailné obrázky

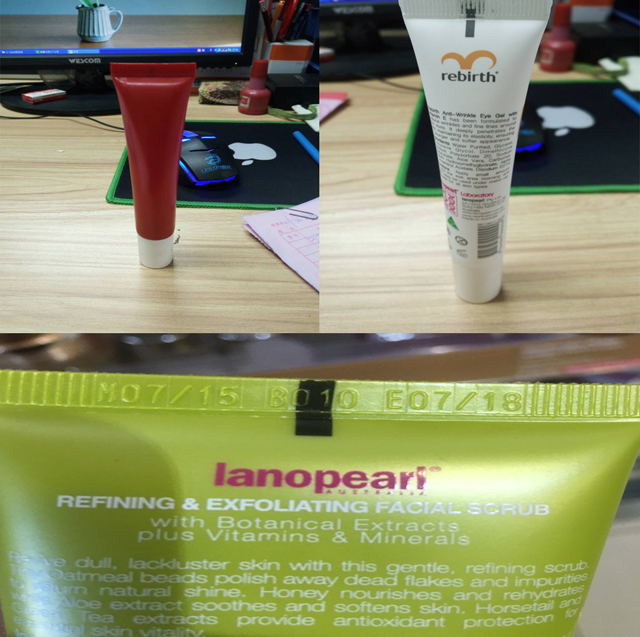

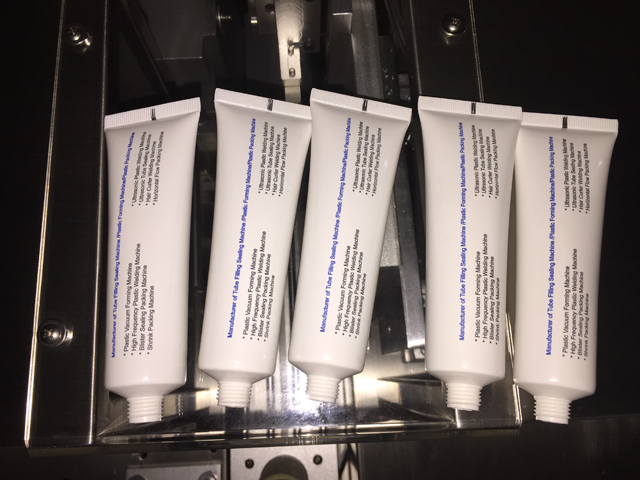

Vzorky rúrok
