Poloautomatický napájací kábel Kábel Drôt Nálepka Flag Label Machine

• Model: VK-T807
• Presnosť označenia: ± 1 mm (bez odchýlky na označení produktu)
• Rýchlosť označovania: 20 ~ 40 ks/minite (až do veľkosti produktu)
• Použiteľná veľkosť produktu: 20≤dĺžka≤300 mm, 20≤šírka≤200 mm
• Použiteľná veľkosť štítku: 20≤dĺžka≤150 mm, 20≤šírka≤150 mm
• Veľkosť stroja: 970*790*1440mm
• Tlak vzduchu: 0,6 MPa
• Napájanie: 220V, 50/60HZ/140W
• Hmotnosť: 99KG

Zobraziť video

Ručný stroj na označovanie drôtu s okrúhlym povrchom dosahuje poloautomatické označovanie lepiacej etikety alebo lepiacej fólie na drôtenej vodovodnej rúre, skrutkovači atď.

Ako stroj funguje:

Etiketovací stroj je založený na PLC ako jadre, ktoré prijíma signály a riadi prácu všetkých systémov. Pri stlačení pedálového spínača bude signál odoslaný do PLC a spracovaný podľa sady programov.

Potom dokončite procesy odstraňovania štítkov a podávania štítkov spustením na riadiacom systéme krokového motora. Zároveň snímač polohy štítku (známy aj ako elektrické oko) bude vždy venovať pozornosť vzdialenosti, ktorou štítok prechádza.

Keď štítok prejde, snímač okamžite odošle signál do PLC. Potom PLC podľa súboru programov odošle signál riadiacemu systému krokového motora na zastavenie a spustí sa na systéme označovania, aby sa dokončil proces označovania.

Pracovný princíp

Prevodový systém:

Krokový motor poskytuje energiu na odstraňovanie štítkov cez synchrónny remeň poháňajúci trakčný mechanizmus a mechanizmus prijímania materiálu, aby sa dosiahlo odstraňovanie štítkov a recyklácia podložného listu pergamenového papiera.

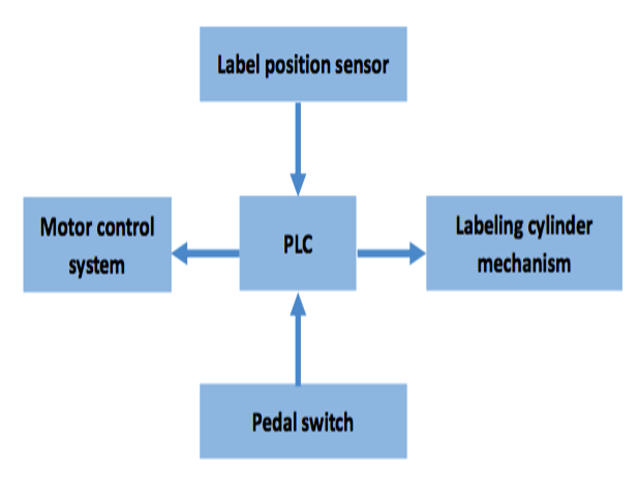

Riadiaci systém:

Tento stroj je ovládaný pomocou elektriny a plynu. Signál z elektrického oka (senzor SICK) a pedálového spínača sa prenesie do PLC na spracovanie, aby sa dosiahli všetky procesy odstraňovania etikiet, označovania a počítania.

Aplikácia stroja na etiketovanie drôtov:

Použiteľný produkt: dlhé okrúhle výrobky, ktoré musia byť na povrchu označené papierovým štítkom alebo fóliovým štítkom;

Použiteľné odvetvia: Široko používaný v elektrotechnike, medicíne, plastovom priemysle atď.

Technické vlastnosti stroja na etiketovanie drôtov:

Malá konštrukcia zaberá menej miesta a ľahko sa presúva a nakladá.

Dobrá presnosť a stabilita označovania; Úhľadný, bez vrások, bez bubliniek.

Ľahko sa používa a upravuje. Noví pracovníci ho môžu po jednoduchom zaškolení ľahko používať alebo upravovať.

Stabilná prevádzka.

Technické údaje:

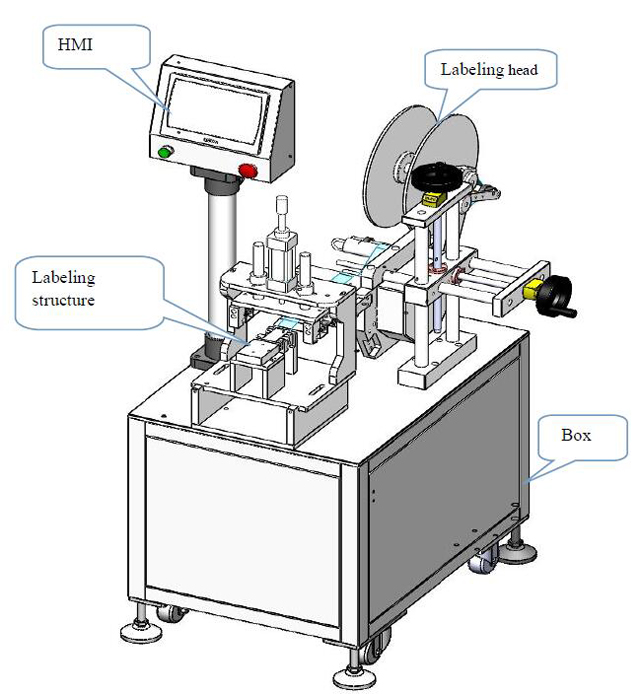

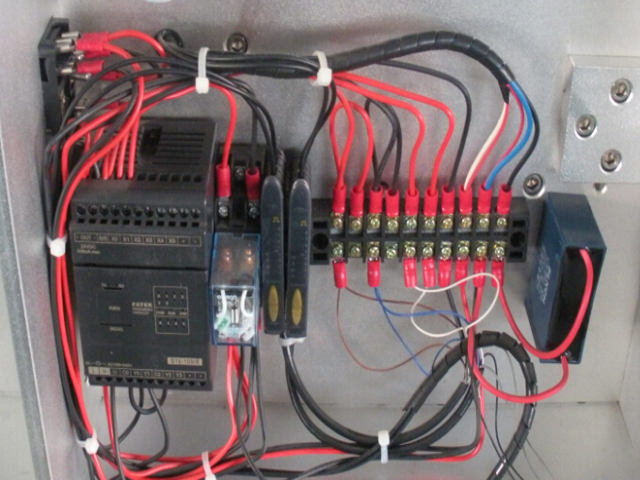

Konfigurácia:

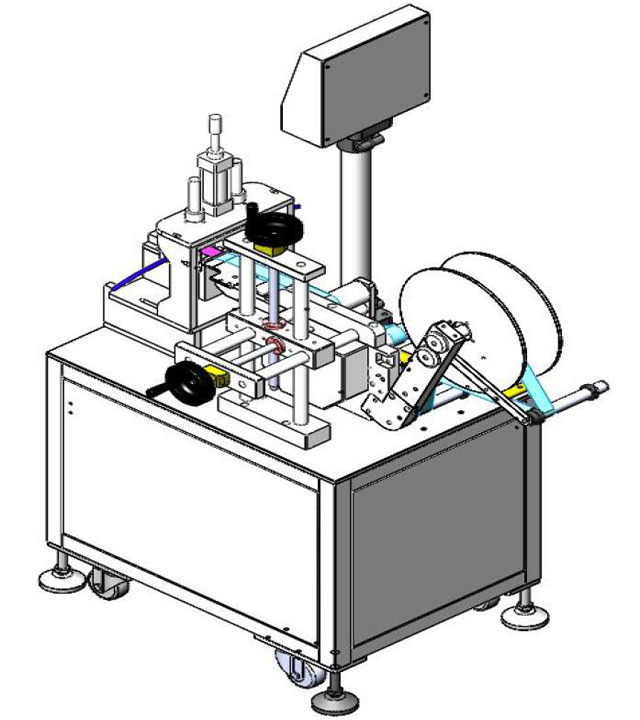

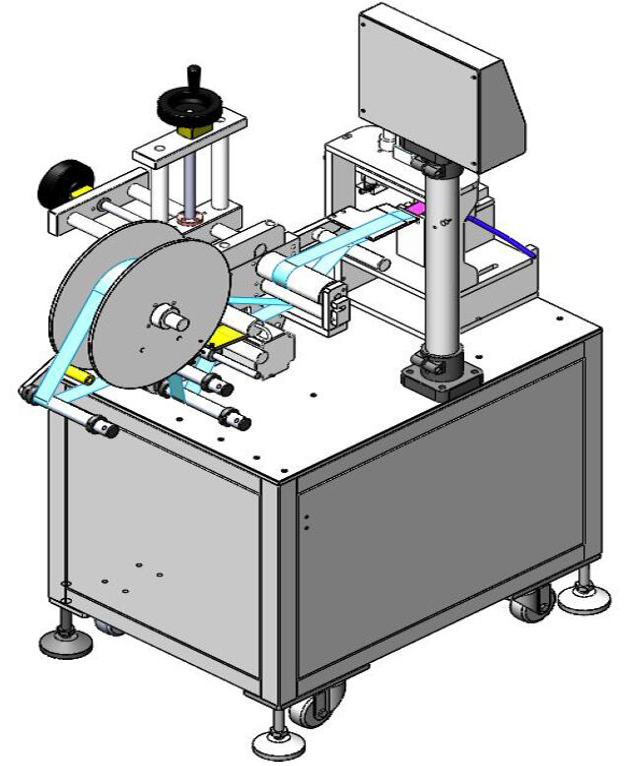

Iná kresba

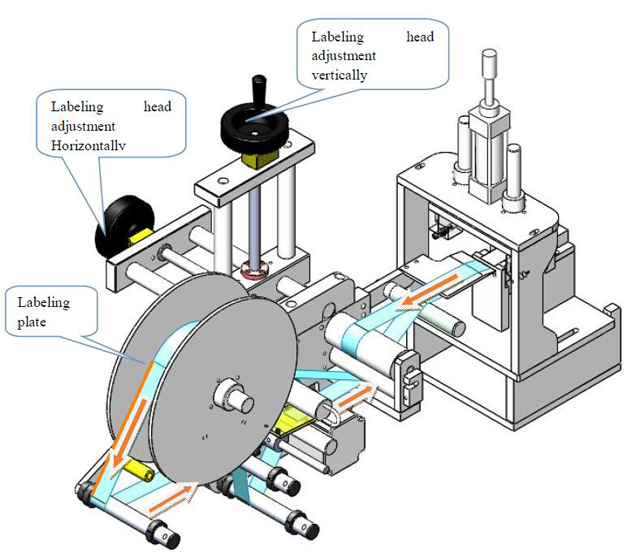

Označovacia hlava

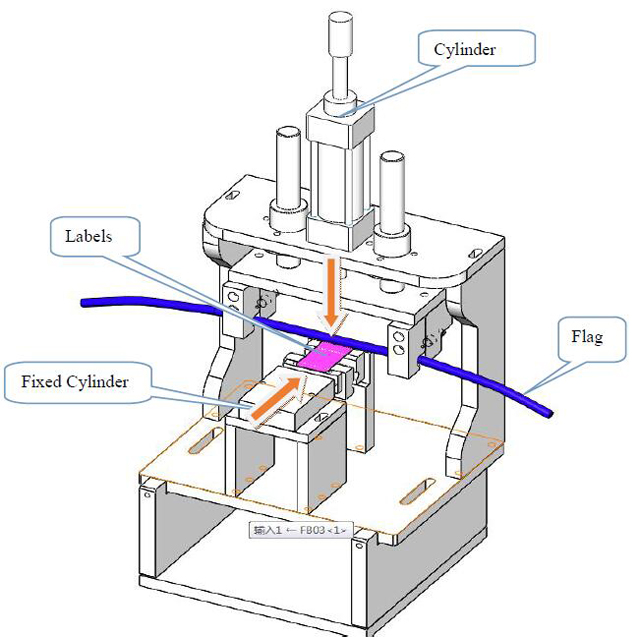

Štruktúra označovania

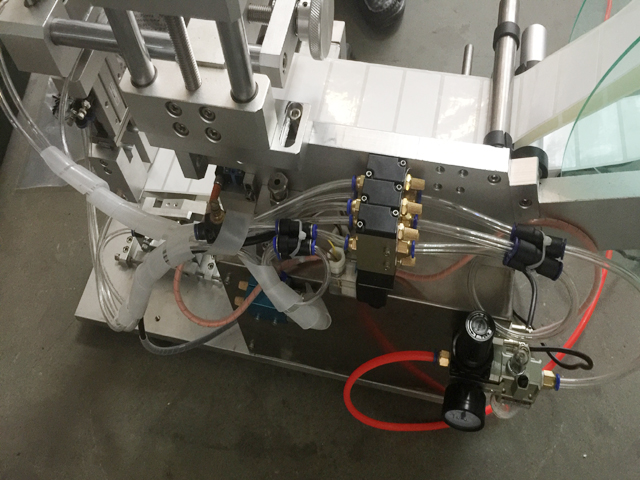

Zadný pohľad na etiketovací drôtený stroj

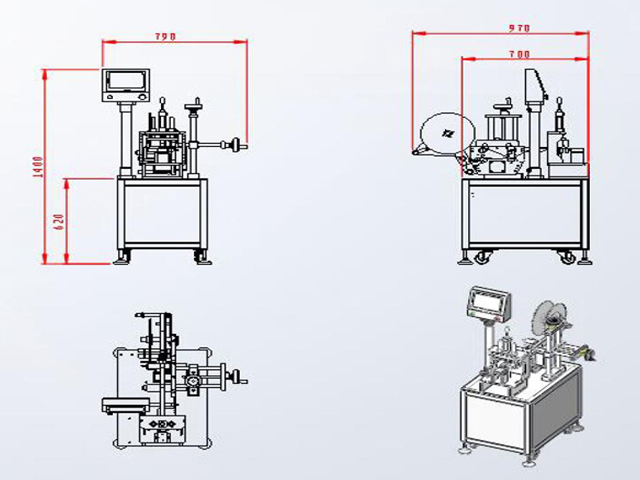

Veľkostný výkres poloautomatického stroja na etiketovanie drôtov:

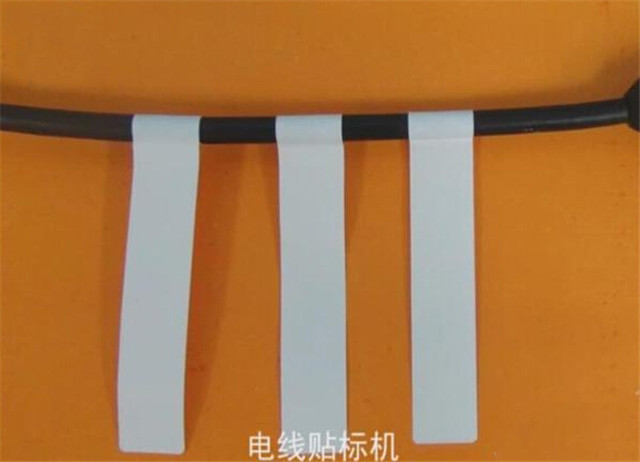

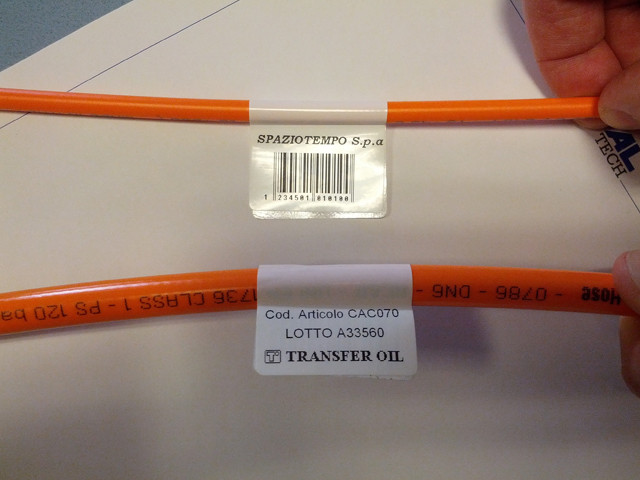

Vzorky označovania:
