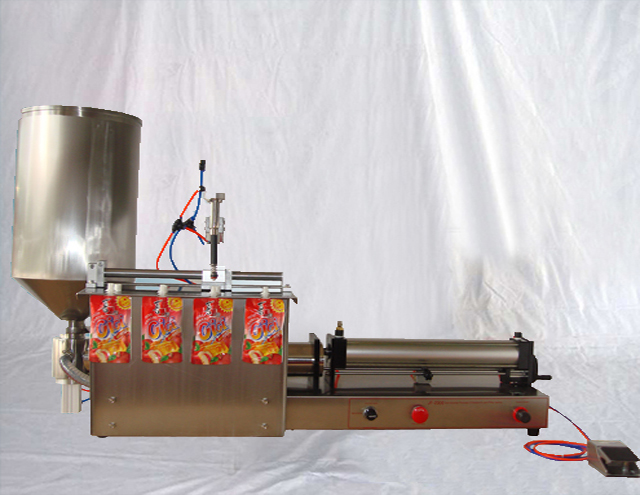

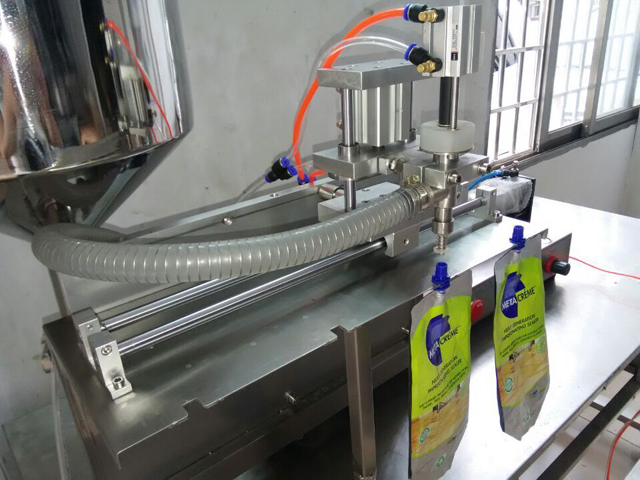

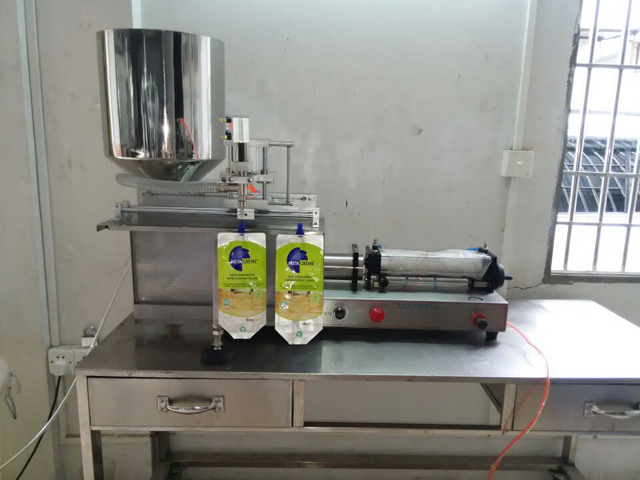

Poloautomatický pneumatický výtokový vak Predvyrobený stroj na plnenie vreciek

Poloautomatické pneumatické vrecko na plnenie vreciek

Model: VK-SPF
Napätie: 220/110V 50/60Hz
Výkon: 27W
Menovitý tlak: 0,4-0,6 MPa
Rýchlosť plnenia: 20-35 fliaš / min / hlava
Presnosť plnenia: ≦ ± 1%
Rozsah plnenia: 100-1000ml
Rozmery: 160 cm * 44 cm * 37 cm
Čistá hmotnosť: 50 kg;
Hrubá hmotnosť: 65 kg

Tento poloautomatický piestový plniaci stroj založený na referencii zahraničných podobných produktov je novým dizajnom s pridanými ďalšími funkciami. uľahčuje prácu a je vhodný pre obsluhu, chybu presnosti, úpravu objemu plnenia, čistenie a údržbu stroja.

Konštrukcia tohto pneumatického plniaceho stroja využíva namiesto elektrického riadiaceho obvodu pneumatické komponenty, takže je vhodná na použitie v prostredí s požiadavkami na nevýbušnosť.

Výber modelu stroja

Výber modelu stroja sa týka požiadaviek na maximálny plniaci objem.

Základný parameter

Model: VK-SPF
Napätie: 220/110V 50/60Hz
Výkon: 27W
Menovitý tlak: 0,4-0,6 MPa
Rýchlosť plnenia: 20-35 fliaš / min / hlava
Presnosť plnenia: ≦ ± 1%
Rozsah plnenia: 100-1000ml
Rozmery: 160 cm * 44 cm * 37 cm
Čistá hmotnosť: 50 kg;
Hrubá hmotnosť: 65 kg

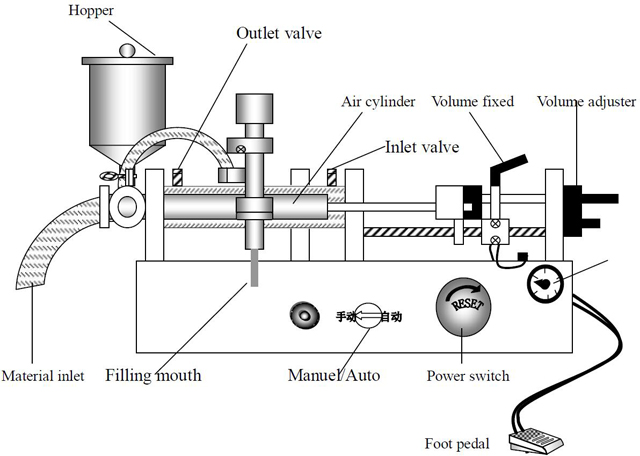

Princíp práce stroja

Tlačením a ťahaním vzduchového valca poháňa piest valca vratný pohyb, vďaka čomu materiálový valec vytvára podtlak.

Keď je valec zatlačený dopredu, ťahá piest dozadu a vo vnútri materiálového valca podtlak absorbuje materiál do vstupného potrubia zo zásobníka materiálu.

Keď sa valec stiahne späť, tlačí piest dopredu, materiál sa absorbuje do plniaceho ústia z potrubia, potom sa plní do prázdnych fliaš. (plniaca hlava sa otvára a zatvára automaticky, keď je materiál absorbovaný dovnútra a von)

Tento plniaci stroj piestového typu je jednoduchý, jednoduchý mechanický úkon pre každé plnenie, takže má vysokú presnosť plnenia a stabilitu pre štandardné nádoby.

Vlastnosti Pneumatického plniaceho stroja Poloautomatické

Stroj využíva na ovládanie stlačený vzduch, má vysokú bezpečnosť, vhodný najmä pre použitie v podmienkach nevýbušnosti.
Nevytvára statickú elektrinu a fenomén konopnej elektriny; stroj nemusí pripájať uzemňovací vodič.
Vďaka pneumatickému ovládaniu a pevnému plniacemu objemu je teda plniaci objem charakteristický vysokou presnosťou, ktorú je možné regulovať v rozmedzí 0,3 %. (toto je založené na maximálnom objeme náplne)
V prípade núdzového zastavenia stačí vypnúť pneumatický spínač, piest sa automaticky stiahne späť do východiskovej polohy a stroj sa zastaví.

Postup kontroly a prevádzky pred spustením stroja

Pred spustením stroja vykonajte kontrolu, aby ste sa vyhli mechanickému zlyhaniu alebo zraneniu osôb.

Kontrola a prevádzka:

Upínacia rukoväť vpredu a vzadu, je pevne upnutá alebo nie?
Trojpólová svorka vstupu a výstupu, je pevná alebo nie?
Plniaca hlava a jej horizontálna, vertikálna páka, je upnutá?
Pripojte k stroju vzduchového kompresora, tlak je menší ako 8㎏/c㎡, nastavenie tlaku je približne 4-5 ㎏/c㎡.
Zapnite spínač prívodu vzduchu.

(Poznámka: je prísne zakázané dlho pracovať bez výplňového materiálu)

Nastavenie objemu náplne

Úprava objemu náplne závisí od plniacich materiálov, kvapaliny (ml) alebo hmotnosti (g), pretože pomer materiálov je odlišný, rovnako aj namerané údaje sú odlišné. Ak chcete nastaviť požadovaný presný objem plnenia, upravte nastavenie hlasitosti.

Podrobnosti o prevádzke:

Všeobecné nastavenie: Pre uspokojivý plniaci objem nastavte nastavovaciu skrutku plynu, posuňte polohu doľava alebo doprava.
Pomocou odmerky alebo elektronickej váhy skontrolujte, či je objem náplne presný. (Poznámka: plniaci materiál absorbovaný vo fľaši musí byť plný)
Ak sa vyskytne chyba pri plnení, upravte nastavenie hlasitosti, posuňte ho dopredu, aby sa objem plnenia znížil, a dozadu sa objem zvyšuje.
Pre požadovaný plniaci objem a presnosť vykonajte opakované nastavenie, kým nebude plniaci objem štandardný.

Nastavenie rýchlosti plnenia

Rýchlosť plnenia je určená nasledujúcimi šiestimi faktormi:

Rýchlosť absorpcie výplňových materiálov závisí od viskozity materiálu a dĺžky absorpčnej rúrky.

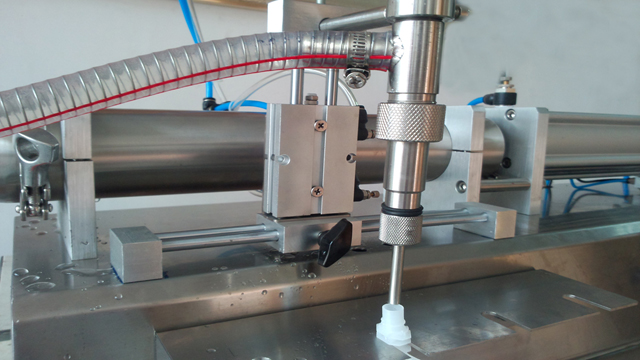

Rýchlosť plnenia závisí od veľkosti priemeru plniacej hlavy, čím väčší priemer, tým vyššia rýchlosť plnenia.
Stupeň napenenia plniacich materiálov, ak je stupeň napenenia vyšší, rýchlosť plnenia by sa mala spomaliť.
Objem plnenia, väčší objem plnenia pomalšie.
Presnosť plniaceho objemu, vysoká presnosť a rýchlosť plnenia by sa mali nastavovať pomaly.
Ventilový regulátor tlaku vzduchu.

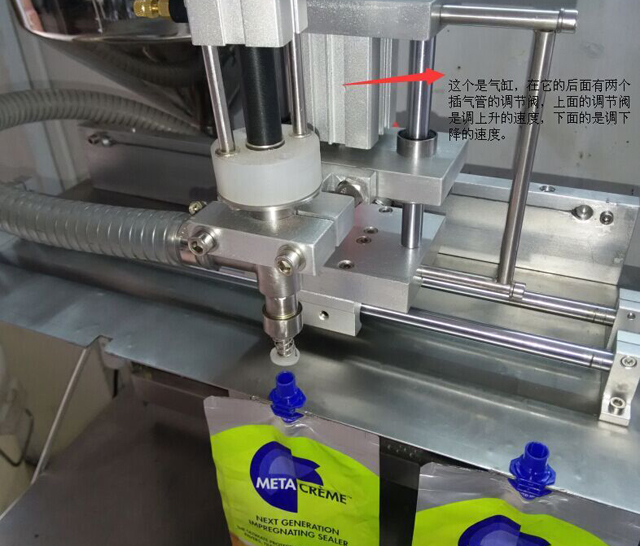

Činnosť nastavenia ventilu:

Uvoľnite maticu ventilu regulácie rýchlosti
Otočte rukoväť predného ventilu v smere hodinových ručičiek, rýchlosť valca sa spomalí dopredu a tiež sa spomalí rýchlosť absorbovania materiálov.
Otočte rukoväť predného ventilu otáčaním proti smeru hodinových ručičiek, rýchlosť valca sa zrýchli a tiež sa zvýši rýchlosť absorbovania materiálov.
Otočte rukoväť zadného ventilu v smere hodinových ručičiek, rýchlosť valca sa spomalí dopredu a tiež sa spomalí rýchlosť absorbovania materiálov.
Otočte rukoväť zadného ventilu otáčaním proti smeru hodinových ručičiek, rýchlosť valca vpred sa zrýchli a tiež sa zvýši rýchlosť absorbovania materiálov.

Nastavenie presnosti plnenia

Dôvodom, prečo má stroj chybu plnenia, je to, že má toľko ovplyvňujúcich faktorov, ako je objem plnenia, rýchlosť plnenia a rýchlosť ventilového spínača. Rýchlosť ventilového spínača je ovplyvnená viskozitou plniacich materiálov, väčšou viskozitou aj pomalšími otáčkami. Nastavenie je jednoduché nastavením tlaku pružiny hlavného ventilu a rýchlosť sa bude zrýchľovať čoraz väčším tlakom.

Úpravy tlaku pružiny pre meranie a plnenie závisia od skúseností personálu obsluhy.

Strojové čistenie a údržba

Pred čistením plniaceho stroja by ste mali vyčistiť materiály vo vnútri stroja a potom naliať mäkkú čistiacu kvapalinu do násypky na materiál; Odporúča sa použiť teplú vodu av prípade potreby mydlovú vodu, alkohol alebo inú čistiacu kvapalinu. Pri čistení sa uistite, že nedochádza k úniku z podložiek na plniacich častiach. Zapnite stroj, nechajte stroj cirkulovať, kým sa čistenie neskončí. Medzi čistiace časti patrí piest valca, hlava piestu, podložky, jednosmerný ventil, plniaca hlava a násypka materiálu atď. Ak je jedna poškodená pre všetky tesniace podložky, treba ju vymeniť.

POZOR

Pred čistením sa uistite, že je vypnutý stlačený vzduch.

Na čistenie je zakázané používať organické rozpúšťadlá, ako je benzín, benzén, etylén, chlórnan sodný atď.

Po dokončení čistenia počkajte a uistite sa, že všetky čistiace časti sú suché bez vody a cudzích predmetov v spojoch a rúrkach, potom nainštalujte stroj.

Riešenia bežných problémov

Bežné problémy	Riešenia
Piest sa nemôže pohybovať	Uistite sa, že tlak vzduchu je zapnutý.
	Uistite sa, že ventil tlaku vzduchu je zapnutý.
	Zapnite spínač zdroja vzduchu, aby na pneumatickom ventile nebol zaseknutý tlak.
	Tlak vzduchu je 4-5 ㎏/c㎡
	Uistite sa, že je ventil správne nainštalovaný.
	Uistite sa, že hlava piestu nie je lepkavá a upchatá.
	Uistite sa, že nie je poškodený spínač tlaku vzduchu.
Presnosť plnenia je nesprávna	Čím je plniaci materiál s väčšou viskozitou, rýchlosť plnenia by sa mala spomaliť.
	Uistite sa, že je vo vnútri násypky a nádrže na materiál dostatok materiálu.
	Uistite sa, že zásobník na materiál a prepínač objemu sú pevne zviazané.
Prepad materiálu z valca materiálu	Skontrolujte tesniacu podložku, ak je poškodená, vymeňte ju za novú.
	Ak je materiál tenký, použite dve tesniace podložky.
Absorbovať potrubie bez absorbovania	Uistite sa, že je absorbčný valec správne nainštalovaný.
	Uistite sa, že potrubie je pevne zviazané.
	Uistite sa, že hlava absorbčnej rúrky je vo vnútri nádrže na materiál.
Náplň preteká z fliaš	Uistite sa, že prepínač hlasitosti nie je poškodený a posunutý, plniace hrdlo sa musí nakláňať k hrdlu fľaše a nastavenie vzduchového ventilu by malo umožniť plynulé plnenie.
