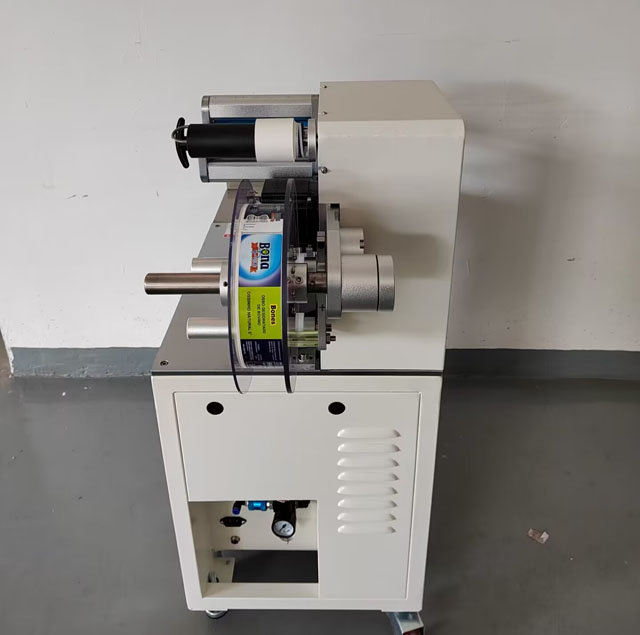

Poloautomatický vlajkový aplikátor na balenie krmiva pre domáce zvieratá z kostí psov

Tento stroj sa používa na skladacie označovanie káblových zväzkov a guľatých tyčí, ako aj psích kostí, potrubí pre domáce zvieratá atď.;
Použiteľné parametre etikety: vnútorný priemer cievky etikety 76mm, vonkajší priemer Max 240mm; (Ostatné špecifikácie je potrebné prispôsobiť),
Materiál štítku: PVC, PET, tkanina, papier atď.;
Špecifikácia štítku: podľa konkrétneho stroja.
Presnosť označovania: ± ≤ 0,2 mm;
Kapacita: 1500 ks/h;
Tlak vzduchu :0,4-0,6Mpa Spotreba vzduchu 0,15m3/min
Napájanie 220V/50-60HZ/jednofázový (americký štandard je možné prispôsobiť)
Celkový rozmer: 630 * 740 * 1040 mm (D * Š * V);
Hmotnosť stroja: približne 86 kg;

Poloautomatický skladací štítkovací stroj s vlajkou („Vlajka“ je termín používaný v priemysle na označenie signálu na štítku, ktorý upúta pozornosť, ktorý upozorňuje spotrebiteľov, aby si štítok pozorne prečítali, pretože obsahuje nové dôležité informácie).

Vlajková etiketa je ideálnym produktovým riešením na identifikáciu produktov a ich vzájomné odlíšenie. Ak máte veľa podobných produktov, ktoré vyzerajú podobne, štítok s vlajkou vám môže ponúknuť spôsob, ako ich lepšie identifikovať. Napríklad počítačové káble často používajú tento typ štítkov. Ale štítok vlajky je bežný aj v šperkoch. Tu obchody označujú jednotlivé prstene, náramky a náhrdelníky štítkom s vlajkou.

Pomocou štítku s vlajkou môžete jednoduchým, ale účinným spôsobom identifikovať účel produktu (kábel VGA alebo HDMI). Menovka vlajky pochádza z „prvku vlajky“, ktorý je vytvorený vďaka použitiu etikety. Vlajkové štítky sa vyrábajú z odolného materiálu a umiestňujú sa okolo určitého produktu.

Okrem usporiadania vašich produktov dodáva štítok s vlajkou aj vášmu produktu väčšiu vizuálnu príťažlivosť. Týmto spôsobom sa odlíšite od konkurencie a získate ďalší priestor pre informácie o vašom produkte.

Používajte vlajkové štítky na funkčné aj komerčné účely.

V prvom rade Vám veľmi pekne ďakujeme, že ste si vybrali náš produkt - poloautomatický vlajkový skladací stroj na etiketovanie. Aby ste mohli naplno využívať funkcie tohto produktu a zaistili vašu bezpečnosť a záujmy, pred inštaláciou si pozorne prečítajte tento návod.

Bezpečnostné opatrenia pri prevádzke poloautomatickej nálepky:

Pred zapnutím skontrolujte napätie zdroja (AC220V), tlak vzduchu 4-6 kg a externý zdroj napájania musí byť spoľahlivo uzemnený.
Neblokujte chladiaci otvor puzdra.
Neprofesionálnym technikom je zakázané otvárať puzdro.
Je prísne zakázané dotýkať sa akčného rozsahu, keď je zariadenie v prevádzke.
V prípade poruchy zariadenia najskôr vypnite hlavný vypínač a údržba pod napätím je prísne zakázaná.

Výkon a parametre poloautomatického stroja na štítkovanie s vlajkami:

Tento stroj sa používa na skladanie a označovanie káblových zväzkov a kruhových tyčí, ako aj produktov na žuvanie psích kostí pre domáce zvieratá;
Použiteľné parametre etikety: vnútorný priemer cievky etikety 76mm, vonkajší priemer Max240mm; (Ostatné špecifikácie je potrebné prispôsobiť),
Materiál štítku: PVC, PET, tkanina, papier atď.;
Špecifikácia štítku: podľa konkrétneho stroja.
Presnosť označovania: ± ≤ 0,2 mm;
Kapacita: 1500 ks/h;
Celkový rozmer: 630 * 740 * 1040 mm (D * Š * V);
Hmotnosť stroja: približne 86 kg;
Použiteľný typ: podľa konkrétneho modelu.

Vzorky psích kostí:

Návod na obsluhu poloautomatického štítkovacieho stroja:

Inštalácia:

Presuňte zariadenie do požadovanej montážnej polohy.
Stlačte brzdu univerzálneho kolesa a upevnite univerzálne koleso, aby bolo stabilné.

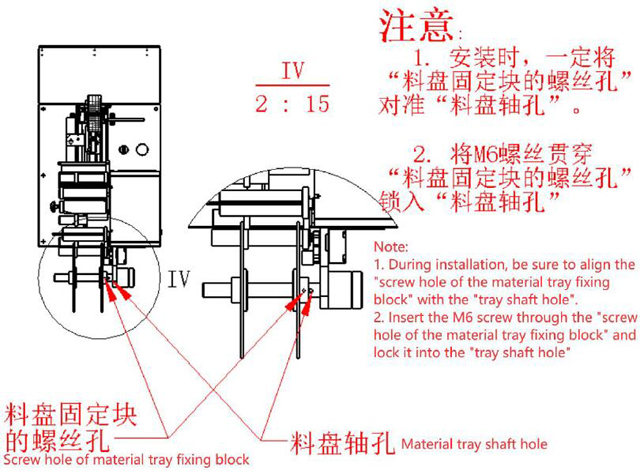

Inštalácia štítku: počas inštalácie sa uistite, že ste zarovnali „otvor pre skrutku upevňovacieho bloku podnosu“ s „otvorom hriadeľa podnosu“ a zaistite skrutku M6 cez „otvor pre skrutku upevňovacieho bloku podnosu“ do „otvoru hriadeľa podnosu“ "

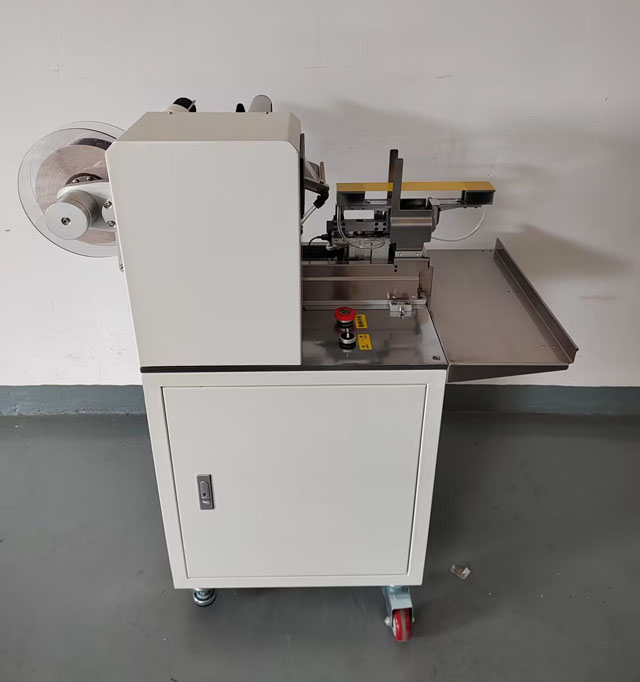

Vzhľad zariadenia, dôležité časti a ovládacie rozhranie človek-stroj

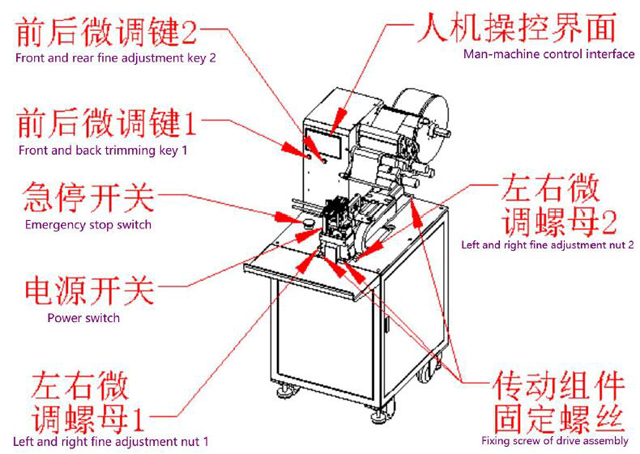

Dôležité časti.

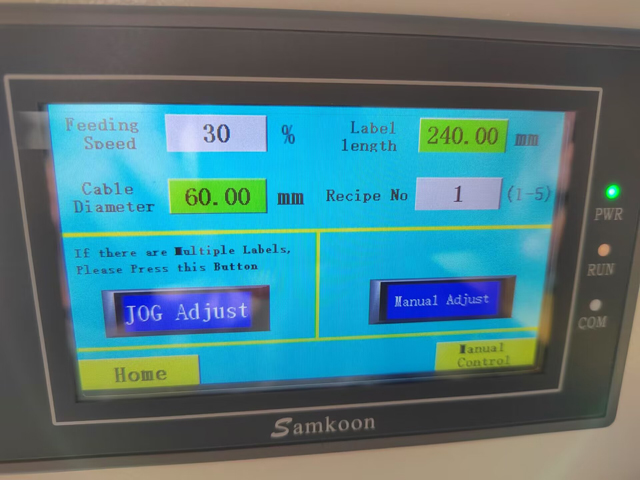

Hlavná obrazovka.

Množstvo dávky: Keď je skutočný výkon väčší alebo rovný plánovanému výkonu, zariadenie prestane fungovať.
Množstvo: Počet výstupov je možné vynulovať stlačením tlačidla "Set Zero".
Označovanie bolo odomknuté (označovanie spustené)/zamknuté (označovanie pozastavené):
Po zastavení označovania na určitý čas ("samoblokovanie" na obrazovke "manuálne ovládanie" môže nastaviť čas, jednotkou sú "sekundy") sa systém automaticky uzamkne (označovanie je pozastavené) a stlačením tohto tlačidla sa odomkne.

Parametre.

Rýchlosť podávania: A. Vzťahuje sa na rýchlosť odstraňovania štítkov z odstraňovacej dosky, upravenú o 0-100 %.
Dĺžka štítku: Dĺžka jedného štítku v mm.
Recept č.: Je možné rezervovať päť skupín.
Jog: Kliknite na tento kláves a systém raz štítok automaticky vysunie.
Dlhé stlačenie a vytlačenie štítku: stlačte a podržte toto tlačidlo, kým sa nezobrazí „OK“ a dĺžka štítku sa raz automaticky vypočíta.

Manuálne ovládanie

Oneskorenie prijatia štítku: čas na prestávku po dokončení štítku a otvorení dosky absorbujúcej štítok.
Rýchlosť štítku: rýchlosť indikačnej hlavy prijímajúcej štítok, upravená o 0-100%.
Dĺžka štítku: ovládajte dĺžku odlepovania štítku z štítku v mm.
Aktuálna poloha: zobrazenie vzdialenosti polohy v reálnom čase posuvného modulu prenosu štítkov, jednotka: mm;
Oneskorené označovanie: Po spustení indukčného spínača vodičom sa označovanie oneskorí.
Samozamykanie: nastavte, ako dlho sa po zastavení štítku automaticky uzamkne.
Dopredu: stlačte tlačidlo "Vpred", modul pohonu štítkov sa posunie dopredu a táto funkcia môže upraviť vzdialenosť polohy prijímania značky.
Späť: stlačte tlačidlo "Späť", modul pohonu štítkov sa posunie dozadu a táto funkcia môže upraviť vzdialenosť pôvodnej polohy štítku.
Reset: posuňte tlačidlo reset, aby ste vrátili hlavu štítka na nulu.
Fúkanie potrubia: kliknutím na toto tlačidlo vyfúknete vzduch cez potrubie.
Štandardné odsávanie: kliknutím na toto tlačidlo odsajete štandardnú dosku.
Nasadenie: stlačte tlačidlo „fit“ a vzduchový valec upnutý priamou záslepkou a horný a spodný pohyblivý valec modulu na umiestnenie káblového zväzku sa budú pohybovať,
Vyfukovanie štítku: kliknutím na toto tlačidlo odsajete štítok na vyfúknutie.
Označiť: stlačte a podržte toto tlačidlo, aby ste označili.
Sériová akcia/jedna akcia: sériová akcia sa vzťahuje na dokončenie výrobného cyklu pri každom spustení a jedna akcia sa vzťahuje na dokončenie jedinej akcie pri každom spustení.

Spôsob prevádzky:

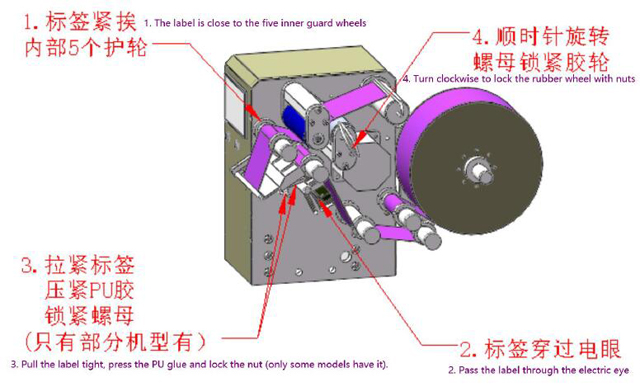

Pri inštalácii štítku nainštalujte štítok na modul na odstraňovanie štítkov, ako je znázornené na obrázku nižšie.

Naštartujte

Otočením vypínača v smere hodinových ručičiek zapnite napájanie. Stlačte tlačidlo núdzového zastavenia a otočte ho v smere hodinových ručičiek pre resetovanie.

Zmena linky a nastavenie stroja

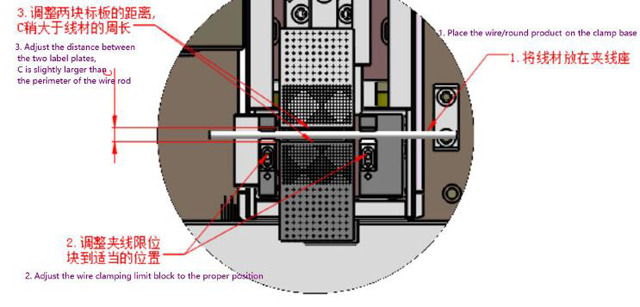

Podľa priemeru vodiča nastavte vzdialenosť medzi základňou vodiča a doskou, ako je znázornené na obrázku nižšie

Zadajte šírku podkladového papiera a priemer drôtu v stĺpci šírky podkladového papiera na obrázku 3.

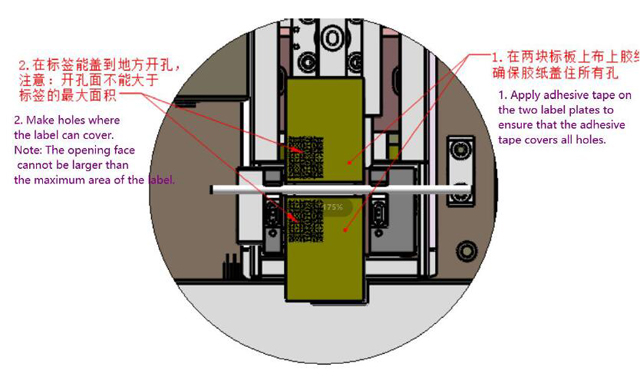

Nalepte pásku a vytvorte otvory

Predná a zadná strana štítku nie sú zarovnané

Vo výrobnom procese, ak štítok nie je zarovnaný vpredu a vzadu, môžete ho priamo upraviť v stĺpci „Šírka spodného papiera“, Môžete tiež kliknúť na „tlačidlo jemného nastavenia vpredu a vzadu 1“ a „jemne vpredu a vzadu nastavovacie tlačidlo 2" na nastavenie a zmeňte 0,1 mm pri každom kliknutí.

Štítok vľavo a vpravo nie je zarovnaný

Ak ľavá a pravá strana štítku nie sú po preložení štítku na polovicu zarovnané, najskôr uvoľnite štyri upevňovacie skrutky zostavy pohonu, potom nastavte ľavú a pravú maticu jemného nastavenia podľa smeru odchýlky a stupňa štítku. a nakoniec zaistite štyri upevňovacie skrutky zostavy pohonu.

Údržba zariadenia aplikátora štítkov typu vlajky:

Silný tlak je prísne zakázaný, vždy ho udržujte v čistote;
Namažte a udržiavajte stroj podľa plánu;
Raz za mesiac pridajte mazací olej do pohyblivej polohy štítku
Pravidelne kontrolujte, či sa v olejovej nádobe odlučovača oleja a vody nachádza mazací olej. Ak nie, včas ho doplňte.
Každé tri mesiace skontrolujte opotrebovanie synchrónneho remeňa na všetkých častiach stroja
