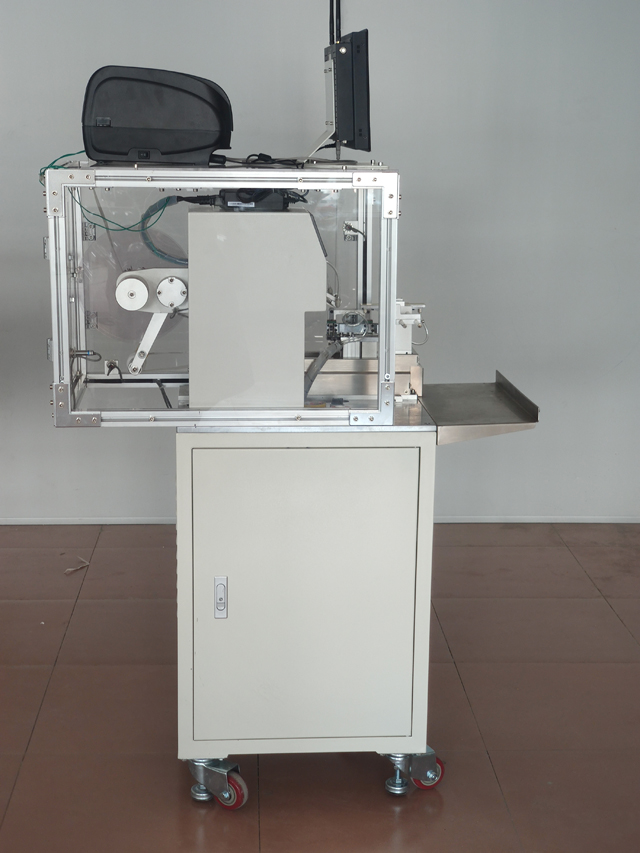

Poloautomatický skladací stroj na označovanie káblov

Poloautomatický skladací stroj na výrobu nálepiek na káblové drôty

Model: VK-T807
Presnosť označovania: ±0,2 mm;
Rýchlosť označovania: 1500-1800ks/H
Typ s malým priemerom drôtu: Rýchlosť 2000 ks/h
Použiteľná veľkosť produktu: Základný typ: Priemer: 6 ~ 15 mm
Typ s malým priemerom: 1 ~ 5 mm
Typ s veľkým priemerom: Je potrebné prispôsobiť viac ako 15 mm
Použiteľná veľkosť štítku: Dĺžka: 25 ~ 210 mm Produkty mimo tohto rozsahu je potrebné prispôsobiť Šírka: 10 ~ 65 mm
Celková veľkosť: 850 * 650 * 1300 dĺžka × šírka × výška, dlhý štítok zväčší rozmer šírky
Vhodné napájanie: 220V/50Hz;
Celková hmotnosť: 128 kg.

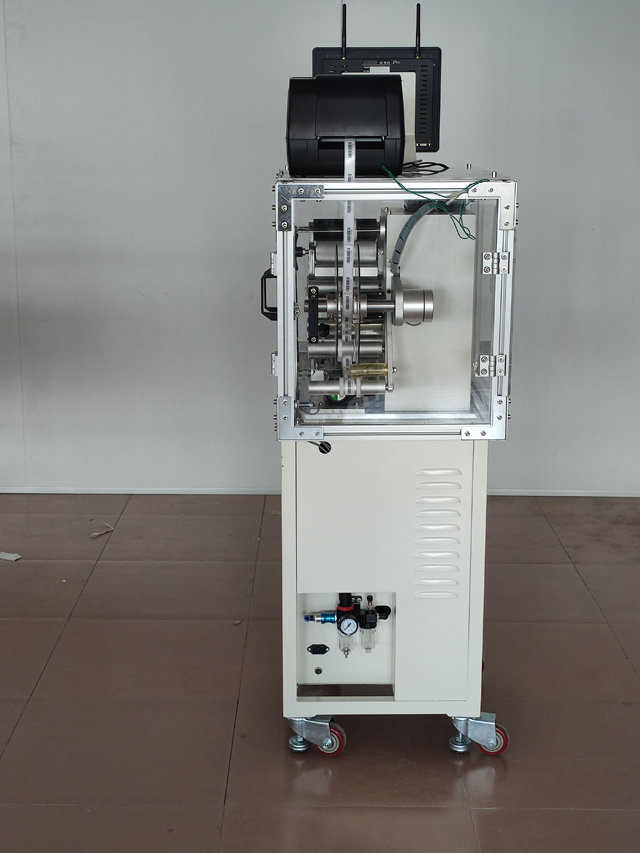

Qr kodér s časťou tlačiarne v reálnom čase

Technické parametre štandardného modelu, ďalšie špeciálne požiadavky a funkcie je možné prispôsobiť.

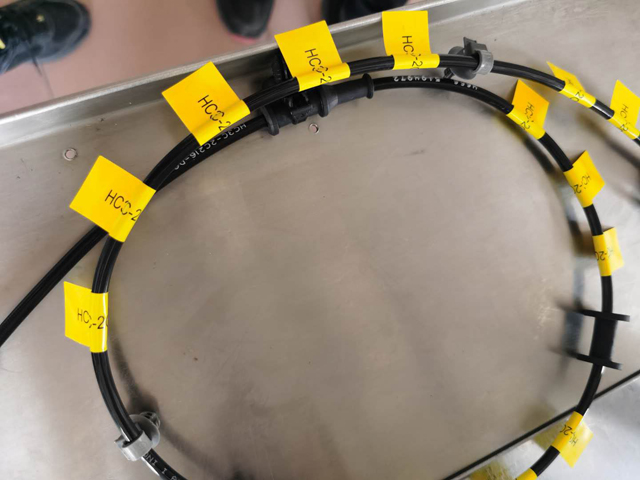

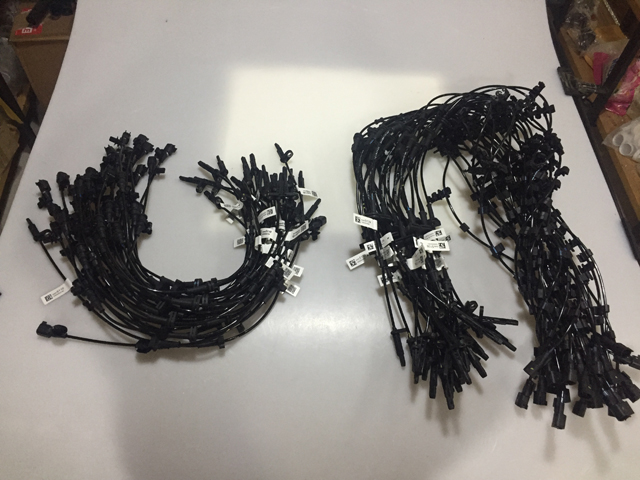

Použiteľné na skladacie štítky na všetky druhy drôtov a káblov, ako sú elektrické vedenia, káble periférnych počítačov, káble elektronických senzorov, káble slúchadiel, elektrické vedenia, optické vedenia, káblové vedenia, rúrkové káble, USB káble, káble faxov / tlačiarní atď.

Použiteľné pre širokú škálu veľkostí produktov, jednoduché nastavenie a výmena rôznych produktov.

Prevádzkový proces:

Základný princíp: Senzor detekuje prechádzajúci produkt, vráti signál do riadiaceho systému označovania, signál spracuje prostredníctvom spracovania PLC, doručí etiketu na prednastavenú pozíciu produktu vo vhodnom čase, keď produkt pretečie krycím mechanizmom, etikety budú pevne zakryté, etiketovanie akcia je dokončená.

Postup: Nasaďte produkt -> Detekcia produktu (automaticky) -> označovanie (automaticky) -> Krytie (automaticky) -> zbierajte označený produkt.

Vlastnosti

Široká škála aplikácií, vhodná pre rôzne špecifikácie produktu;

Pohodlné použitie, široký rozsah nastavenia, označovanie produktov rôznych špecifikácií.

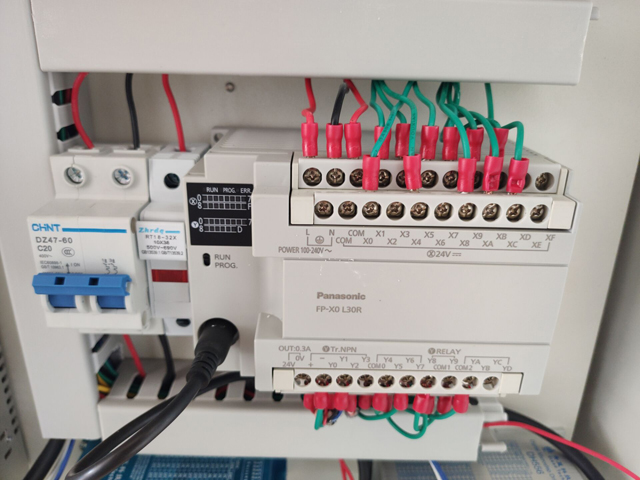

Vysoká stabilita, pokročilý elektronický riadiaci systém pozostávajúci z elektrického oka značky Panasonic PLC Germany, podporné vybavenie 7 × 24-hodinová prevádzka;

Rozsah použitia:

Použiteľný štítok: samolepiaci štítok / fólia, elektronický monitorovací kód, čiarový kód atď.

Použitie: drôty a káble, veľká šírka, viac špecifikácií, vysoko presné skladacie etikety.

Použiteľný priemysel: Široko používaný v elektronike, drôtoch, kábloch a iných priemyselných odvetviach.

Použitie: označovanie vodičov, označovanie počítačových periférií, USB kábel atď.

Skladacie zariadenie je možné upraviť, neproduktový sortiment je možné prispôsobiť podľa vzoriek zákazníka.

Ako obsluhovať etiketovací stroj?

Pred prevádzkou potvrďte napätie napájacieho zdroja (ac220v), tlak vzduchu 4-6kgf a externý zdroj napájania musí mať spoľahlivé uzemnenie.

Napájanie.

Neblokujte chladiaci otvor šasi.

Neprofesionálni technici prísne zakazujú otváranie podvozku.

Prevádzkový rozsah telesného kontaktu je pri prevádzke zariadenia prísne zakázaný.

Keď zariadenie zlyhá, musí byť najskôr zatvorený hlavný vypínač a elektrifikovaná údržba je prísne zakázaná.

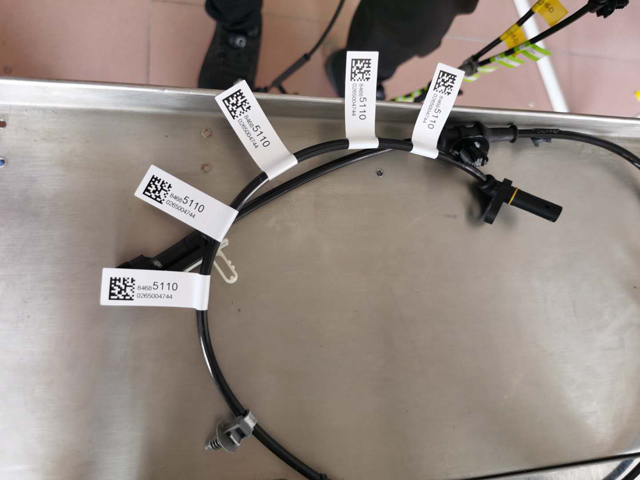

Stroj sa používa na operáciu skladania a označovania káblového zväzku a kruhovej tyče.

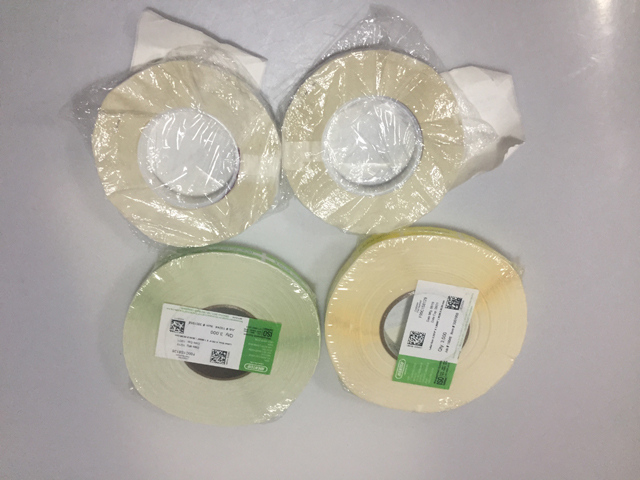

Použiteľné parametre štítku: vnútorný priemer kotúča štítkov 76 mm a vonkajší priemer max240 mm; (ostatné špecifikácie by mali byť stanovené). Materiál štítku: PVC, domáce zviera, látka, papier atď.; špecifikácia štítku: podľa konkrétneho stroja

Presnosť označovania: = 0,2 mm;

Kapacita: 1500 ks/h;

Vonkajší rozmer: 630*740*1040 mm (d*š*v);

Hmotnosť stroja: približne 86 kg;

Použiteľný káblový zväzok: podľa konkrétneho stroja

Popis operácie

Inštalácia:

Presunie zariadenie do požadovanej montážnej polohy.

Zošliapnite brzdu univerzálneho kolesa a pripevnite univerzálne koleso, aby bolo hladké.

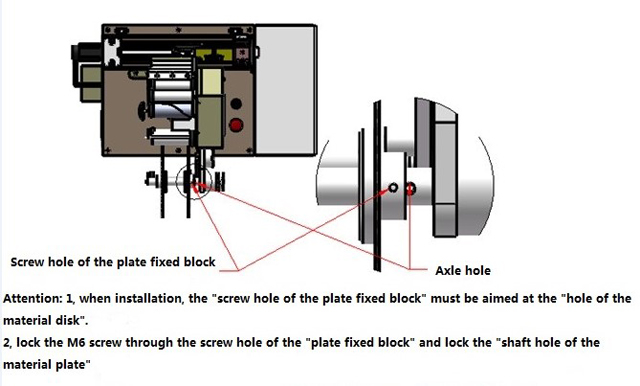

Štítok usmerňovača: pri inštalácii musíme pripevniť „otvor pre skrutku upevňovacieho bloku disku“ k „otvoru hriadeľa materiálu“ a skrutku m6 zaskrutkovať cez otvor pre skrutku v bloku na upevnenie materiálu a zablokovať ju do otvoru osky zásobník na materiál.

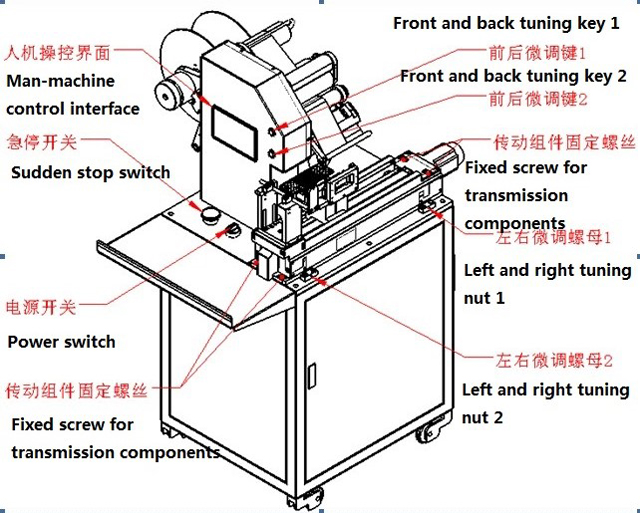

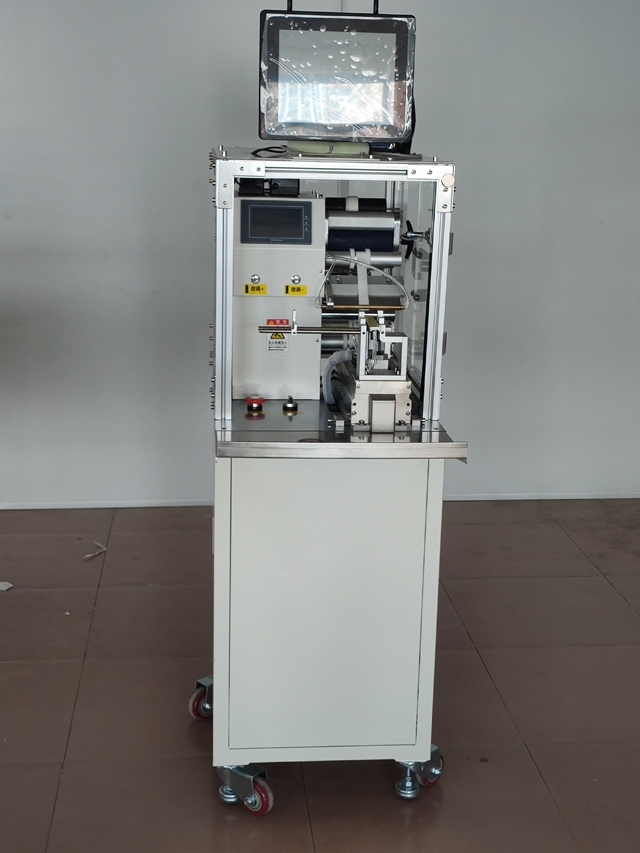

Vzhľad zariadenia, dôležité časti a ovládacie rozhranie človek-stroj

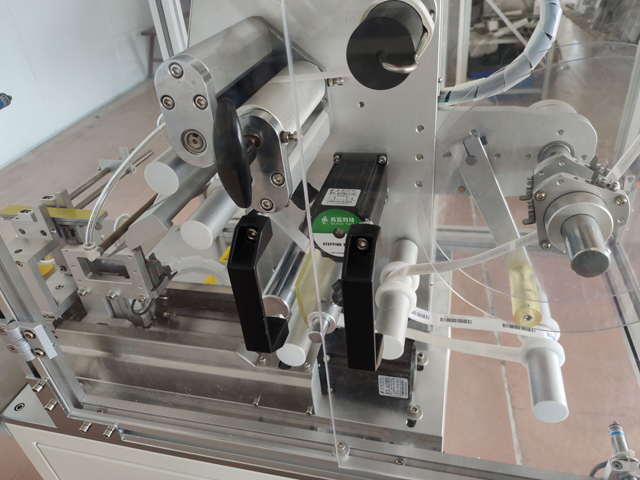

Dôležité časti.

Hlavný obrázok.

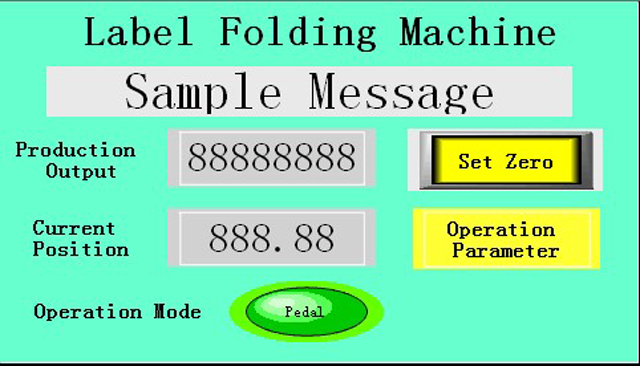

Výstup: počítadlo kapacity, stlačte tlačidlo "nula výstupu" na nulu;

Aktuálna poloha: zobrazenie vzdialenosti polohy v reálnom čase posuvného režimu modulu prenosu štítkov, jednotka mm;

Prevádzkový režim je "automatický" a "nášľapný" dva druhy.

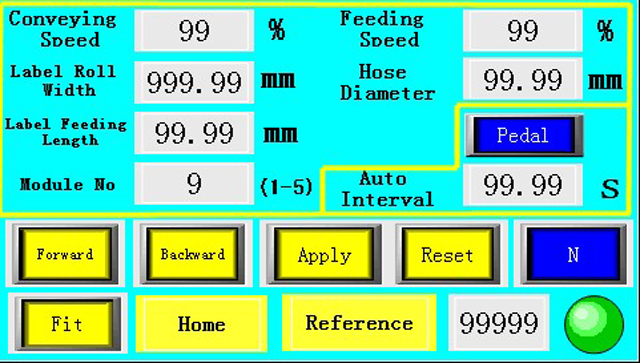

Užívateľské parametre

Štandardná rýchlosť dosky: rýchlosť činnosti indikačnej dosky, upravená podľa 0-100%.

Rýchlosť značky: označuje rýchlosť odstránenia štítku z odstraňovacej platne, upravenú o 0 – 100 %.

Šírka spodného papiera: šírka štítkového papiera, jednotka mm.

Priemer drôtu: vstup s jedným priemerom drôtu, plochý drôt alebo vstup s viacerými drôtmi priamo na boj s dvojitou hrúbkou, mm.

Dĺžka značky: ovládajte dĺžku štítku od odstraňovacej platne, jednotka mm.

Vpred: stlačte tlačidlo "vpred", modul pohonu štítkov sa posunie dopredu, táto funkcia môže upraviť vzdialenosť cieľovej polohy.

Späť: stlačte tlačidlo "späť", modul pohonu štítkov sa posunie späť dozadu, táto funkcia sa dá odladiť na vzdialenosť polohy bodu označovania.

Namontovať: stlačte tlačidlo "fit", rovný upínací valec vzduchovej dosky a modul na umiestnenie káblového zväzku posunú horné a spodné pohyblivé valce. Táto funkcia dokáže odladiť vzdialenosť medzi káblovým zväzkom a upínaním vákuovej dosky.

Reset: po resetovaní otočte hlavičku späť na nulu.

Elektrina: po výmene rôznych špecifikácií základného papiera na štítky dlho stlačte elektrické tlačidlá, aby systém mohol automaticky naučiť štítky a spodnú časť papiera.

Spôsob prevádzky:

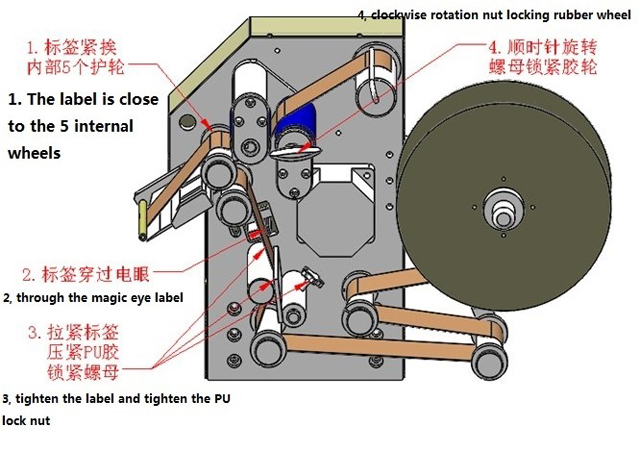

Štítok je nainštalovaný a štítok je nainštalovaný ako je uvedené nižšie na odstraňovacom module.

Otočte hlavný vypínač v smere hodinových ručičiek a zapnite napájanie. Stlačte tlačidlo stop a otočte v smere hodinových ručičiek.

Spínací a nastavovací stroj

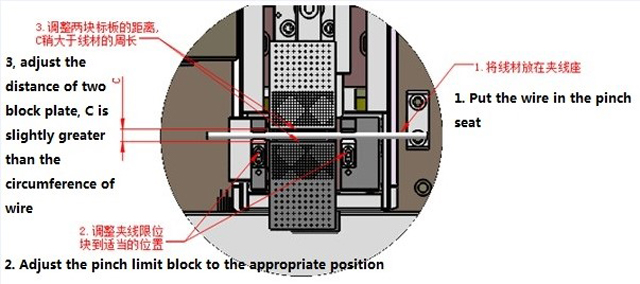

Podľa priemeru drôtu, nastavenia, sedla pripojenia, vzdialenosti medzi doskami, ako je to na nasledujúcom obrázku

Zadajte šírku spodného papiera v šírke spodného papiera na obrázku 3 a priemer drôtu sa zadá do priemeru drôtu.

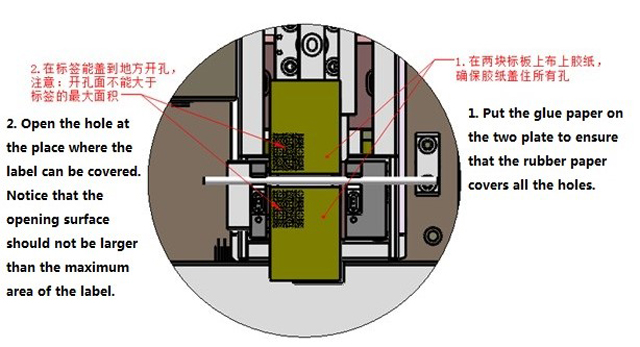

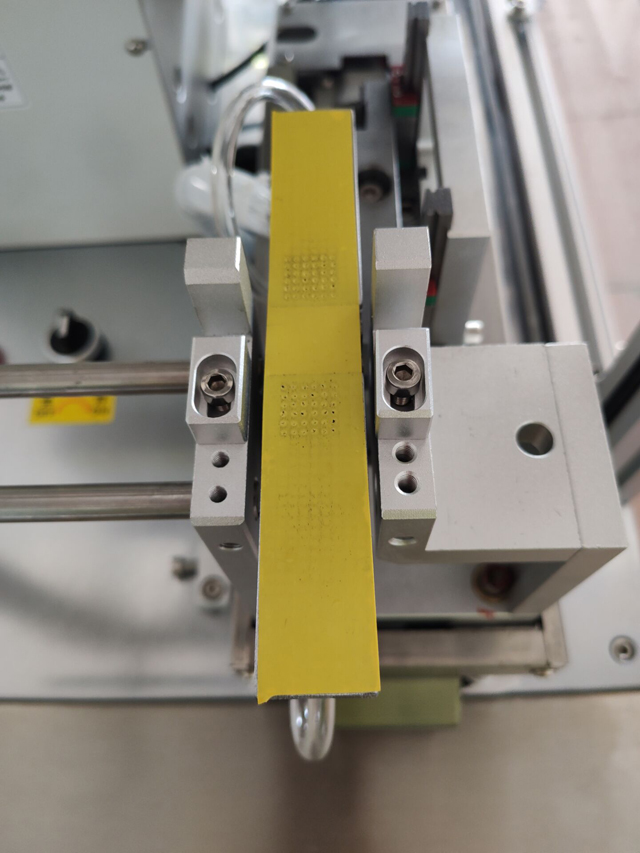

Lepiaca páska a otvory

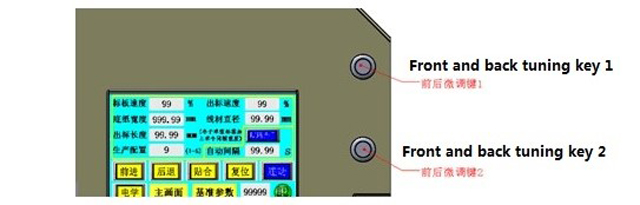

V procese výroby, ak nie je štítok zarovnaný pred a za štítkom, je možné ho upraviť priamo v stĺpci „šírka spodného papiera“. Môže tiež pohybovať "predným a zadným tlačidlom tónu "1" predným a zadným tlačidlom mikro ladenia 2", pričom každý pohyb zmení o 0,1 mm.

Označte ľavý a pravý nastavovací stroj

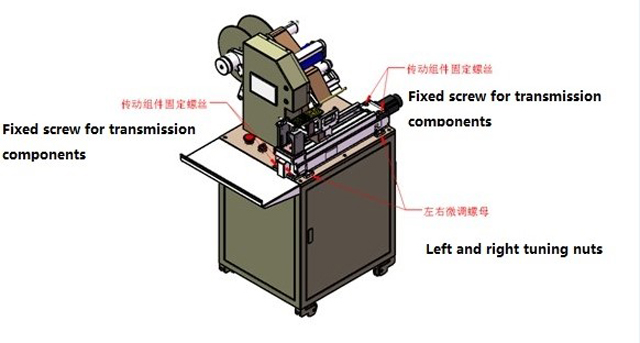

Ak sú štítky zložené, ak ľavá a pravá strana nie sú zarovnané, štyri komponenty prevodovky sa musia voľne uvoľniť, potom by sa mali ľavé a pravé orezávacie matice nastaviť podľa smeru odchýlky a stupňa štítkov. Nakoniec musia byť zablokované štyri komponenty prevodovky.

Údržba a údržba

Prísne zakážte tlak, vždy ho udržujte v čistote.

Aby sa stroj včas namazal. Aktívna poloha štandardnej platničky sa pridáva raz za mesiac. Ak existuje mazací olej, skontrolujte časovanie oddeľovacej misky, ak nie včas doplňte.

Tri mesiace na kontrolu opotrebovania synchrónneho remeňa na rôznych častiach stroja
