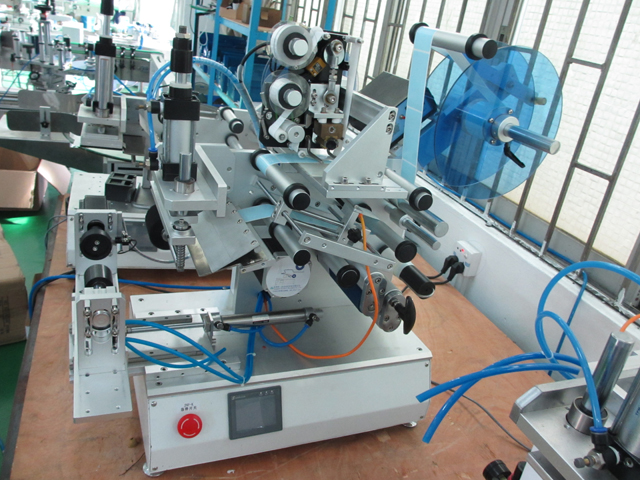

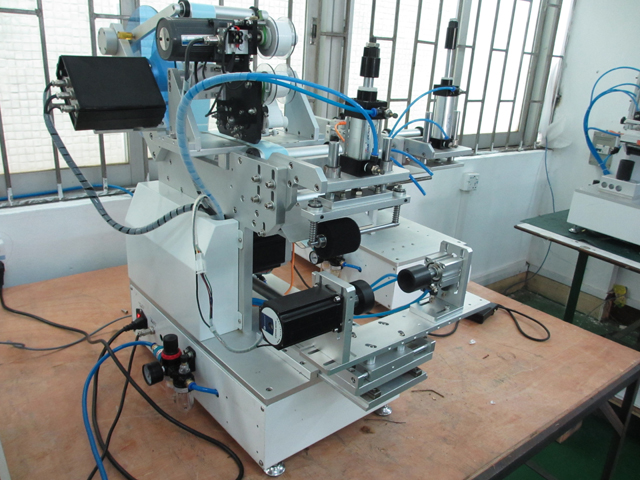

Pneumatický stroj na etiketovanie plochých štvorcových okrúhlych fliaš s kódovačom

• Dĺžka štítku: 10 mm~150 mm
• Aplikujte šírku štítku: 10 mm~150 mm
• Vnútorný priemer kotúča papiera: 40 mm alebo 76 mm
• Vonkajší priemer kotúča papiera: φ≤250 mm
• Vnútorná teplota: -10°C ~ 40°C
• Vnútorná vlhkosť: 35~85﹪
• Napájanie: 220V, 50HZ
• Celkový rozmer: 550*550*650 (D*Š*V)
• Hmotnosť: 78 kg

Návod na obsluhu zariadenia na rolovacom etiketovacom stroji:

Model zariadenia: VK-T805

Názov: poloautomatické stroje na etiketovanie plochých a okrúhlych fliaš

Okolnosť pre prevádzku rolovacieho etiketovacieho stroja

1. Používanie tohto zariadenia je prísne zakázané v nasledujúcich prostrediach,

2. Uistite sa, že elektrická zásuvka a rozhranie napájacieho zdroja môžu byť v tesnom kontakte, inak uvoľnené kontakty môžu spôsobiť nebezpečenstvo požiaru.

3. Na napájací kábel neklaďte ťažké predmety a poškodený napájací kábel môže spôsobiť úraz elektrickým prúdom alebo nebezpečenstvo požiaru.

4. Pred čistením alebo v antikoróznom oleji sa uistite, že ste odpojili napájací kábel zo zariadenia, inak hrozí nebezpečenstvo požiaru a poškodenia zariadenia.

5. Nepoužívajte uvoľnenú alebo poškodenú zásuvku alebo nebezpečenstvo úrazu elektrickým prúdom a požiaru.

6. Používajte správne uzemnenie, použitie nie je správne uzemnená zásuvka spôsobí riziko úrazu elektrickým prúdom a poškodenia zariadenia.

7. Pri dotyku so sieťovou zásuvkou si nenavlhčite ruky, inak hrozí nebezpečenstvo úrazu elektrickým prúdom.

8. Pri mobilnom zariadení sa uistite, že je napájací kábel od napájacieho zdroja, inak hrozí riziko požiaru a poškodenia zariadenia.

9. Pri použití zariadení so správnym napätím/prúdom môže práca bez vhodného napätia/prúdu viesť k riziku úrazu elektrickým prúdom, požiaru alebo poškodeniu vášho zariadenia.

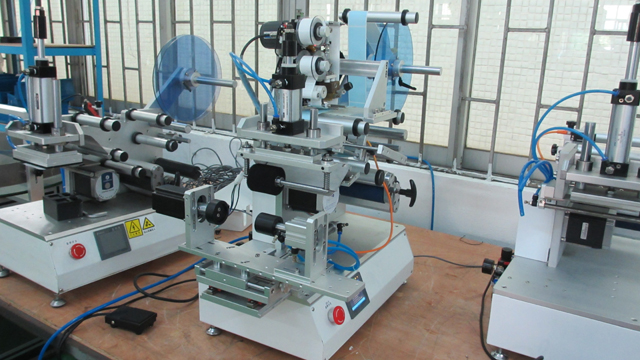

Etiketovací stroj VK-T805

Predstavenie etiketovacieho stroja

Etiketovací stroj je automaticky označený štítkom pripevneným k povrchu produktu krátkym názvom automatizačného zariadenia, môže nahradiť manuálne označovanie, zlepšiť efektivitu a kvalitu výroby. Podľa stupňa automatizácie je možné rozdeliť na ručné etiketovacie stroje, poloautomatické etiketovacie stroje a automatické etiketovacie stroje; podľa tvaru výrobku možno rozdeliť na stroj na označovanie okrúhlych fliaš, stroj na označovanie čiastočne okolo a stroj na označovanie fliaš špeciálneho tvaru; podľa označovania a umiestňovania produktov možno rozdeliť na vertikálne a horizontálne etiketovacie stroje.

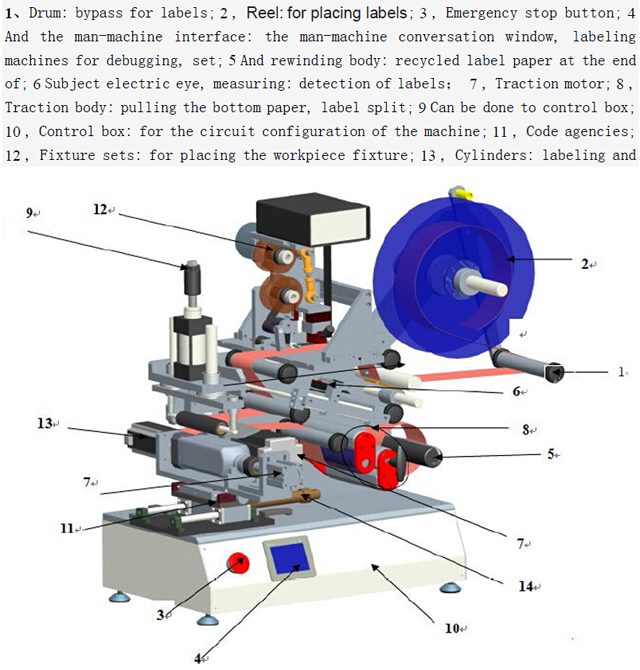

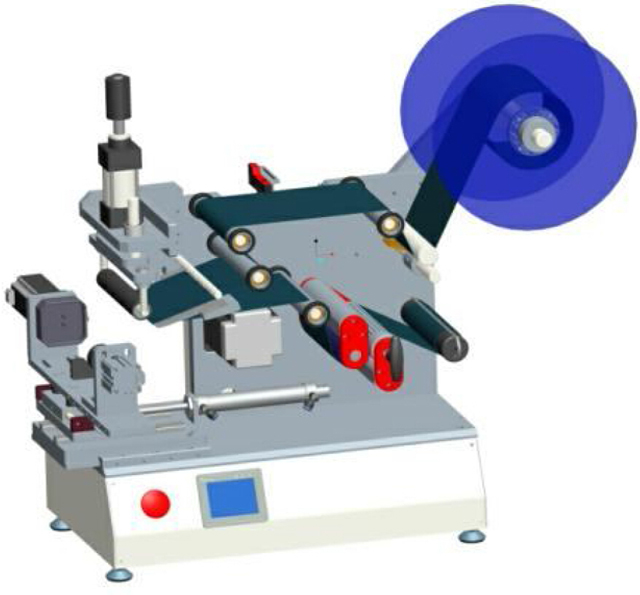

Vysvetlenie výkresu na modeli VK-T805:

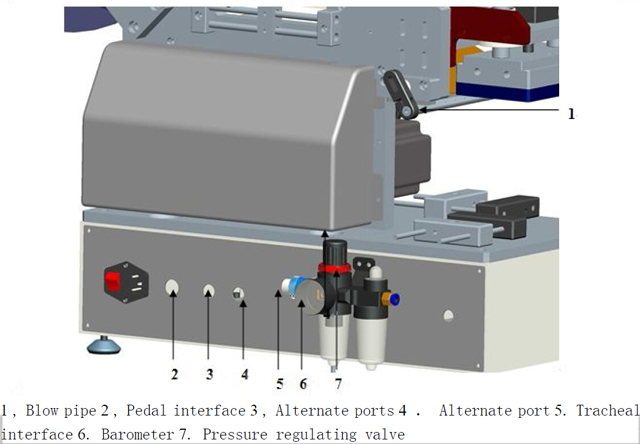

Zadná časť stroja

Technické parametre:

1. Dĺžka štítku: 10 mm~150 mm

2. Aplikujte šírku štítku: 10 mm~150 mm

3. Naneste papierový kotúč s vnútorným priemerom: 40 mm alebo 76 mm

4. Vonkajší priemer kotúča papiera: φ≤250 mm

5. Vnútorná teplota: -10°C ~40°C

6. Vnútorná vlhkosť: 35~85﹪

7. Napájanie: 220V, 50HZ

8. Celkový rozmer: 550*550*650 (D*Š*V)

9. Hmotnosť: 78kg

Rozsah

1. Široko používaný v potravinárskom, farmaceutickom, kozmetickom, kozmetickom, elektronickom a inom priemysle.

2. Pre polotovary alebo hotové výrobky v tlači a čiastočné oblúkové povrchové poloautomatické označovanie.

3. Môže označiť ploché alebo okrúhle alebo oválne alebo iné tvary fliaš, pozrite si obrázky vzoriek, ako je uvedené nižšie:

Teória označovania

1. Prenosový systém: motor poháňaný systémom pohonu ozubeným remeňom a prijímajúcimi inštitúciami, poskytujú impulz na rozdelenie štítku, čím sa dosiahne odstránenie a recyklácia papiera na konci štítku.

2. Riadiaci systém: tento stroj využíva kombináciu elektrického a plynového ovládania, elektrické oči (snímače) a nožný spínač odovzdá prijatý signál do PLC v centrálnom procesore v súlade s nastaveným programom na spracovanie, čím sa dosiahne stripovanie, nasávanie, úprava štítkov a počítanie funkciu.

Prevádzkové procesy

Zapnite štítok Install opravený pomocou nastaviteľného štítku na nastavenie elektrického štítku

Zapnutie / vypnutie

Zapnutie:

1. Okolo stroja a vyčistený skontrolujte, či nie je uvoľnený.

2. Označte a zapojte napájací kábel do zadnej časti napájacej zásuvky a vypínač vedľa napájacej zásuvky je otvorený.

3. Pripojte druhý koniec napájacieho kábla do AC zásuvky, pričom napätie je 220V, 50Hz.

4. Otvorte hlavný panel núdzového vypínača

5. Prístup vysokotlakového plynu do otvoru (a skontrolujte, či je otvorený spínač)

Vypnutie:

1. V prípade bežného používania môžete napájací kábel zapojiť zo sieťovej zásuvky alebo priamo stlačiť núdzový vypínač.

Pozor!!!

2. Pri mokrom kontakte nezapájajte napájací kábel ani zdroj do ruky, mohlo by to spôsobiť úraz elektrickým prúdom.

3. Na napájací kábel neklaďte ťažké predmety.

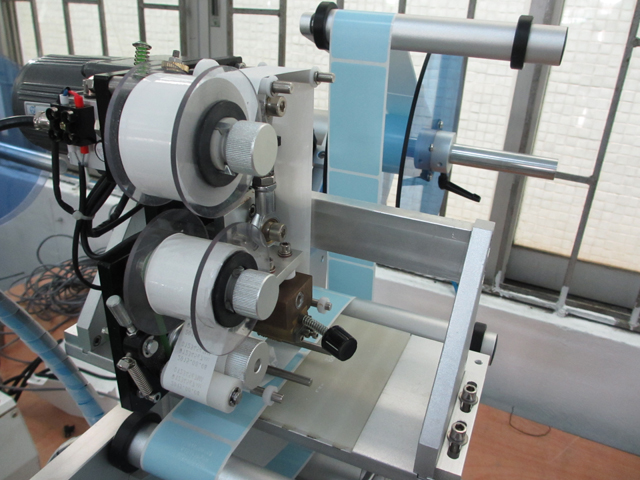

Skontrolujte úpravy

1. Štítky "1" okolo, v závislosti od štítku na tej strane objemu, v objeme na povrchoch sa riadia schémou obídenia.

2. Upínacie teleso „2“, okolo bójky najskôr uvoľnenie, po opätovnom stlačení.

3. Pozorovaním voľným okom, pozorovaním na štítku po „5“ na odlupovacej doske, pričom štítok je rozdelený tak, aby bol v polohe účinných frakcií sacej hlavy, ako je znázornené na predchádzajúcom obrázku. Ak to nie je správne, štítok je potrebné hrubo upraviť.

4. V službe "3" a "4" medzi značkami na detekciu elektrického oka, okolo dlhého so štítkom sa musí testovať, keď otvor štrbiny magického oka na testovanie elektrického oka dokáže zistiť zmeny medzi štítkom a štítkom, elektrické oko viac sád nájdete v časti "Nastavenie elektrického oka".

5. Po ukončení ťažného telesa "6" musíme striktne v súlade s tvarom "S" okolo zákona a "T" kľučku pevne označiť stavom, inak by to spôsobilo nepovolené alebo neschopné vytiahnutie ponuky. koniec pásu.

6. "7" pre navíjacie telo, os a okrúhle čierne oceľové spony na aktivity, koniec svorky na kancelárske spinky.

Opravené

1. Po dokončení vyššie uvedeného, na paneli tlačidlom "automaticky/manuálne" prepnite do stavu "manuálne", uistite sa, že je napájanie pripojené a zapnuté, a potom stlačte prepínač "jog", ťahom potiahnite spodný papier asi o 0,5 metrov, je navrhnutý tak, aby spodný papier bol voľný a správny.

2. Keď sa spodný papier automaticky opraví, všetci nastavíme valčeky na hraničnom kruhu, odkaz na predchádzajúcej schéme, posunieme hraničný kruh na obe strany papiera.

Pohybujte elektrickým okom

1. Na povrchu tlačidla „Automatically / Manually“ (Automaticky / Manuálne) prepnite na „manual“ (manuálne), potom stlačte prepínač „jog“, tentoraz voľným okom, aby ste pozorovali odlupovaciu dosku, takže štítky z panelov pásu môžu byť 0~1 mm.

2. Potom posuňte štítok testovacie elektrické oko, vložte medzi tieto štítky a štítky koniec papiera, dávajte pozor na testovanie elektrických očných svetiel, keď sa detekcia elektrických očí presunie zo štítku alebo z konca papierových štítkov, svetlá sa budú prepínať medzi zapnuté a vypnuté.

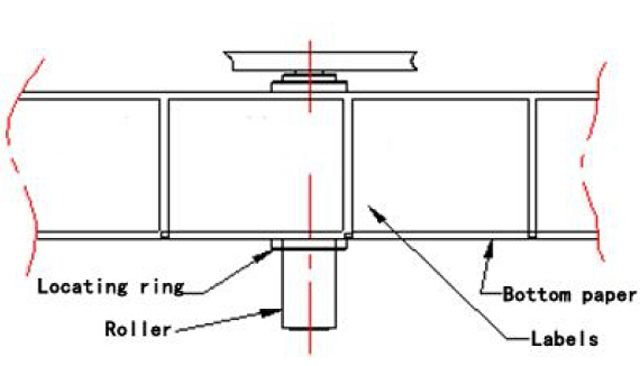

Rozmery vo vyššie uvedenom diagrame, uistite sa, že sacia hlava je vzdialená od panelov Strip 0,5~1 mm, môžete uvoľniť skrutky a nastaviť

Aby ste mohli zabezpečiť hladký prechod na saciu hlavu polohy štítku. (Táto poloha je zvyčajne dobre nastavená)

Pozor!!!

1. Potvrďte reset lisovacieho pásu a uzamykacích zariadení, inak to povedie k nepresnosti ponuky.

2. Skontroluje, či je testované elektrické oko, inak by to spôsobilo súvislé označenie.

3. Skontrolujte, či je hnací systém upnutý, inak nebude možné ťahať spodný papier.

Sada magických očí

Označte elektrické oko (tu slúžia len na ilustračné účely a neznamená to, že si zákazníci zakúpili konfiguráciu modelu)

Ľavé pre Nemecko Dr easy logging GS-63 Elektrické oko, pravé pre Taliansko pedicle SR21-IR Elektrické oko. Vo všeobecnosti sa používajú na detekciu štítkov. Tu sú spôsoby ich úpravy

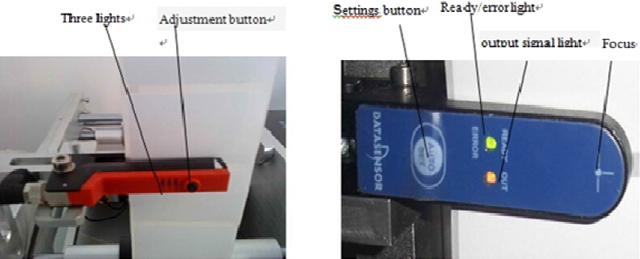

1, Dr easy logging GS-63 Electric očné úpravy:

Zdôvodnenie: identifikovať medzery medzi štítkami v závislosti od hrúbky. (Svetlo preniká tam, kde nie je žiadny štítok a nie sú tam štítky na identifikáciu) platí pre určitú hrúbku papierových štítkov alebo iných štítkov

Pokyny pre gombík: Zelené svetlá: kontrolka napájania

Žlté svetlo: na identifikáciu stavových svetiel (žlté svetlo svieti, je výstup signálu)

Tlačidlo Upraviť: prispôsobené na detekciu štítkov s rôznymi nastaveniami

Najprv štítky cez magické oko ako na nasledujúcom obrázku: Ak potiahnete štítky, rozsvietia sa žlté svetielka v medzere medzi štítkami a štítkom, štítok je vypnutý, nedá sa resetovať, môžete ho priamo použiť. Keď je žlté svetlo neprerušované alebo je často podporované puzdrom, musíte resetovať elektrické oko. Nastavte nasledovne: najprv štítky zobrazené cez magické oko žľabu v tvare U, vo vnútri slotu sú umiestnené štítky s elektrickým okom, stlačte a podržte tlačidlo nastavenia na 3 sekundy, uvidíte, že elektrické oko bliká žltými svetlami, potom uvoľnite tlačidlo, kde nie je žiadny štítok (označuje sa iba koniec papiera), umiestnené v štrbine magického oka, stlačte a podržte tlačidlo nastavenia na 8 sekúnd a potom v tomto bode tlačidlo uvoľnite, nastavenie je dokončené. Štítok elektrických očiek vtiahne nádrž, vidíte, že sú tam štítky žlté svetlá vypnuté, medzera úradov v štítku s štítkom, žlté svetlá svietia.

Taliansko pedicle SR21-IR Elektrické nastavenie očí:

Patrí do Groove elektrické oko, cez množstvo svetla prenikajúce silu diskriminácie nemajú žiadne štítky, naneste papierový materiál a štítok materiál na konci iného štítku.

Princíp detekcie, Groove elektrické oko vyžaruje svetelné lúče, ktoré prijímajú na druhej strane, keď medziľahlé štítky, prijíma množstvo zmeny svetla, nastavením prahových hodnôt nie sú k dispozícii žiadne štítky na identifikáciu.

Spôsob nastavenia

1) Keď "pripravený" Keď sa rozsvieti, štítok elektrického zaostrenia oka v strede, potiahnite značky tam a späť, ako sú zmeny výstupného signálu, elektrické oko je v prevádzkovom stave, možno použiť priamo.

2) Krátko stlačte tlačidlo automatického nastavenia, rozsvieti sa zelené a žlté svetlo, elektrický signál média, ktoré upúta pozornosť, momentálne nie je možné odstrániť štítky, až kým zelené svetlo rýchlo nezačne blikať.

3) Keď zelené svetlo bliká, keď sa médium presunie do druhého miesta zaostrenia magického oka.

4) Krátko stlačte "AUTO SET".Zelená kontrolka zhasne. Elektrické oko zachytáva signály druhého typu média, v tomto čase neodstrániteľné štítky, až kým zelené svetlo nezostane svietiť.

5) Presuňte štítky, v dvoch miestnych médiách rozklad, výstupný signál svieti, magické oko nastavené.

6) "READY" Pevné, magické oko na použitie objektu môžete prepínať dve médiá.

Upravte polohu štítku

1. Najprv kontajner na obrázku "C", A potom sa pokúste prilepiť, umiestnenie pozorovacieho stanovišťa a prejsť úpravou "A" a "B" Aktivity kancelárskeho bloku, naladené na príslušné miesto.

2. Po nastavení príslušných sedadiel je potrebné upevniť skrutky, aby sa neuvoľnili.

3. D Vstavané testovacie elektrické oko, slúžiace na testovanie produktov zadarmo. Prostredníctvom boxu späť na pedál / Stav spustenia meraného objektu upravíte etiketovačku.

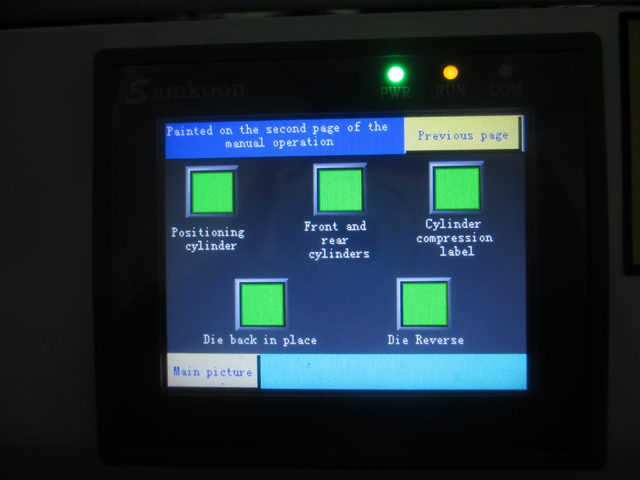

Manuálna prevádzka

1. Po prvé, chcete "Manuálne / Automatické prepínanie" v príručke a potom v kombinácii s "prepínačom" používať.

2. Manuálna prevádzka používaná pri ladení, pre správne štítky

Automatizované akcie

1. Po prvé, chcete, aby bol "Manuálny / Automatický spínač" v automatickom stave a potom kombinovaný s "nožnými spínačmi".

2. Automatické akcie používané pri ladení, vrátane označenia a označenia.

Meranie elektrických nastavení oka:

1. Elektrické oko radu FX-301 je správne pripojené:

Magické oko musí zabezpečiť, aby bolo možné použiť správnu inštaláciu merania, spôsob pripojenia na pripojenie, ako je znázornené na nasledujúcom obrázku, "v" súvislá čierna čiara "out" dokonca aj strieborná čiara.

2. Princíp elektrickej detekcie očí:

Elektrické oči podľa množstva odrazu svetla na rozoznanie predmetov. Elektrické oko vyžaruje svetelné predmety, objekt bude odrážať určité množstvo svetla späť do očí, keď objekt odrážajúci množstvo svetla dosiahne nastavenú hodnotu, zmení sa elektrický signál oka, signalizuje to riadiacemu systému.

3. Stav prepnutia:

Tlačidlo "Mode/cancel", zelené svetlo v režime "run", "teach", "ADJ", "L/D", "TIMER", "PRO" prepína medzi niekoľkými dokumentmi, čo indikuje rozdielny pracovný stav.

• „Run“ predstavuje štátny beh;
• "Učiť" stav vyučovania;
• "ADJ" na úpravu stavu;
• "L/D" pre stav signálu zdvíhania;
• Tlačidlo „PUSH“ nadol potvrdíte, prepínač vľavo-vpravo prepnete na funkciu jemného ladenia.

4. Sada magických očí:

4.1 Za predpokladu, že na pracovnej stanici nie je žiadny produkt, otvorte elektrický zosilňovač očí s priehľadným krytom, stlačte tlačidlo "režim/zrušiť", prenesené do dokumentu "učenie", digitálna skrinka zobrazí hodnotu, táto hodnota bude prázdny signál, číselná stabilita , podľa „PUSH“ na potvrdenie.

4.2 Potom umiestnite produkt na štítkovaciu stanicu, zatvorte ľavú pozíciu, sledujte miesta tak, že upravíte umiestnenie pozičnej lišty tak, aby ste dosiahli polohu štítku na produkte.

4.3 Poloha štítku pri nastavení. Vidíte digitálnu skrinku, ktorá zobrazuje číselnú hodnotu, táto hodnota je, keď je produkt detegovaný signálmi, ako napríklad „1900“, stabilizovaný, potvrďte kliknutím na tlačidlo „PUSH“. Po dokončení sa na digitálnom displeji zobrazí DOBRÉ tipy. (Môžete stlačiť tlačidlo "režim/zrušiť" pre návrat do režimu "beh" môže byť spustený)

4.4 Prenesené do dokumentu "ADJ", zobrazí sa číselné pole displeja = prázdny signál (srdcový tep - prázdny signál)/2, systémové predvolené hodnoty pre prah, hodnota signálu je väčšia ako kritická hodnota, predvolená pre objekt, je menšia ako kritická hodnota, predvolená hodnota je žiadny objekt. Signál spätnej väzby do PLC, vydajte príslušné smernice. Prahové hodnoty je možné nastaviť pomocou ľavo-pravého prepínača "PUSH" ľavého a pravého tlačidla, zvýšiť alebo znížiť hodnotu, zmeniť prah. (Zvyčajne nevyžaduje nastavenie), potom stlačte tlačidlo „PUSH“ na potvrdenie.

4.5 Tlačidlo "Mode/Cancel" späť na "spustenie" spusteného stavu. (Po dokončení nastavenia pre akýkoľvek návrat do spusteného stavu „spustiť“)

4.6 Zatvorte priehľadný kryt, nastavte koniec.

4.7 Keď je výrobok umiestnený, keď sa na etiketovacej stanici zistí elektrické oko na meracom signáli, spätná väzba do PLC, PLC vydá smernicu, etiketovací stroj začal svoju prácu súvisiacich častí.

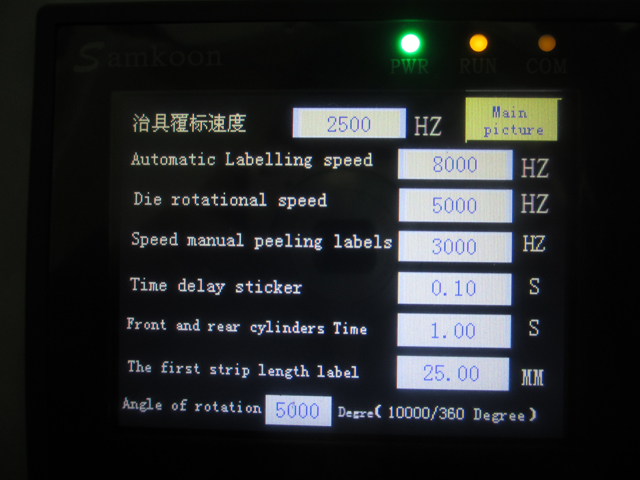

Elektronické ovládacie prvky

Riadiaci systém

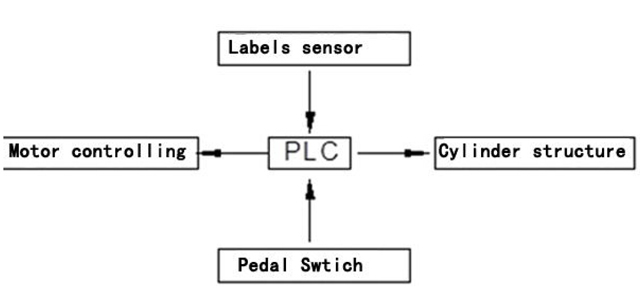

Princíp: Etiketovací stroj je založený na PLC, ktoré prijíma signály a riadi systém. Ako je znázornené na obrázku vyššie, keď je zošliapnutý „nožný spínač“, nožný spínač spustí signál na odoslanie do PLC a PLC ho spracuje podľa nastaveného programu a potom spustí „systém riadenia motora“ na realizovať proces odstraňovania a podávania etikety. Zároveň "snímač polohy štítku" (nazývaný aj elektrické oko na meranie štítku) bude vždy venovať pozornosť vzdialenosti, ktorú štítok prejde. Keď zadá vzdialenosť pre aktualizáciu štítku, "snímač polohy štítku" okamžite pošle signál do PLC. Podobne ho PLC spracuje podľa nastaveného programu a „systém riadenia motora“ vyšle signál na zastavenie a spustí stroj na odsávanie etikiet a systém etikiet, aby sa dokončilo odizolovanie a nalepenie štítku.

Bežné a vylúčené chyby

Poloha označenia je nestabilná

1. Tlakové zariadenie nemusí tesniť, čo môže mať za následok uvoľnenie, elektrický očný test je nepresný.

2. Trakčné teleso kĺže alebo nie je tesné, čo vedie k vyhladeniu spodného papiera.

3. Tvar alebo umiestnenie na prilepenie.

Odniesť

1. Prítlačné pásové zariadenia sú príliš utiahnuté, čo spôsobuje výrazné zníženie tlaku.

2. V automatickej prevádzke je označené bez odchýlky rektifikačné a opravuje späť na.

Kvalita označovania nie je dobrá, sú na ňom bubliny alebo záhyby

1. Štítok môže byť príliš tenký, na mäkké, tenké priehľadné štítky sa nevzťahuje zákon o prilepení

Zariadenie nemá žiadnu reakciu

1. Uistite sa, že elektrické vedenie nie je problém.

2. Potvrdený výstup prevodovky vedľa poistiek je neporušený, napríklad vyhorený, vymeňte ho

3. Môžu sa uvoľniť vnútorné rozvody, odborníci na opravu

Označte papier na konci pravidelnej zlomeniny

1. Prítlačné pásové zariadenia sú príliš utiahnuté, čo spôsobuje výrazné zníženie tlaku.

2. Môže označiť koniec nekvalitného papiera alebo hlboko v zuboch

Porucha alebo nefunkčnosť nasávacej hlavy, dochádza k neštandardnému správaniu

1. Zátka otvoru sacej hlavy spôsobuje nedostatočné sanie (garancia tlaku nad 0,7 MPa)

2. Smer fúkania fúkacieho potrubia je nesprávny, dá sa nastaviť pohybom a otáčaním

3. Tam, kde nie sú žiadne kryty štítkov, s priehľadným lepiacim tesnením, znížte stratu sania

Nepretržité štítky

Elektrické oko nie je správne nastavené, elektrické oko sa resetuje

Zber materiálov z recyklovaného papiera na konci voľného

Väčšinou starne za hnacím remeňom, vymeňte nový remeň.

Výroba štítkov

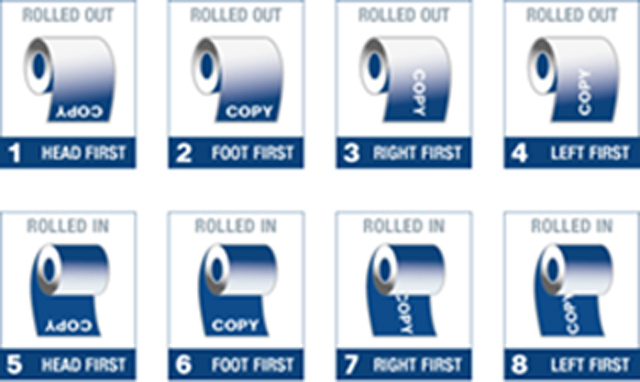

1. Pri výrobe štítkov si všimnite smer okolo bóje.

2. Zabezpečte, aby magické oko detekovalo otvor cudzieho materiálu, dierovanie papiera cez noc, inak nerozpoznané elektrické oko, ktoré spôsobuje duplicitné štítky.

3. Uistite sa, že štítok a spodný papier sa hladko rozdelia.

Bežná údržba

1. Pri bežnom používaní môže byť zariadenie pravidelne kontrolované.

2. Zariadenie na pravidelnú kontrolu prachu a antikoróznu úpravu.

3. Nepoužívajte dlhší čas, odpojte napájanie, ktoré chcete, a vykonajte údržbu.

príloha

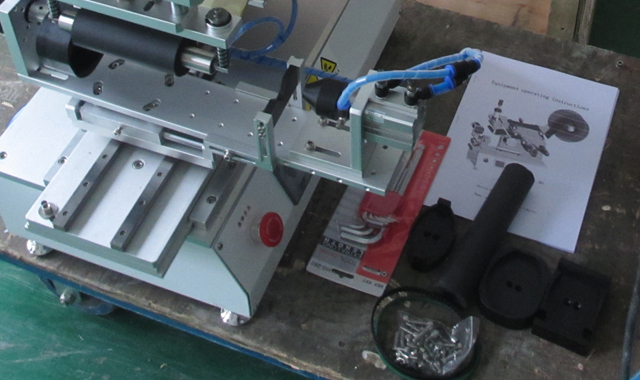

Toto označenie štandardného príslušenstva: návod na obsluhu, šesťhranné kľúče, elektrický skrutkovač na nastavenie oka.

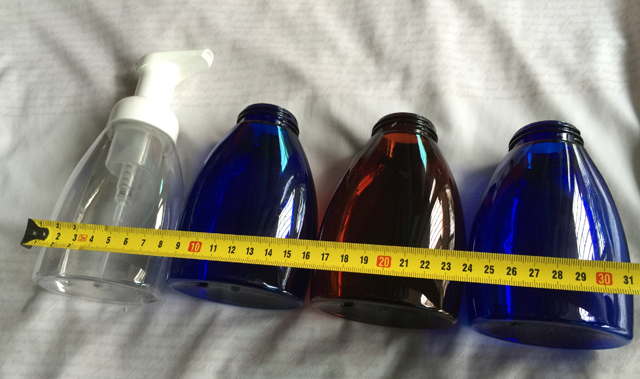

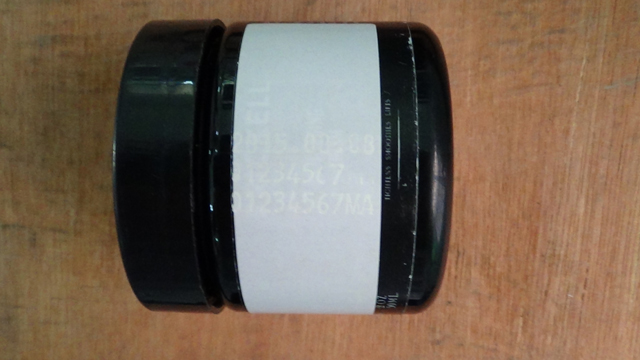

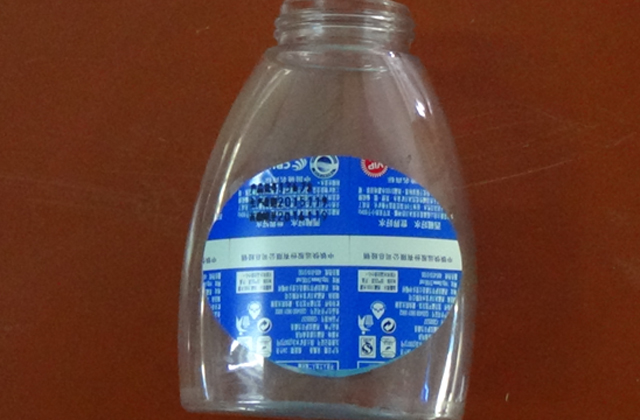

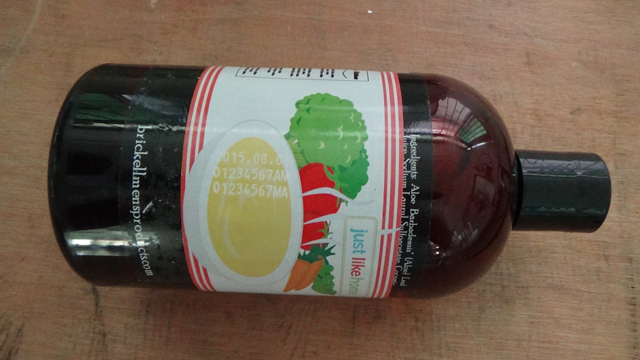

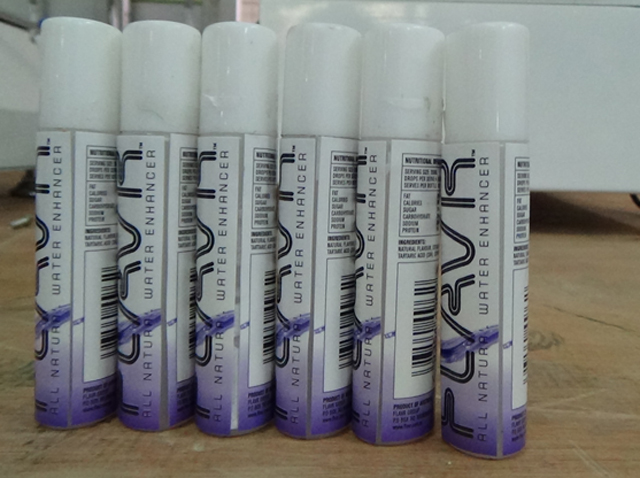

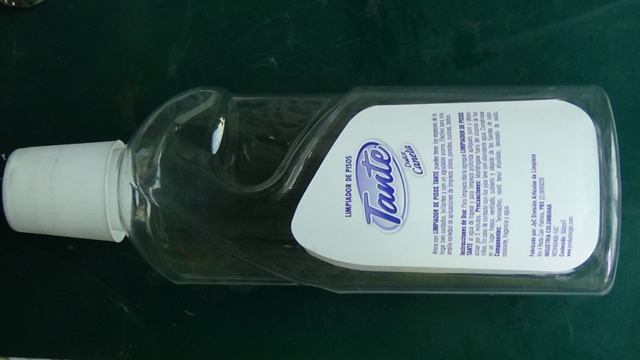

Vzorky označovania pre rôzne tvary fliaš:
