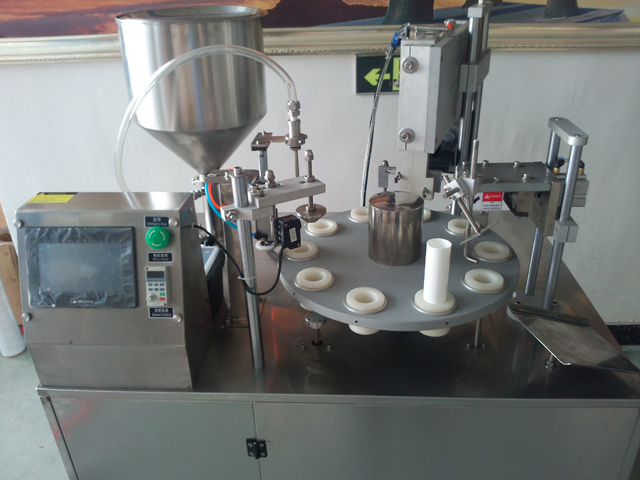

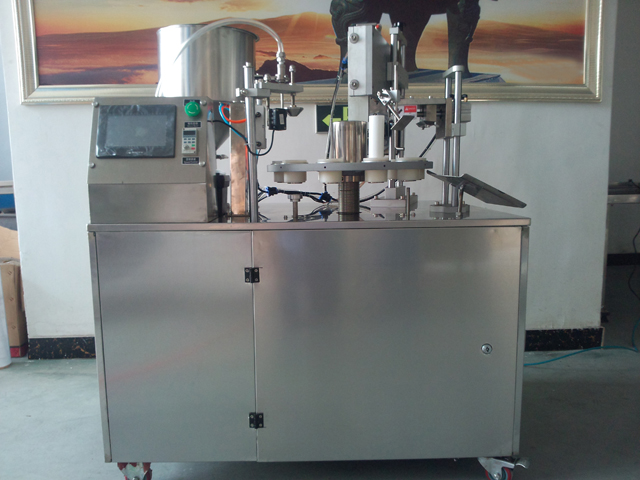

Ultrazvukový tesniaci stroj na plnenie farmaceutických kozmetických skúmaviek

• Model: VK-TFS-006U
• Napätie: 220V/50Hz/60Hz
• Produktivita: 20-30ks/min
• Rozmer: 1090x1250x1680mm (D*Š*V)
• Hmotnosť: 270 kg
• Objem náplne: 10-300ml
• Priemer rúrky: 10-60 mm
• Výkon: 2,0KW - 3,3KW
• Presnosť: ± 1 %
• Materiál: nehrdzavejúca oceľ 304
• Riadenie: riadiaci systém PLC

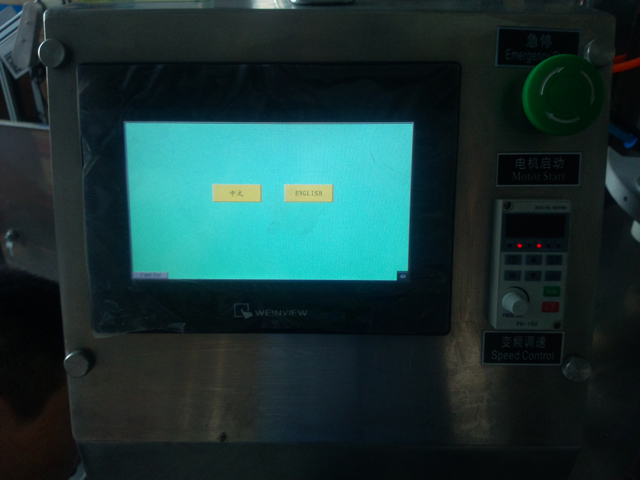

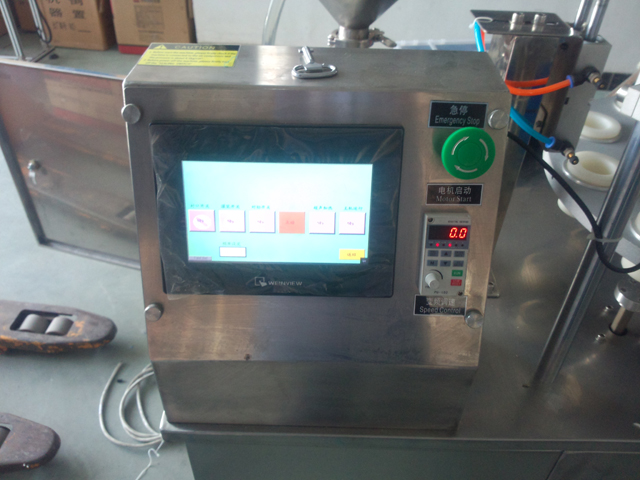

• Displej: Dotykový displej
• Výška rúry: 2-200 (mm)

Zobraziť video

Poloautomatický plniaci a uzatvárací stroj je špeciálne navrhnutý pre produkty, ktoré majú malé množstvo a špeciálny priemer rúrky. Stroj má prednosť vysokorýchlostného plniaceho a uzatváracieho stroja s vysoko automatickou prevádzkou a beží hladko. Môže to byť automatické plnenie trubíc, tesnenie, rezanie a tlač dátumu. Jedinečný jednohlavý dizajn sa ľahšie čistí. Pohodlnejšie na zmenu veľkosti a jednoduchšie na ovládanie. Je vhodný najmä na výrobu lekárskych krémov, zubných pást, kozmetiky, lepidiel, lepidiel, kečupov a umeleckých paliet.

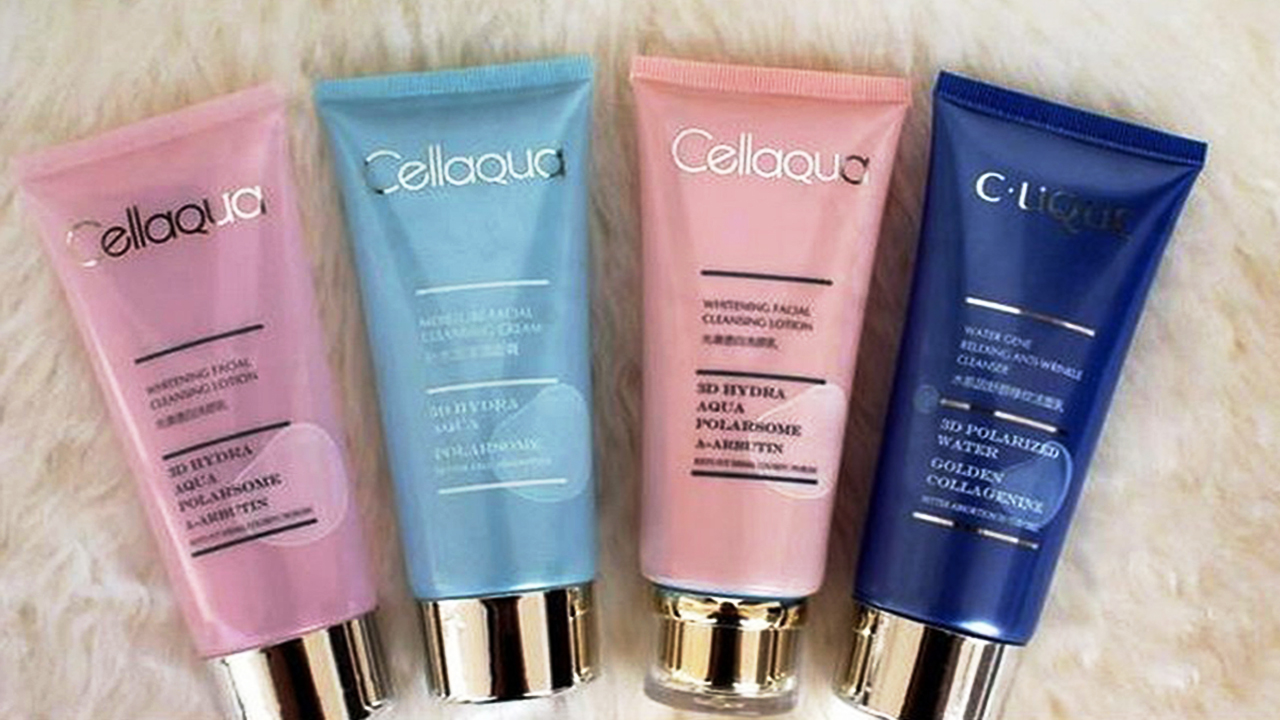

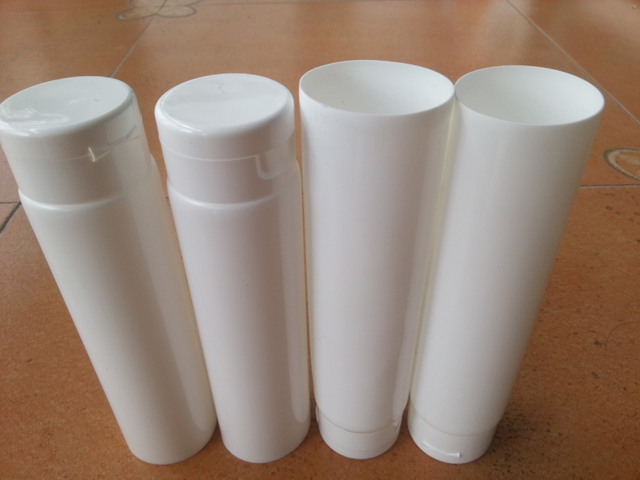

Vzorky rúrok

Pracovný princíp

Stroj je ovládaný PLC a dotykovou obrazovkou, použitie 12 rovnakých staníc, plastová hadica zase na trubici, značky, plnenie, tesnenie, rezanie a vysúvanie trubice. Vložte plastovú hadicu do zásuvky, zapnite funkčný spínač, stlačte tlačidlo chodu, stroj spustí pravidelnú prácu pod kontrolou PLC: otočný sa začal otáčať proti smeru hodinových ručičiek pracovnej stanice, po nasadení sa zastavilo otáčanie kolieska, potom na trubici, značky , plnenie, tesnenie, rezanie a práca s telom rúry (poznámka: plniaci a tesniaci mechanizmus vybavený infračerveným detekčným spínačom, musí byť detekovaný, ak bude plastová hadica fungovať).

Keď každý koniec práce, každá agentúra resetuje. Na jednom konci pracovného cyklu, na ďalšom pracovnom cykle, cyklu. Po pracovnom cykle sa plastová hadica s otočným presunutím podľa toho presunie na ďalšiu stanicu.

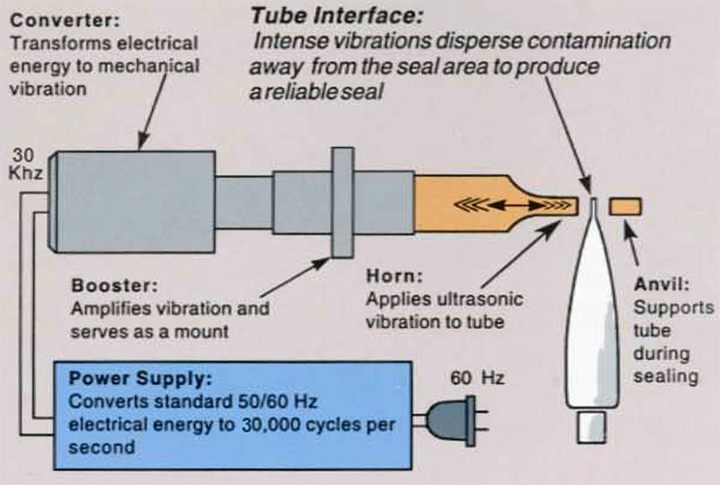

Ako funguje ultrazvukové tesnenie

Ultrazvukové tesnenie rúrok je navrhnuté tak, aby sa dalo namontovať na prakticky všetky štýly plniacich strojov. Keď sa rúrka posunie do stanice na utesnenie ultrazvukovej rúrky, spínač sa zatvorí, aby sa spustil cyklus zvárania. Vzduch je nasmerovaný do valcov, aby posúval zváraciu nákovu a ultrazvukovú trysku smerom k stredovej línii rúrky.

Rúrka je uzavretá do vopred nastavenej medzery a držaná pre aplikáciu zvukovej energie.

Ultrazvukový zdroj energie odoberá 50/60 Hz elektrickú energiu a premieňa ju na 30 000 cyklov za sekundu prostredníctvom výkonového oscilátora.

Táto vysokofrekvenčná elektrická energia sa aplikuje na konvertor, ktorý transformuje elektrický prúd na vysokofrekvenčné mechanické vibrácie.

Zvuková energia spôsobuje, že klaksón vibruje proti koncu trubice rýchlosťou 30 000 cyklov za sekundu.

Intenzívne vibrácie rozptyľujú akúkoľvek kontamináciu z oblasti tesnenia a generujú teplo na spojenie materiálu.

Energia sa potom zastaví a trubica sa na krátky čas ponechá zatvorená (zvyčajne 0,05 až 0,150 sekúnd).

Potom trubica ide do ďalšej stanice na plniacej linke. Typické časy cyklu sa pohybujú od 45 do 80 jednotiek za minútu, v závislosti od priemeru rúrky a materiálu.

Vlastnosti

Plastová hadica cez rúrku, značky, plnenie, tesnenie, rezanie a vyťahovanie rúrky, dokončenie strojového balenia.

• Ultrazvuková technológia tesniaceho stroja na plnenie rúrok s ovládacím systémom dotykovej obrazovky
• Kryty a obklady vyrobené z nehrdzavejúcej ocele 304, potvrdzujú štandard GMP
• Kontaktné diely v SS 304
• Pozitívna plniaca tryska. Pneumatický vypínací systém. (Aby sa predišlo problémom s chvostom)
• Bez trubice Bez naplnenia / Bez trubice Bez tesnenia Teplovzdušné ohrievanie trubíc zvnútra a vonkajšie chladenie, aby sa predišlo preliačinám na tesnení, sú ovládacie dotykové obrazovky PLC

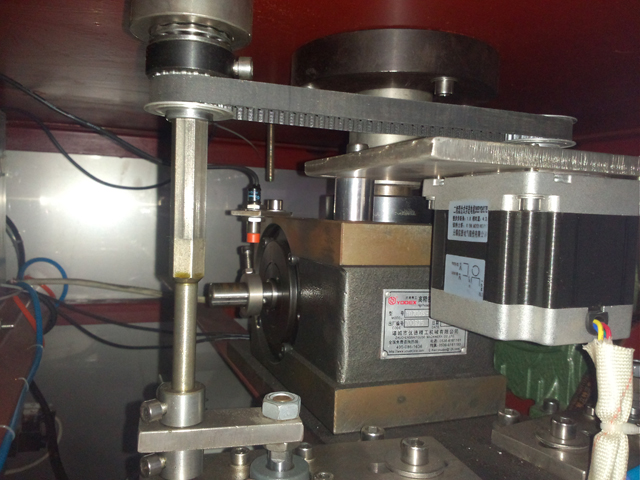

• Ferguson indexer

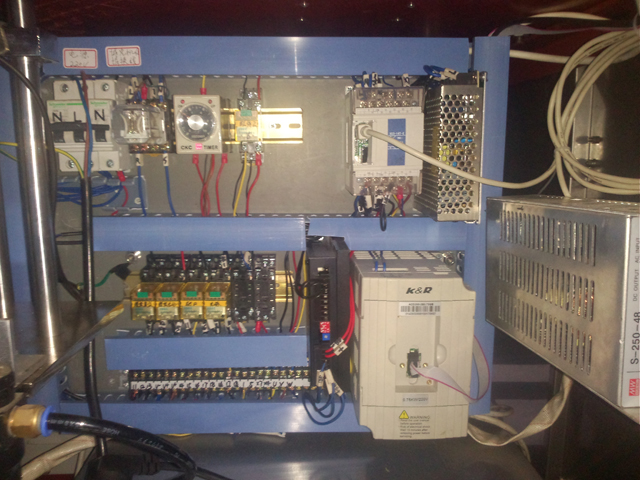

• Panelová skrinka, ktorá je ľahko prístupná
• Obojstranné dávkové kódovanie maximálne 12 znakov.
• Objem náplne od 5 ml do 200 ml. s vymeniteľnými pumpičkami. 3 ml až 30 ml, 30 ml až 100 ml a 100 ml až 250 ml
• Priemer rúrky: min 10mm – max.50mm.
• Výstup až 1600 až 2200 trubíc za hodinu.
• Počítadlo rúr
• Ľahko nastaviteľná tesniaca hlava

Hlavné technické parametre

Detailné obrázky

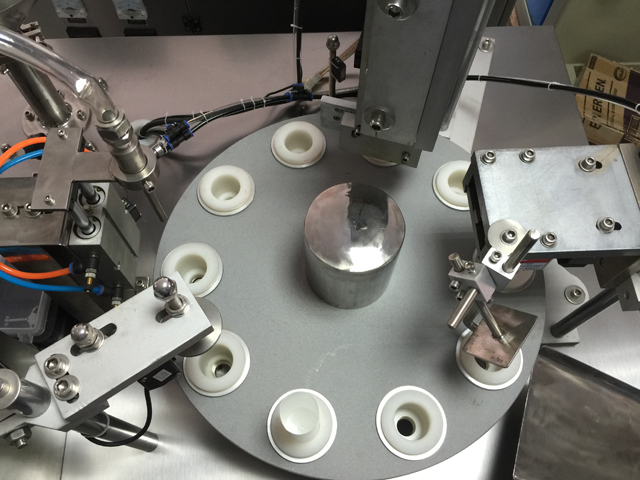

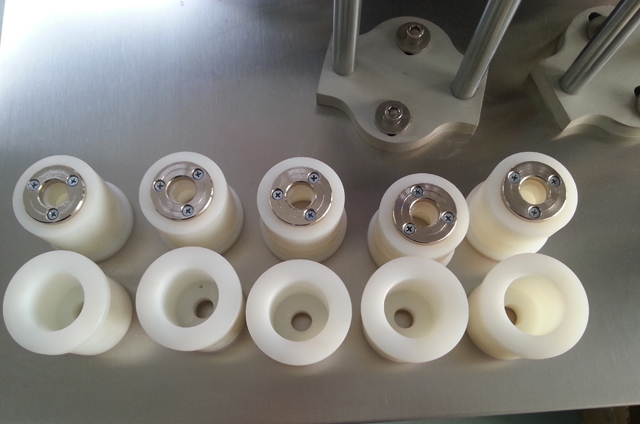

Držiak skúmaviek z plniaceho zariadenia na ultrazvukové tesnenie

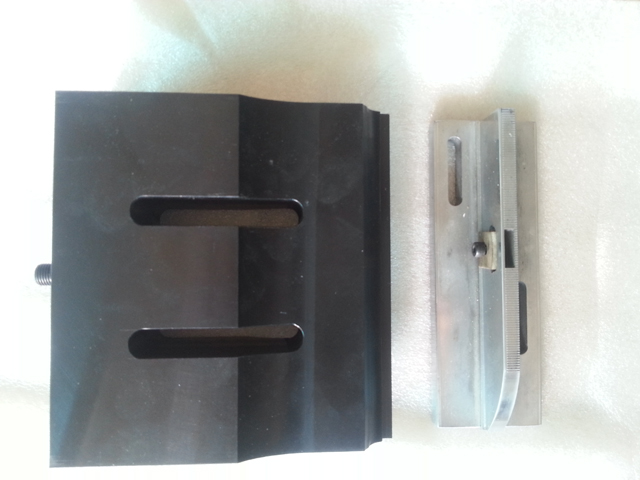

Forma na hadicu pre náhradnú frézu

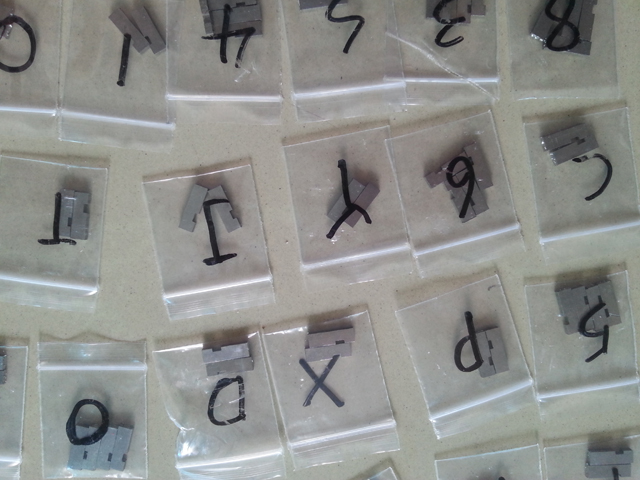

Písmená na kódovanie dátumu

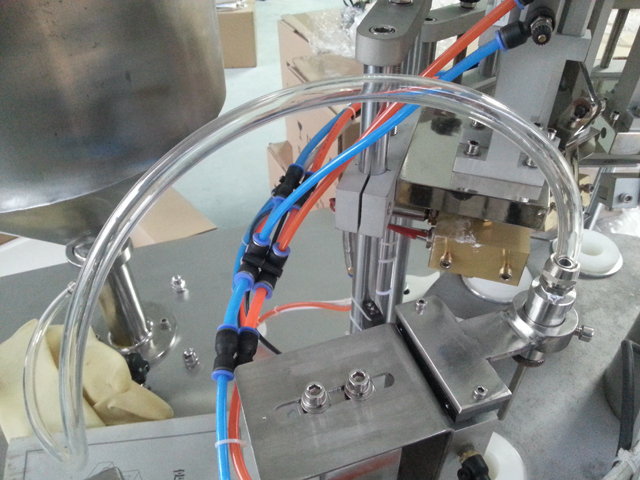

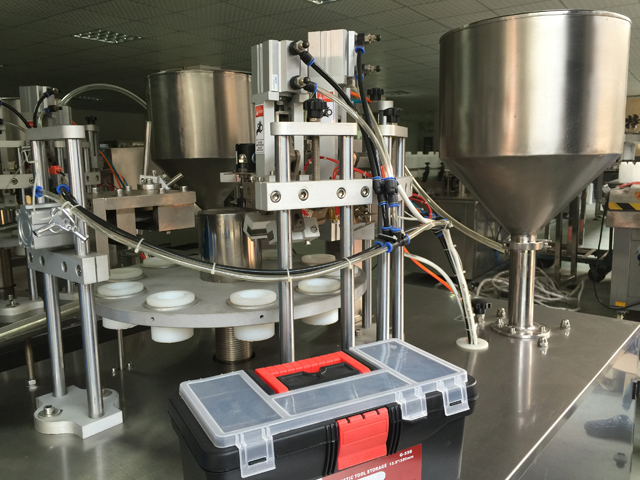

Pneumatická časť zblízka na plniaci ultrazvukový špičkový tesniaci stroj:

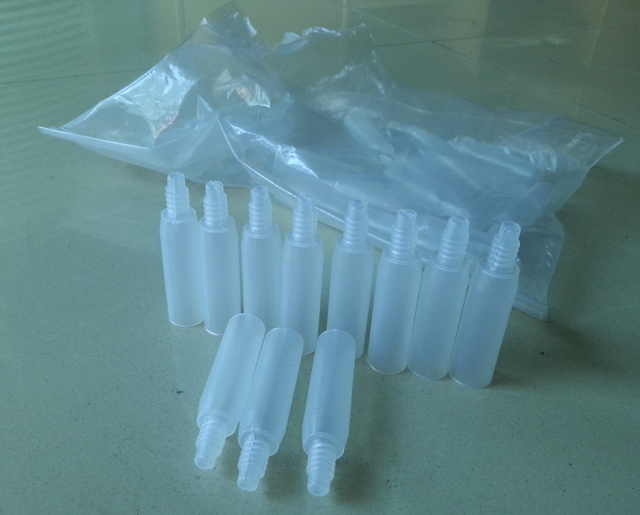

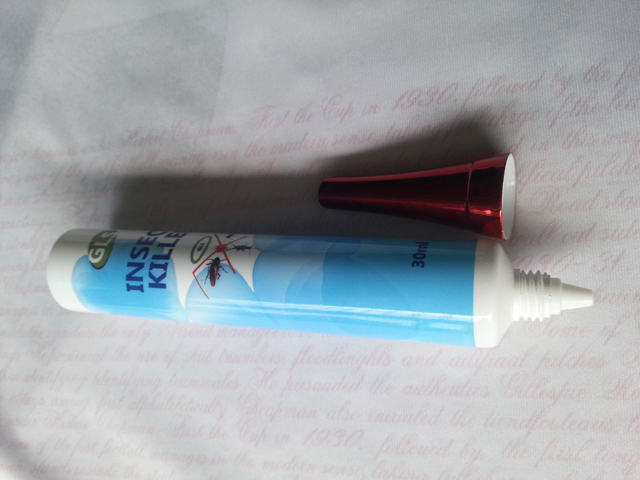

Vzorky strojov na plnenie ultrazvukových rúrok pre plastové rúrky:

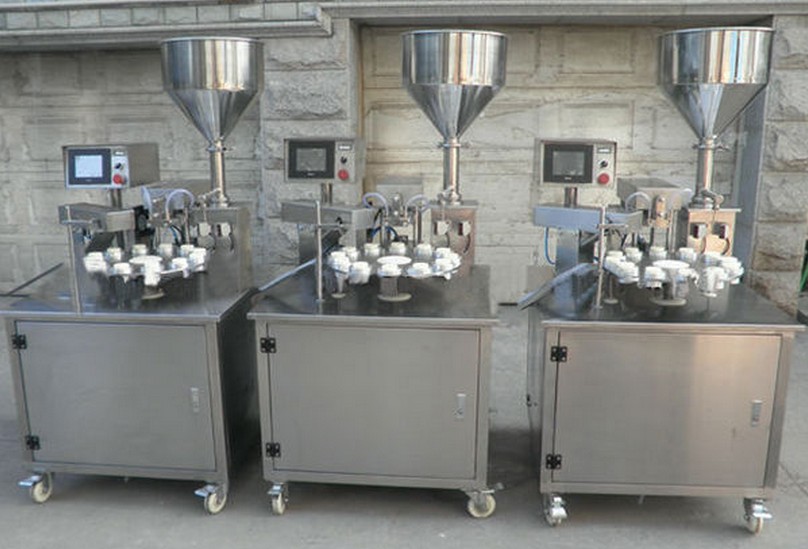

Ultrazvukový tesniaci stroj na plnenie rúrok bez fumigácie

Záruka: Na všetky stroje sa vzťahuje záruka 1 rok. (Zo záruky sú vyňaté problémy v dôsledku nehôd, nesprávneho použitia, nesprávneho použitia, poškodenia pri skladovaní, nedbalosti alebo úpravy zariadenia alebo jeho komponentov. Záruka nie je zahrnutá ani na ľahko rozbitný náhradný diel)

Inštalácia: Po príchode stroja do vašej továrne, ak potrebujete, náš technik príde k vám, aby nainštaloval a otestoval stroj a tiež zaškolil vášho pracovníka na obsluhu stroja (čas školenia závisí od vášho pracovníka). Výdavky (letenka, strava, hotel, cestovné vo vašej krajine) by mali byť na vašom účte a za technika musíte zaplatiť 150 USD za deň. Môžete tiež ísť do našej továrne na školenie.

Po servise: Ak sa vyskytne problém na stroji, náš technik príde k vám, aby stroj čo najskôr opravil. Náklady by mali byť na vašom účte (ako je uvedené vyššie).
