Peristaltické čerpadlo s dávkovacím uzáverom kvapalín pre esenciálny olej

• Model: VK-MFC
• Objem náplne: 1ml až 150ml
• Plniaca tryska: 2 sady
• Hmotnosť: cca 550 kg
• Napájanie: 220V 50Hz
• Príkon: 1,75kw
• Tlak vzduchu: 4-7kgf/cm2
• Kapacita: Okolo 20~30ks/min

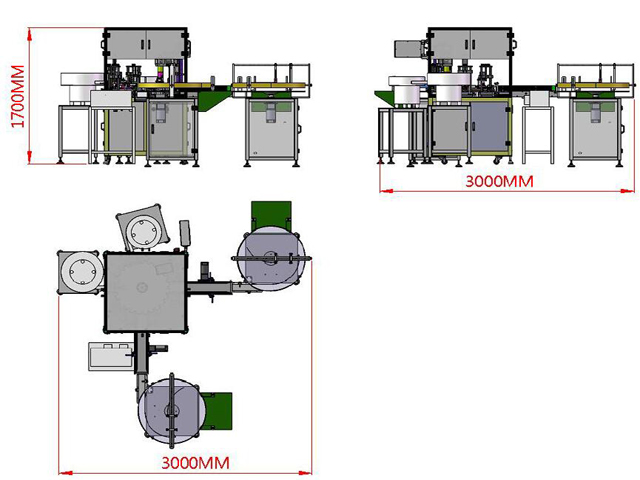

• Celkové rozmery: 3500 mm * 3000 mm * 1700 mm

Zobraziť video

Dobrý plniaci stroj je ten, ktorý maximalizuje výkon a zjednodušuje zmeny. VKPAK vyvíja stroje na dávkovanie malých fľaštičiek, ako sú plniace očné kvapky, esenciálny olej, E-liquid a iné tekuté materiály na každodenné použitie.

Ako navrhnúť plniacu linku so súvisiacimi strojmi je v bodoch 5 uvedených nižšie:

1. Produkt je kráľ

Pri výbere konkrétneho plniaceho stroja je dobré začať poznať presné vlastnosti tekutého produktu. Je to voľne tečúca kvapalina? To by mohlo fungovať lepšie s plniacim strojom s časovaným prietokom, kde sa každý cyklus dodáva rovnaký objem produktu. Čo ak je produkt viskóznejší? Na tento účel by mohla byť správna výplňová kvapalina.

2. Univerzálnosť produktov a kontajnerov

Kvôli širokej škále produktov balených v závodoch stále viac spracovateľov hľadá plnivá, ktoré dokážu zvládnuť viacero konceptov. Poskytovatelia zariadení tomu rozumejú, ale možno ešte nie sú schopní poskytnúť všeliek.

Zákazníci požadujú, aby nové plniace zariadenie bolo všestrannejšie a dokázalo spracovať celý rad rôznych produktov. Okrem toho sú plniace dýzy navrhnuté pre špecifické aplikácie a dajú sa ľahko vymeniť.

3. Presnosť a účinnosť

Správne naplnené nádoby je jedným z kľúčových prvkov na zabezpečenie kvality produktov a kontrolné rozdávanie. Nedostatočne naplnené fľaše môžu v najlepšom prípade viesť k sťažnostiam spotrebiteľov a v horšom prípade môžu dostať spoločnosť pred súd. Prepĺňanie však môže byť nákladné a nehospodárne. To znamená, že plnivo musí byť presné a dôsledne udržiavať túto presnosť v priebehu rokov.

4. Minimalizácia času prechodu prostredníctvom hygienického dizajnu

S mnohými spracovateľmi, ktorí zvyšujú rozmanitosť produktov na plnenie, je aj naďalej hlavným zameraním minimalizácia času čistenia a výmeny. Plnidlá s funkciou automatického čistenia na mieste (CIP) sú už dlho identifikované ako spôsob, ako urýchliť proces čistenia.

5. Interakcia operátora

Aj keď plniace stroje smerujú k väčšej automatizácii, zariadenia musia byť pre operátorov ľahko použiteľné. Väčšia pozornosť sa venuje navrhovaniu intuitívneho rozhrania človek-stroj (HMI) s panelmi, ktoré sa ľahšie používajú a čítajú.

Ak vezmeme do úvahy 5 bodov na navrhnutie jedného stroja, náš VK-MFC je špeciálne vhodný na plnenie esenciálneho oleja.

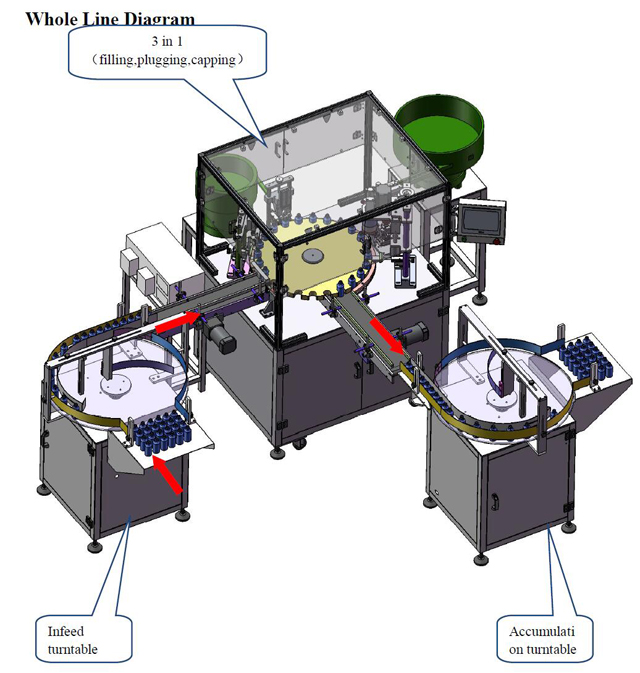

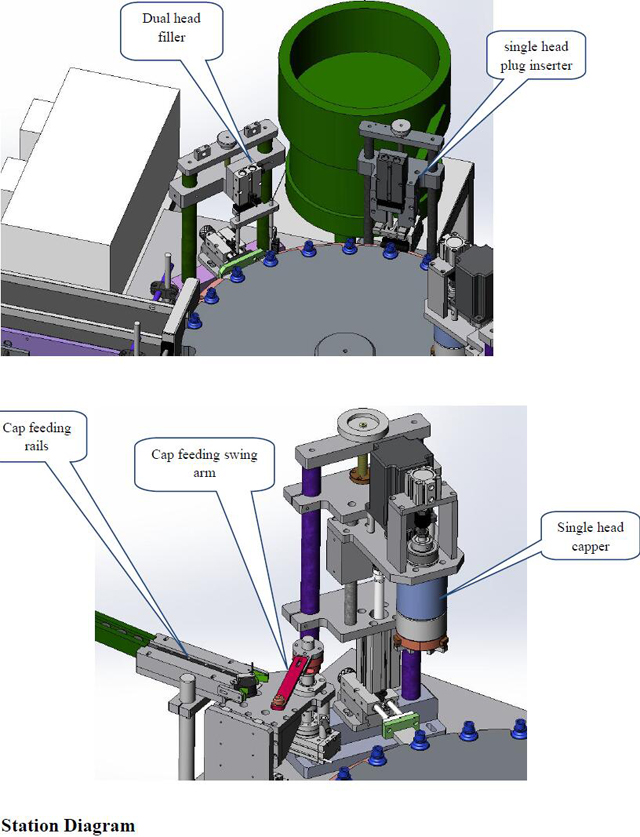

Kreslenie

Spôsob plnenia peristaltického čerpadla, ako zabrániť krížovej kontaminácii materiálov:

Esenciálne oleje a extrakty sú produkty vysokej hodnoty s nízkou viskozitou, ktoré sa zvyčajne predávajú v malých sklenených liekovkách. Plniaci stroj s peristaltickým čerpadlom je ideálny pre tieto produkty z dôvodu presnosti malých veľkostí náplne, ľahkého čistenia a preto, že nemôže dôjsť ku krížovej kontaminácii rôznych produktov prevádzkovaných na rovnakom plniacom stroji.

Krížovej kontaminácii je zabránené, pretože jediná vec, ktorá sa dotýka kvapaliny, je samotná peristaltická hadička, ktorá je zložená zo silikónu alebo iných inertných špeciálnych polymérnych materiálov. Táto hadička je lacná a dá sa ľahko vyčistiť, vyčleniť na konkrétnu kvapalinu alebo ju po použití jednoducho vyhodiť. Veľkosť potrubia zvolená v tomto stroji závisí od veľkosti náplne a požadovanej presnosti. Čím menší priemer použitej hadičky, tým vyššia presnosť, ale pomalšia rýchlosť plnenia. To vysvetľuje, prečo je tento stroj najlepšie využitý na malých výplniach, kde je potrebná vysoká presnosť. Veľké veľkosti náplne väčšie ako 1 liter sa na tomto type stroja zvyčajne neplnia, pretože čas cyklu plnenia môže byť zdĺhavý. Ale pre typickú veľkosť náplne 5 až 10 ml je to opäť ideálny stroj. Peristaltický plniaci stroj dominuje tomuto odvetviu, pretože existuje malý alebo žiadny odpad drahého produktu.

Pred prvým použitím si treba prečítať

1: Pred zapojením stroja sa uistite, že je vypínač v stave 【zatvorené】, a potom postupujte podľa pokynov.

2: Ak stroj dlho nebeží, utrite ho suchou handričkou; by sa nemal používať korozívny čistiaci prostriedok.

3: Je prísne zakázané striekať kvapalinu do elektrickej skrinky stroja, aby sa zabránilo korózii vnútorných elektrických komponentov a následnému skratu.

4: Podľa baliaceho zoznamu zariadení skontrolujte, či zariadenie, model materiálu, špecifikácia a množstvo by mali spĺňať požiadavky noriem dizajnu a výrobkov a mali by mať osvedčenie o kvalifikácii produktu.

5: Skontrolujte, či vzhľad zariadenia nemá žiadnu deformáciu, poškodenie alebo koróziu, rotácia rotujúcich hriadeľov by mala byť flexibilná a bez stagnácie svetla.

6: Tento stroj je jednofázový AC 110V, napájacia zástrčka je plochá 2 zástrčka, ktorá by mala byť zasunutá do elektrickej zásuvky s uzemňovacím vodičom.

Technické parametre

• Model: VK-MFC
• Objem náplne: 1ml až 150ml
• Plniaca tryska: 2 sady
• Hmotnosť: cca 550 kg
• Napájanie: 220V 50Hz
• Príkon: 1,75kw
• Tlak vzduchu: 4-7kgf/cm2
• Kapacita: Okolo 20~30ks/min
• Celkové rozmery: 3500 mm * 3000 mm * 1700 mm

Konfigurácie

Preventívne opatrenia pred spustením plniaceho stroja:

1. Stroj využíva jednofázové napätie 1100 V AC. Pred spustením skontrolujte, či je zapojenie správne.
2. Skontrolujte, či je zdroj vzduchu normálny.
3. Skontrolujte, či sa na stroji a forme nenachádzajú cudzie predmety. Ak áno, vymažte to včas.
4. Skontrolujte, či je prívod vody peristaltického čerpadla úplne vložený do vody.
5. Pred automatickým spustením skontrolujte, či je ihla zarovnaná s úzkym hrdlom a či je možné stlačiť zástrčku.

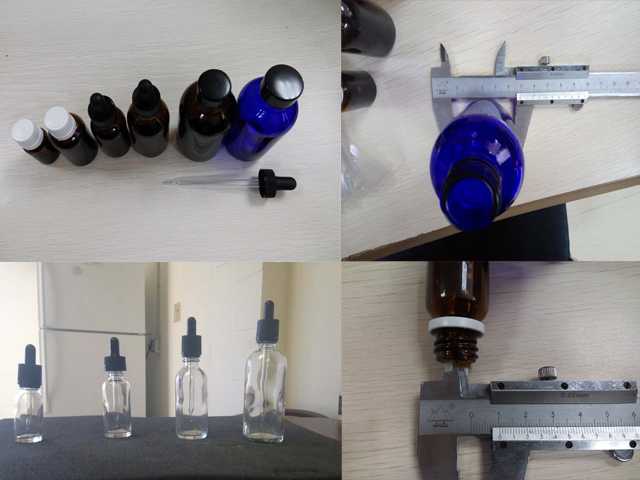

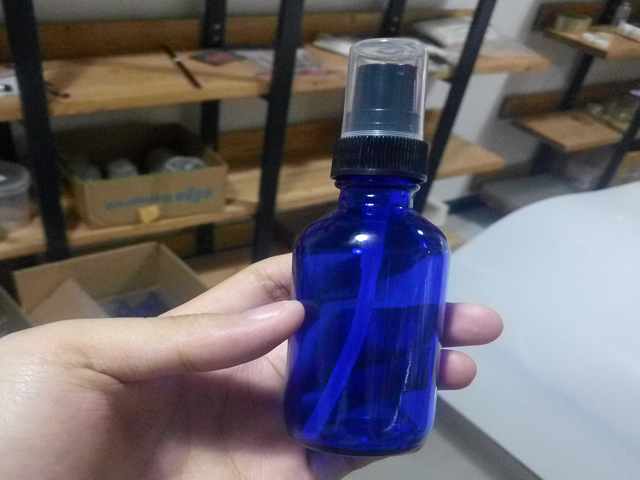

Vzorky
