Monoblokový stroj na plnenie malých kvapkových fliaš na uzatváranie uzáverov

• Model: VK-MFC
• Napájanie: ~220V/jednofázové
• Prúd: 7A
• Frekvencia: 50 Hz
• Tlak vzduchu: 0,7 MPa
• Výkon: 1100W
• Veľkosť: 1900*1550*1850mm
• Hmotnosť: 485 kg
• Celková hmotnosť: 555 kg
• Objem náplne: 1ml až 150ml
• Stroj je možné prispôsobiť a práškovať v štandarde USA

Zobraziť video

Upozornenie pred spustením stroja

1. Stroj je napájaný jednofázovým / 220V striedavým prúdom; Pred zapnutím stroja skontrolujte správne pripojenie.
2. Skontrolujte, či je tlak vzduchu pripojený správnym spôsobom.
3. Ak sú na stroji a vo forme cudzie predmety, odstráňte cudzie predmety;
4. Skontrolujte, či sú hadice spojené s peristaltickými čerpadlami umiestnené v nádrži na materiály;
5. Skontrolujte, či sú plniace dýzy zarovnané s ústím fliaš a či sú uzávery hláv s fľašami;

Základné údaje

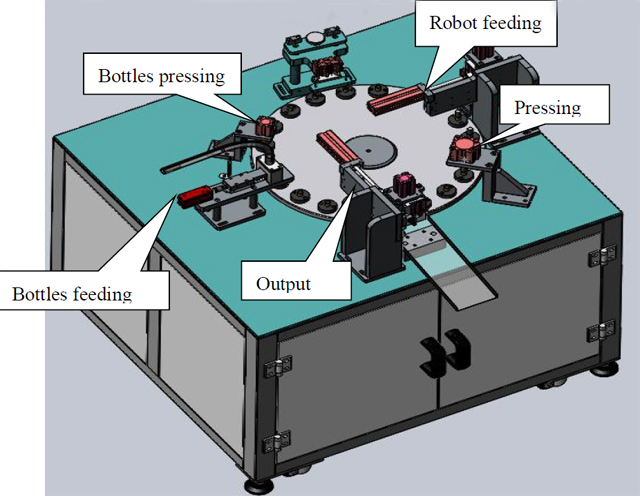

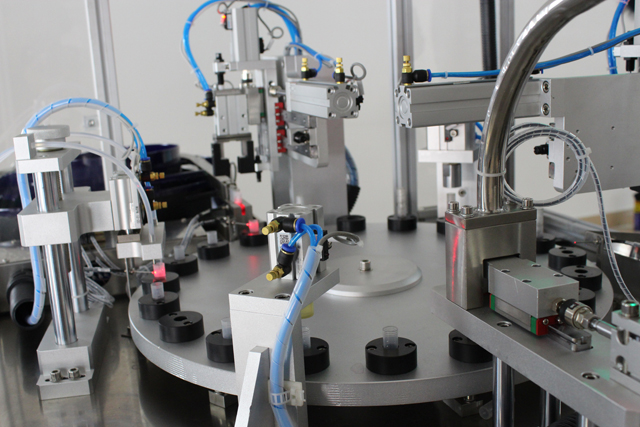

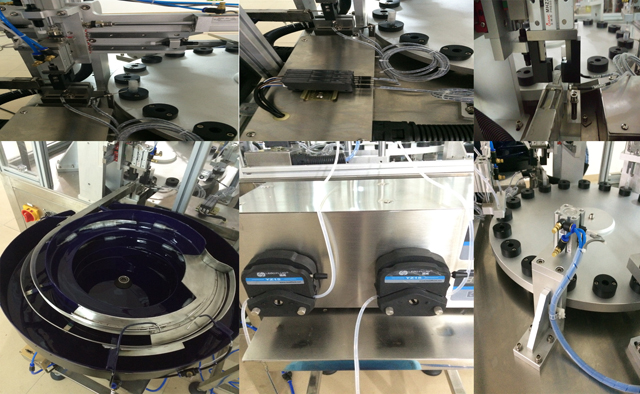

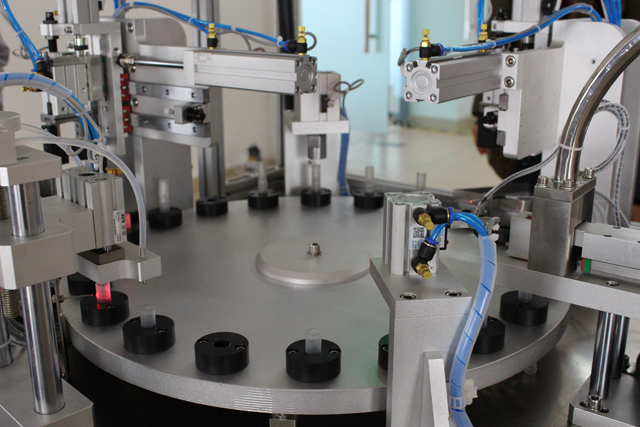

Stroj Zatvorte Obrázky A Kreslenie

Vysvetlenie stanice:

1. Podávanie fliaš: Vibračná misa podávajúca fľaše, pneumatické prvky nasmerujú fľaše do otočného taniera, potom sa pneumatické prvky stiahnu;
2. Lisovanie fliaš: Vďaka voľnému pádu z fliaš napájaných pneumatickými prvkami sa fľaša dostane na dno držiaka;
3. Plniaca stanica: Naplňte kvapalinu do fliaš; stanica spolupracuje s peristaltickými čerpadlami;
4. Robotické kŕmenie: robot plní pumpu do fliaš.
5. Lisovacia stanica: Utiahnite fľaše pomocou pumpy;
6. Výstup: vysúvanie finálnych produktov z otočného taniera

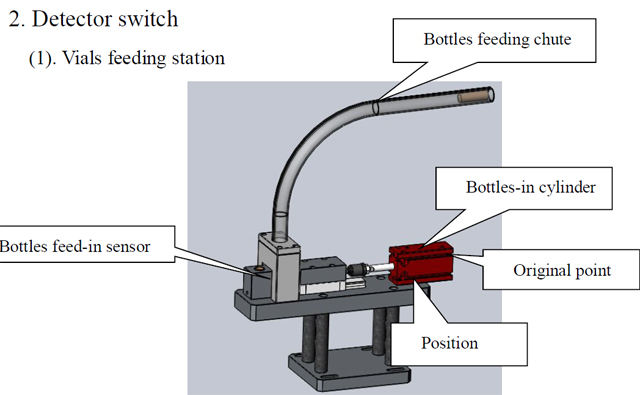

Spínač detektora

(1). Stanica na kŕmenie liekoviek

1. Valec na vkladanie fliaš: Zaveďte fľaše v žľabe do otočného taniera
2. Pôvodný bod: Fľaše vo valci pôvodné miesto
3. Bottles-in Position: znak fliaš v správnej polohe
4. Senzor prívodu: 2 kusy vlákien snímajú polohu v žľabe; Ani jedno vlákno nedokáže rozpoznať fľaše, potom nebude fungovať valec pre fľašu.

Upozornenie: Stroj je prevádzkovaný v plne automatickom režime; všimnite si detekčné spínače

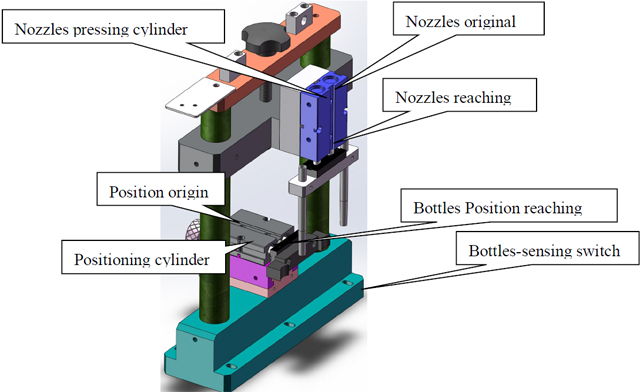

Podkladacia stanica

1. Spínač snímania fliaš: Detekcia materiálov pod stanicou a aktivácia stanice;.
2. Polohovací valec: Detekčný spínač zistí, že pod stanicou je materiál, valec umiestni materiál;
3. Pôvod polohy fliaš: Prepínač je značka pre ukončenie činnosti staníc a činnosť otočného taniera;
4. Dosahovanie polohy fliaš: Polohovací valec dokončuje dosahovanie fliaš
5. Valec na lisovanie trysiek: Dosiahnite plniace trysky do fliaš;
6. Trysky stláčajúce pôvodný bod: tryska sa sťahuje do pôvodného bodu;
7. Dosah dýz: zistite, či plniaca dýza siaha do fliaš alebo nie

Lisovacia stanica čerpadla

1. Spínač detekcie stanice fliaš: Detekcia materiálov pod stanicou a aktivácia stanice;
2. Polohovací valec: Detekčný spínač zistí, že pod stanicou je materiál, valec umiestni materiál;
3. Pôvod polohy fliaš: Prepínač je značka pre ukončenie činnosti staníc a činnosť otočného taniera;
4. Upínací valec: Upínanie čerpadla;
5. Pôvod upnutia: Upínanie v uvoľnenej situácii;
6. Upínacie dosahy: Fľaše siahajúce do stanice;
7. Detektor dosiahnutia pumpy: Vibračná nádoba nasmeruje vnútornú zátku do žľabu a potom zistí, či je vnútorná zátka umiestnená správne, aby sa aktivovala ďalšia činnosť;
8. Valec čerpadla: vezmite a umiestnite čerpadlo;
9. Horizontálny pohyblivý valec pumpy: umiestnite upnutú pumpu na vrch fľaše v otočnom tanieri.

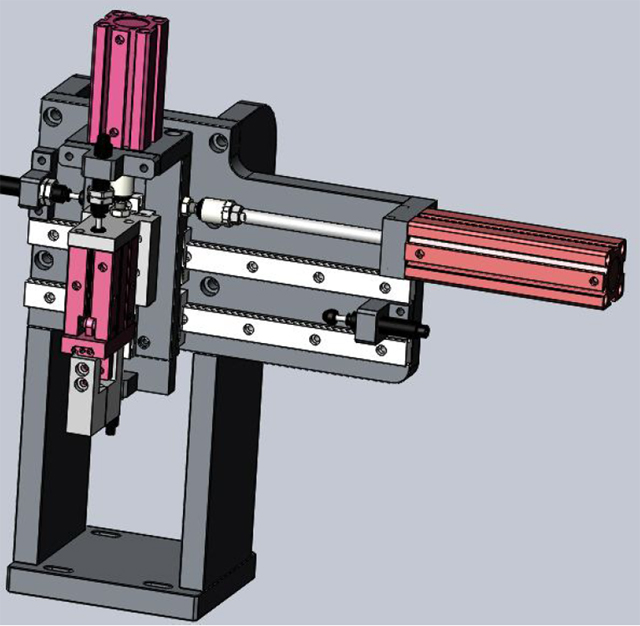

Výstupná stanica

Rovnaký pracovný princíp ako vyššie uvedená čerpacia lisovacia stanica;

Údržba

1. Je potrebné kontrolovať a udržiavať stroj, aby sa stroj predĺžil a optimalizovala funkcia stroja;

Pracovný stroj by sa mal udržiavať každé tri mesiace; Ložiská a časť prevodovky musia byť namazané mazivom; Mazanie sa musí vykonávať pravidelne; Olej na posuvnú dráhu (N68) by sa mal pridávať do dielu, ako je pohyb vratného mechanizmu alebo zdvíhanie dvakrát denne; Automobilový olej (N68) by sa mal pridať do rotačných alebo výkyvných častí; Každých pol mesiaca pridajte mazivo do drážky vačky; Každý mesiac raz pre olejovú trysku pridaním maziva;

2. Nikdy nepoužívajte kovové nástroje na udieranie alebo škrabanie povrchu, kde je lepenie zlepené na častiach, ako sú komponenty alebo plesne.

3. Ak stroj prestane bežať na dlhší čas, pridajte mazivo na mazanie častí, ako je prevodovka alebo ložisková časť; Stroj tiež ošetrujte vodotesnou ochranou.

4. Na stroj nikdy neklaďte žiadne predmety, aby nedošlo k poškodeniu stroja.

5. Pravidelne čistite prach vo vnútri komponentov a tiež kontrolujte všetky skrutky a opravte všetky uvoľnené skrutky.

6. V určitom čase skontrolujte skrutky na svorkách pre zapojenie a uistite sa, že je skrutka upevnená;

7. Skontrolujte, či v natiahnutej kabeláži od elektrických skríň nie je uvoľnená stanica; Ak je diel príliš voľný, skrutku znova upevnite, aby ste predišli oderu alebo poškodeniu izolačnej vrstvy, čo môže spôsobiť elektrický únik;

8. Skontrolujte ľahko opotrebované náplasti a poškodené včas vymeňte;

Balenie a doprava

Nikdy nepokladajte stroj vodorovne alebo zvisle nadol; Demontujte nohu stroja a pripevnite celý stroj k spodnej časti prepravky. Stroj by mal zostať nehybný v prepravke bez toho, aby sa počas prepravy uvoľnil z prepravky alebo trepacej stanice;

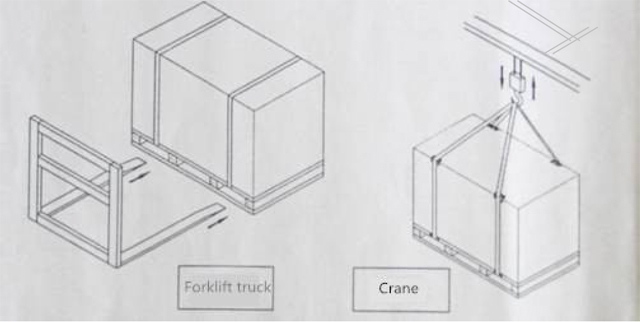

Balenie stroja by malo byť neutrálne; Pri premiestňovaní stroja použite vysokozdvižný vozík alebo žeriav a pohybujte strojom zospodu stabilným pohybom; Všimnite si ilustráciu na obrázku, ako je uvedené nižšie; pri zdvíhaní a kývaní stroja by sa žeriav nemal dostať do kontaktu so strojom. Pripevnite stroj 4 ks skrutiek M16X200 a potom spojte žeriavy a skrutky na zdvíhanie a otáčanie strojov. Medzitým odpruženie ochranných predmetov pod strojom. V prípade potreby použite vzperu na stabilné zdvíhanie (zobrazené ako na obrázku nižšie)

Pred rozbalením prepravky skontrolujte, či na prepravke nie je nejaké poškodenie; Ak dôjde na prepravke k akémukoľvek poškodeniu, prepravku neotvárajte a ihneď kontaktujte prepravnú spoločnosť; Otvorte prepravku pod dohľadom pracovníkov prepravy a zaznamenajte proces;

Čo sa týka bezpečnosti, vzdialenosť vysokozdvižného vozíka od zeme by mala byť menšia ako 1 m; Ak stroj presúvate pomocou žeriavu, vzdialenosť by sa mala udržiavať od 2 metrov do 2,5 metra
