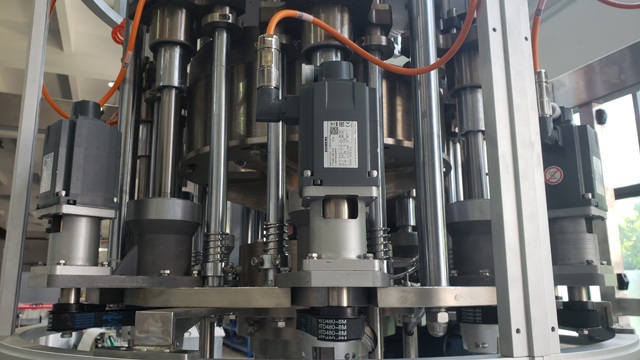

Vysokorýchlostné rotačné 8-hlavé uzatváracie zariadenie pre uzávery čerpadiel

Rozmery: 2000 mm (dĺžka) * 1800 mm (šírka) * 2800 mm (výška)
Krycia hlava: 8 hláv
Miera samostatného úspešnosti: 99 %
Rýchlosť: 80 bpm
Napätie: 220V-380V, 50-60HZ (Na základe požiadaviek)
Celkový výkon: 5kw
Požadovaný zdroj vzduchu: 0,6 MPa čistý a stabilný zdroj vzduchu
Hluk pri chode (decibel): ≦ 80 decibelov
Hmotnosť stroja: 3,5 tony
Materiál stroja Rám: rám z nehrdzavejúcej ocele outsourcing z uhlíkovej ocele;

Vysokorýchlostný typ stroja na uzatváranie uzáverov pumpy sa skladá z niekoľkých hlavných častí, vrátane automatického zdvíhača uzáverov na podávanie fliaš / uzáverov a odlučovača vstupných a výstupných šablón fliaš uzatváracieho mechanizmu mechanizmu elektrického ovládania atď.

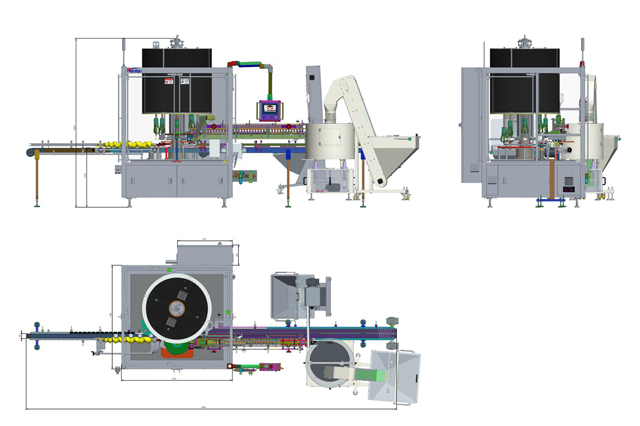

Kreslenie

Vlastnosti

PLC riadené, integrované podávanie uzáveru, uchopenie, vkladanie a otáčanie (môže sa spojiť s automatickým strojom na triedenie uzáverov na realizáciu plnej automatizácie)
Výrobná kapacita môže dosiahnuť 80 bpm s 8 hlavami
Jemná prevádzka, žiadne škrabance a poranenia uzáverov a nádob
Rýchle zmeny
Modulová štruktúra, manipulácia na dotykovej obrazovke, jednoduchá údržba

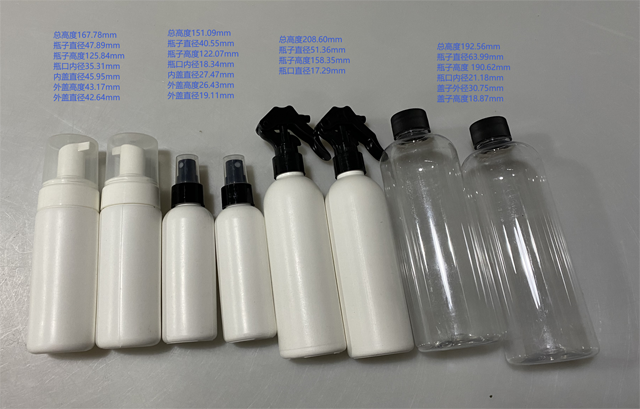

Vhodné pre rôzne veľkosti uzáverov, použiteľné v každodennom chemickom priemysle

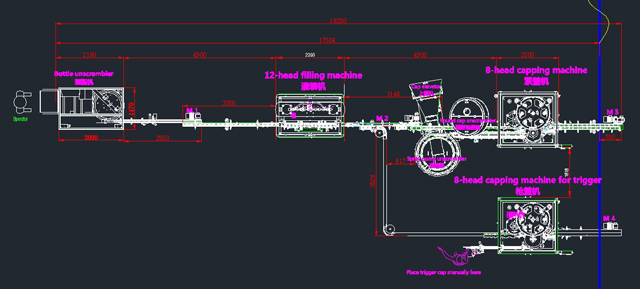

Jednoduché pripojenie k plniacemu stroju a etiketovaciemu stroju
Nízka hlučnosť chodu

Pracovný princíp

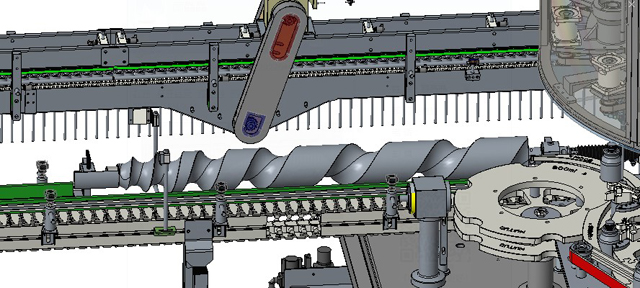

Kŕmenie z fľaše pomocou skrutkovacej tyče

Skrutka do fľaše je spracovaná obrysovým dizajnom s presným a rýchlym podávaním fľaše; Jemné pohyby, bez poškodenia fľaše. Skrutkový pohon nasleduje hlavný pohon, uhol skrutky je možné nastaviť pomocou dotykovej obrazovky, aby sa zhodoval s hviezdicovým kolesom. Na skrutke pre fľašu je senzor, žiadna fľaša, žiadne uzávery a alarm pri zaseknutí fľaše.

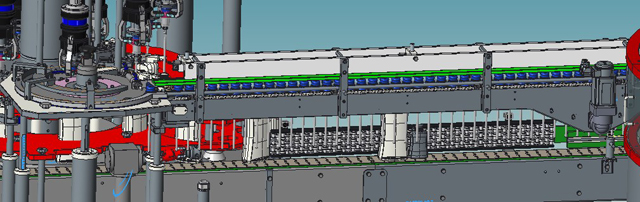

Kŕmenie servo uzáverom:

Skrutkovací uzáver využíva servomotor pre reťaz podávania uzáveru. Servomotor má výhody pravidelného štartu a zastavenia, periodického kladného a záporného otáčania, nielen znižuje hluk a zabraňuje zaseknutiu uzáveru.

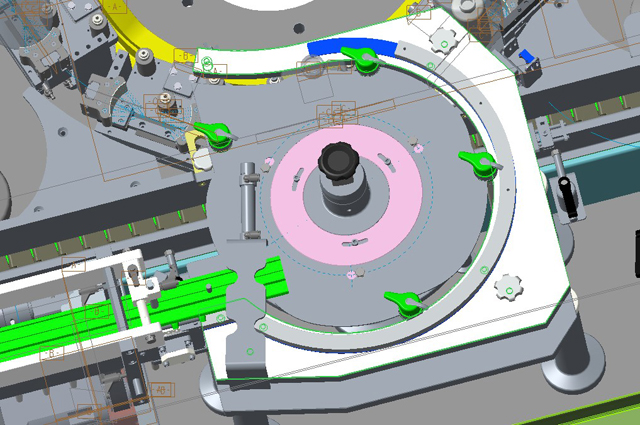

Čiapočka-Dividing

Oddeľovač uzáveru je prispôsobený tvaru uzáveru a rôzne priemery by si vyžadovali zmenu, ale je potrebné zmeniť iba bielu časť na nasledujúcom obrázku.

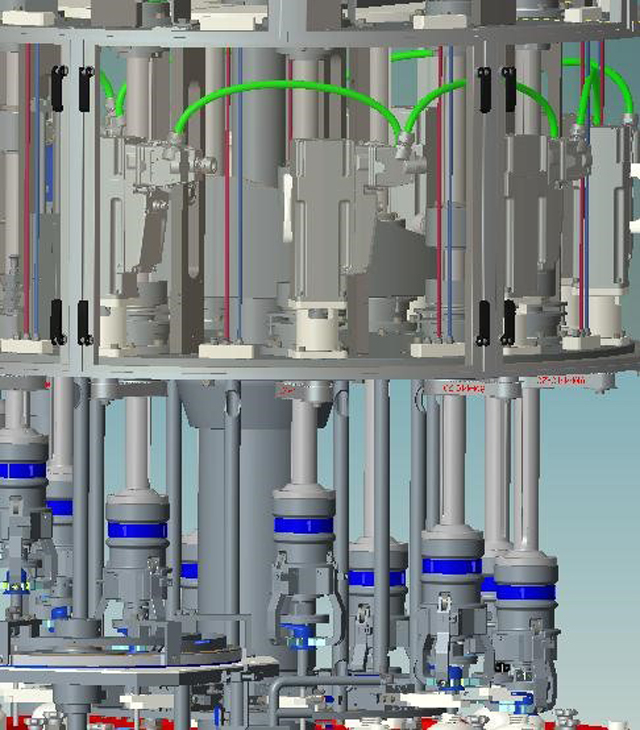

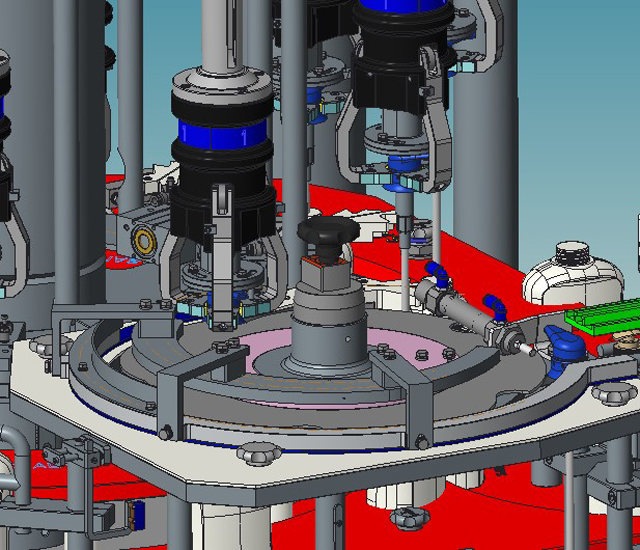

Uzáver serva:

Skrutkovací stroj využíva pohonný systém Siemens, ktorý kombinuje riadiaci systém a servomotor v ultrakompaktnom zjednotenom systéme pre maximálnu flexibilitu pri minimálnom priestore a 90% redukciu kabeláže. V procese uzatvárania môže servomotor riadiť pohyb uzatváracej krivky v sekciách a zároveň môže zabezpečiť hladký proces segmentácie a realizovať digitálne ovládanie uzatváracieho momentu, ktoré je úplne lepšie ako tradičné ovládanie krútiaceho momentu spojky.

Riadenie s uzavretou slučkou servomotorom a programom počas celého procesu uzatvárania;
Automaticky upravte silu uzáveru, kým sa nedosiahne nastavený krútiaci moment;
Vďaka presnému a flexibilnému riadeniu modulu a programu pohonu pohybu je možné eliminovať vplyv zotrvačnosti uzatváracej hlavy a odchýlku dielov;
Prepínanie krútiaceho momentu medzi rôznymi výrobkami je možné dosiahnuť jednoduchou zmenou nastavenej hodnoty programu.

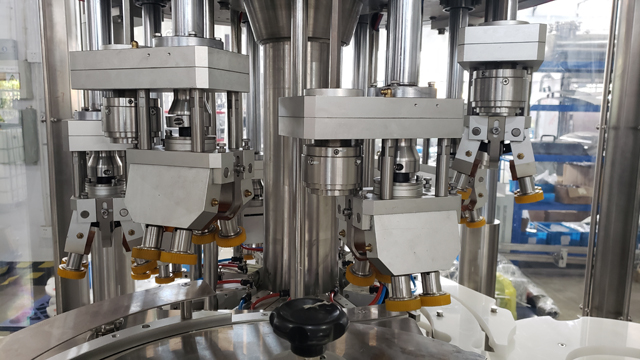

Poznámka: Pre 8-hlavový uzatvárací stroj na uzáver spúšte sú uzatváracie hlavy odlišné:

Využíva spojku s permanentným magnetom na ovládanie krútiaceho momentu uzáveru.

Počas procesu uzatvárania sa krútiaci moment rovnomerne rozloží na štyri kolesá
Vykonajte nerelatívny pohyb medzi kolesami a krytmi
Počas uzatvárania udržujte medzi kolesami a fľašami statickú stanicu
Vysoko hodnotný systém riadenia krútiaceho momentu, stabilná a primeraná hodnota krútiaceho momentu

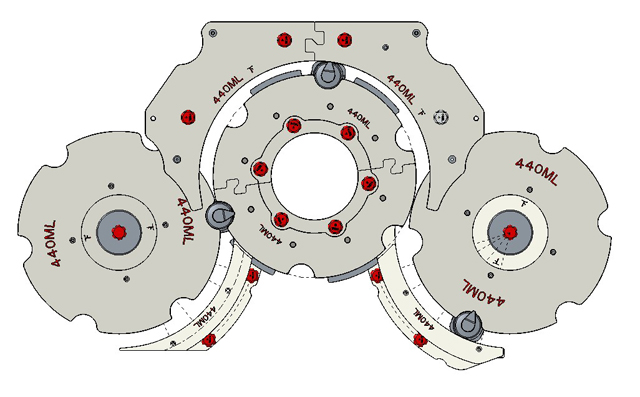

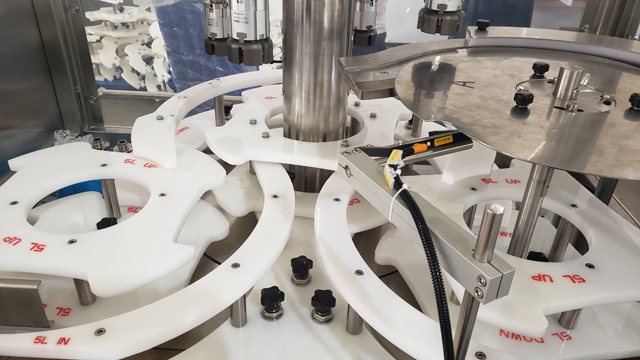

Zmena rôznych šablón produktov

Vyrobené z PP, navrhnuté tvarom fľaše, s hladkým povrchom. Môže nielen stabilizovať polohu, ale zabrániť poškriabaniu fľaše; a umožňuje rýchlu zmenu.

Pre rôzne špecifikácie produktov využíva dizajn s rýchlym uvoľnením. Šablóny sú farebne odlíšené na rozlíšenie medzi rôznymi špecifikáciami.

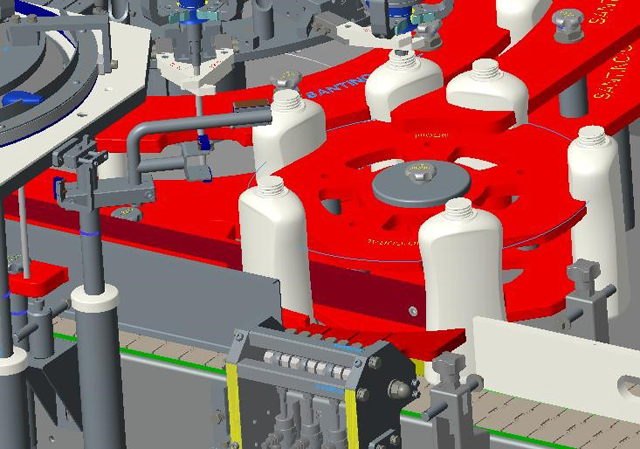

Systém odmietnutia

Dvojitý dopravník vybavený po uzávere. Kvalifikované výrobky sa bežne prepravujú a nekvalifikované (žiadny uzáver, žiadna vnútorná trubica, nesprávne aplikovaný uzáver) sa automaticky rozdelia na iný dopravník pomocou výkyvného valca. Keď sa objaví blok fľaše, uzatvárací stroj sa automaticky zastaví a po vyriešení problému sa znova spustí.

Bezpečnostné dvere

Všetky dvere sú nainštalované s koncovým spínačom, aby sa zabezpečilo, že sa stroj zastaví a vyšle varovný signál, keď sú dvere otvorené. Všetky stroje vo výrobnej oblasti s pohyblivým ochranným krytom sú elektricky blokované, aby úplne vypli hlavný pohon a riadiaci obvod a okamžite po otvorení krytu rýchlo zastavili všetky pohyby stroja.

Hlavné technické parametre

- Rozmery: 2000 mm (dĺžka) * 1800 mm (šírka) * 2800 mm (výška)
- Krycia hlava: 8 hláv
- Miera samostatného úspešnosti: 99 %
- Rýchlosť: 80 bpm
- Napätie: 220V-380V, 50-60HZ (Na základe požiadaviek)
- Celkový výkon: 5kw
- Požadovaný zdroj vzduchu: 0,6 MPa čistý a stabilný zdroj vzduchu
- Hluk pri chode (decibel): ≦ 80 decibelov
- Hmotnosť stroja: 3,5 tony
- Materiál stroja Rám: rám z nehrdzavejúcej ocele outsourcing z uhlíkovej ocele;
- Skrutkový uzáver v kontakte s uzáverom: polyuretán (PU) ;
- Screenové dvierka: nerezové lemovanie, plexisklo; elektrická skrinka: nehrdzavejúca oceľ;
- Pripojenie a upevnenie mechanických častí: uhlíková oceľ, nehrdzavejúca oceľ atď.;
- Tesnenie: guma

Hlavné technické komponenty

PLC: Siemens
Dotykový displej: Siemens
Servo: Siemens
Rozbíjač: Schneider
Frekvenčný menič: Siemens
Tlačidlo: Schneider
Kontrolka budíka: Schmersal
Bezpečnostný spínač dverí: Schmersal
Senzor: SICK/IFM/LEUZE
Vzdialený modul: Fbox-WIFI (pre okamžitú komunikáciu a diaľkové ovládanie)

Ak vyššie uvedené značky nie sú na sklade, vyberieme namiesto nich ekvivalentné značky.

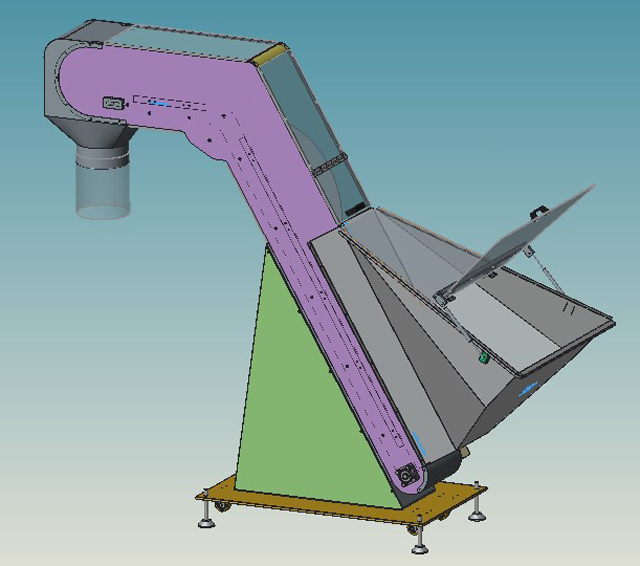

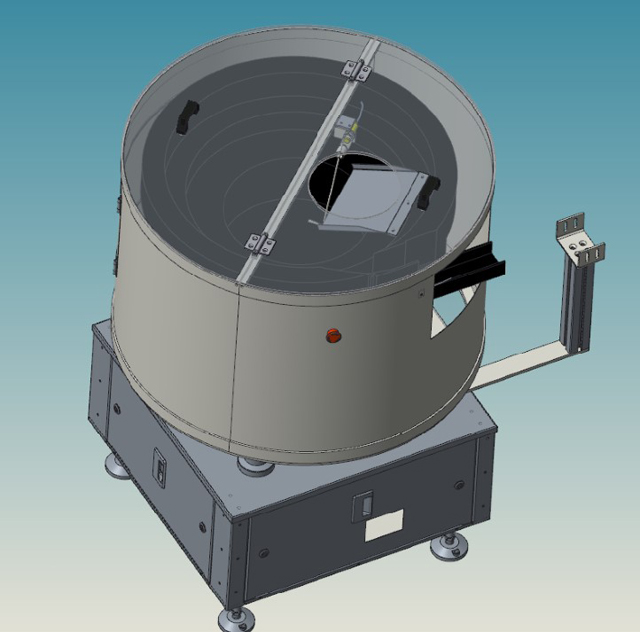

Automatický výťah a dekódovač uzáverov

Je potrebné pravidelne usporiadať neusporiadaný sprejový uzáver vibračným princípom a okrúhly uzáver polohovacou doskou. Čiapočka vychádza z krycieho kanála usporiadaným spôsobom a uzatvárací stroj je uchopený rozdeľovacou doskou.
Rýchlosť dekódovača sa automaticky nastavuje podľa výťahu. Výťah je spojený s dekódovačom a automaticky riadi rýchlosť odosielania čiapok, ktorá je prispôsobená celej rýchlosti linky.
Dekódovač je automaticky ovládaný rozhraním uzatváracieho stroja bez manuálneho nastavovania.
Parametre je možné uložiť.
Rýchla výmena.
