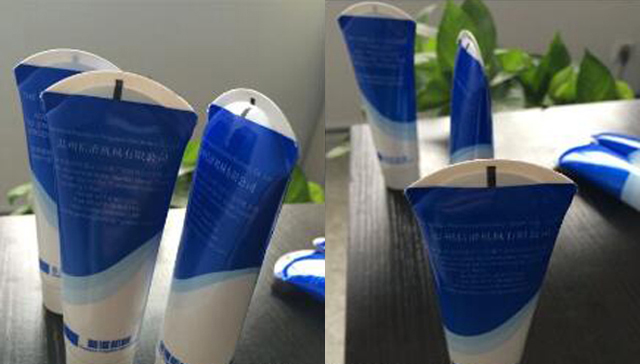

Stroj na utesňovanie zakrivených rúrok Špeciálny nástroj na utesňovanie konca rúrok

• Model: VK-TFS-009H
• Maximálny objem plniaceho zásobníka: 65L; E vybavený regulátorom hladiny kvapaliny, s výstupným signálom buď pneumatického alebo elektrického čerpadla a dvojpodlažným vykurovacím zásobníkom na želanie
• Plniaci valec: K dispozícii sú 3 veľkosti plniaceho valca: plniaci valec 20Ø mm na plnenie objemu 3~40cc; Plniaci valec 45Ø mm na plnenie objemu 20~200c; Plniaci valec 61Ø mm na plnenie objemu 30~330cc
• Pracovná stanica: Rotačná pracovná stanica, 12 staníc, vybavená vačkovým ovládačom; Tesniace zariadenie Značka STRONG Tesniace zariadenie
• Rýchlosť: 30~70 ks/min, v závislosti od priemeru trubice a plniaceho objemu
• Hlavný hnací motor: 1 HP motor s premenlivou rýchlosťou; Motor pre mixér 1/4 HP motor s premenlivou rýchlosťou alebo 90W motor na reguláciu semien (na želanie)
• Napájanie: 220V x 1Px 50/60 HZ, vnútorný transformátor 220V x 3Px 50/60 HZ
• Tlak prívodu vzduchu: 5~8 Kg/cm2,
• Spotreba: 250l/min
• Vybavený vodným filtrom na stlačený vzduch
• Rozmer: 2250x 1450x 2200 m/m
• Hmotnosť NW/ GW: 800/ 950 Kg

Zobraziť video

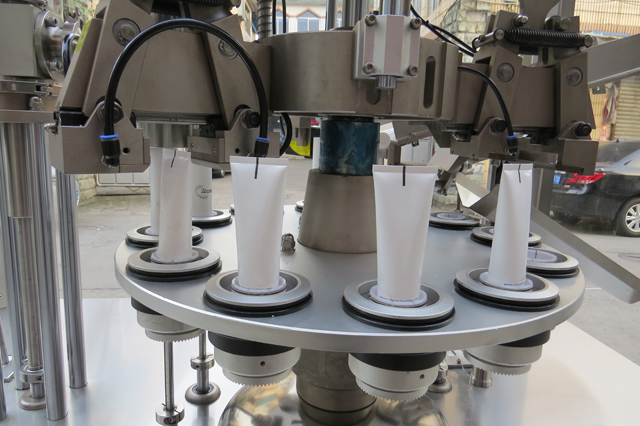

Proces podávania trubíc, plnenie, tesnenie, orezávanie trubíc, písanie sériového čísla sú automatické operácie. Koncové produkty budú vysunuté z vyhadzovacieho lievika. Na rýchle utesnenie trubice použite ohrievač kontaktného typu. Vhodné pre mäkké plastové rúrky, laminované plastové rúrky, hliníkové laminované rúrky.

Výhoda na prispôsobenom stroji na utesňovanie rúrok na utesňovanie zakrivených plničov rúrok

1. Tento stroj je vybavený počítačovým programom riadeným rozhraním človek-stroj s dotykovým displejom a ovládacími prvkami PLC, jednoduchým na nastavenie a obsluhu. Rozhranie človek-stroj môže nastaviť rýchlosť hlavného hnacieho motora, krokového motora a hnacieho motora pre mixér a požadované množstvo.

2. Funkcia bezpečnostnej ochrany: V prípade výskytu nasledujúcich udalostí: teplota je príliš nízka, tlak vzduchu príliš nízky, rúrky, ktoré sa majú plniť, sú príliš vysoké alebo nízke, sú otvorené bezpečnostné dvere, krútiaci moment motora je príliš vysoký, nedostatočný plniaci objem vnútri tuby alebo pripojený karikatúrny stroj je mimo prevádzky atď., na LED displej sa odošle signál o súvisiacej poruche, ktorý informuje operátora o náprave, aby bolo možné kontrolovať kvalitu tesnenia a množstvo výroby. Zásobník je vybavený automatickým mixérom, ktorý pomáha plynulejšiemu procesu plnenia. Na výber je voliteľná plniaca násypka s funkciou temperovania a kontroly hladiny kvapaliny.

3. Skúmavky zabalené v krabici sa môžu automaticky podávať na držiaky skúmaviek pomocou špeciálneho podávacieho zariadenia. Tento stroj je vybavený rýchlorýchlostným podávačom trubíc a špeciálne čistiace zariadenie je možné ovládať krokovým motorom s prvkom fotobunky na lokalizáciu presnej polohy trubíc; a plniace zariadenie.

4. Vybavené bezpečnostným zariadením. Ak na držiaku skúmavky nie je k dispozícii žiadna hadička, nevykoná sa žiadne plnenie. Ak je niektorá trubica umiestnená príliš vysoko alebo príliš nízko, stroj sa zastaví. Počas operácie plnenia môžu byť rúrky zdvihnuté nahor a nadol.

5. Stroj je vybavený krytom vyrobeným z nehrdzavejúcej ocele, aby sa zabránilo akejkoľvek kontaminácii v dôsledku odlupovania akéhokoľvek náteru.

6. Vybavený bezpečnostným akrylátovým krytom na zabránenie akémukoľvek nebezpečenstvu zranenia personálu alebo kontaminácie cudzím telesom z hygienických dôvodov.

7. Všetky časti stroja, ktoré sa dotýkajú plniaceho materiálu, sú vyrobené z nehrdzavejúcej ocele SUS 316.

8. Vybavený vačkovým ovládačom s 12 pracovnými stanicami. Vysoká rýchlosť, jednoduchá obsluha a nízka poruchovosť. Zmena opracovania inej veľkosti rúry je jednoduchá bez potreby špeciálneho nástroja. Tento stroj je vhodný aj na utesňovanie rúr s priemerom 50 mm.

9. Vybavený ohrievačom kontaktného typu pre rýchly proces ohrevu, teda nízke výrobné náklady a jednoduchú údržbu. Okrem toho sa zapečatené plnivo nepoškodí, ako napríklad žiadna fyzikálna alebo chemická zmena farby alebo kvality.

10. Vybavené špeciálne navrhnutou plniacou tryskou, aby sa zabránilo kontaminácii trubice pri plnení. Po dokončení jedného plniaceho cyklu zariadenie na fúkanie vzduchu vyfúkne vzduch, aby sa odrezalo akékoľvek zostávajúce plnivo, tomuto problému s kvapkaním (únikom) možno predísť.

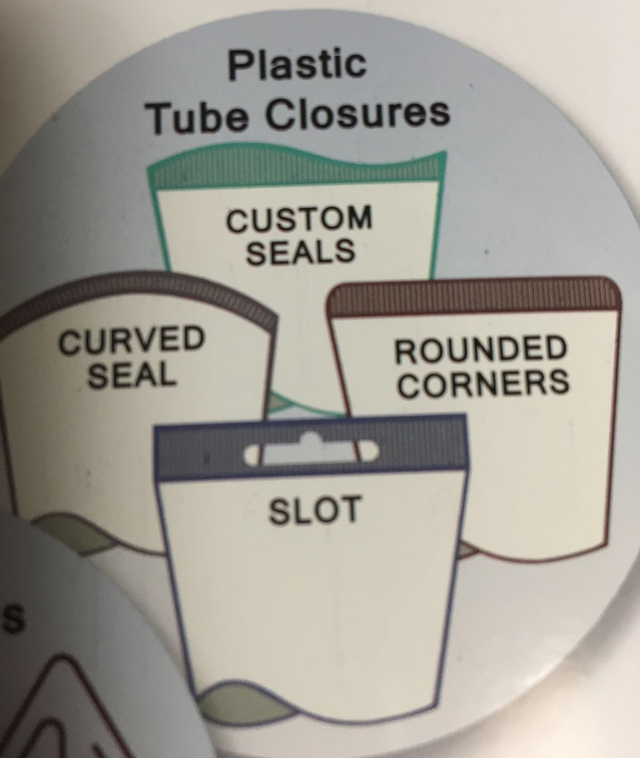

11. Vybavené zariadením na rezanie rúr, ktoré je vhodné pre PE a plastové laminované mäkké rúry. Toto zariadenie odreže nepotrebné časti a urobí konečný produkt dokonalejším vzhľadom. Vzor rezu môže byť navrhnutý podľa požiadaviek zákazníka.

Špecifikácia

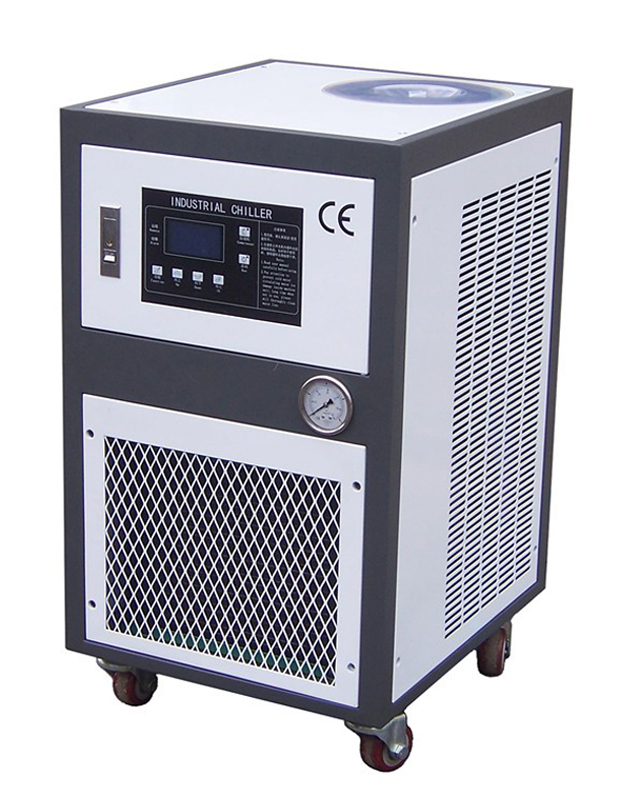

Potrebné vybavenie Priemyselný chladič spolu s tesniacim strojom na plnenie rúr:

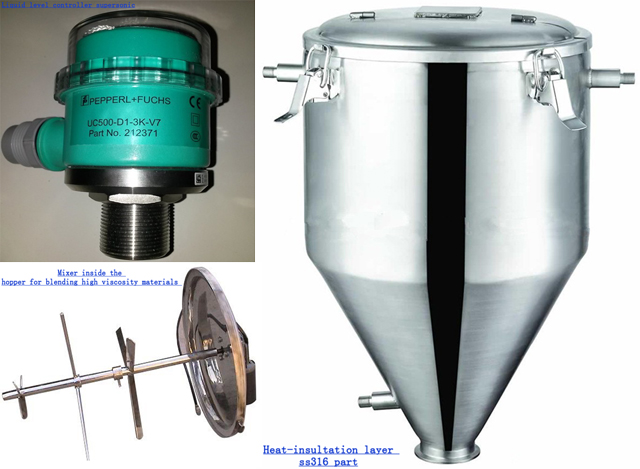

Voliteľná časť na plnenie tesniaceho zariadenia:

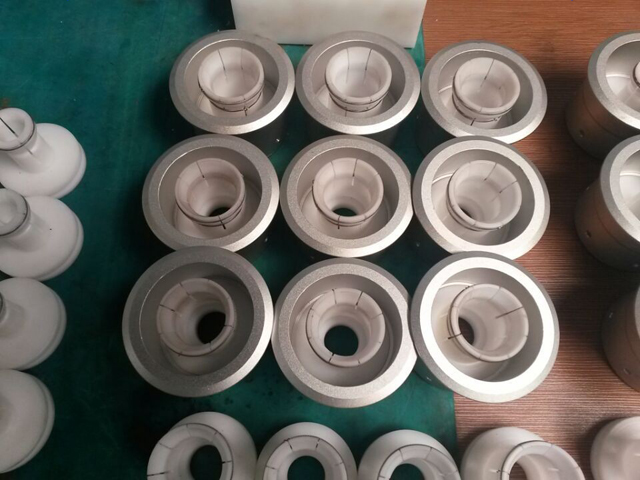

Rôzne veľkosti rúrok vyžadujú rôzne puky rúrok:

Požiadavka na pracovnú plochu:

Čistá pracovná miestnosť, pri teplote okolia cca. 20 ℃.

Inštalácia jednej rúrky chladiaceho vzduchu na pripojenie k vstupu dúchadla za účelom ochladzovania teploty utesnených rúrok.

Aplikácia:

Zubná pasta, lekárska pasta, odličovacie krémy, čistič tváre, lepidlo, šampón, vodové farby, džemy, čokoláda, sekundové lepidlá, potravinárske prísady a biochemické produkty atď.

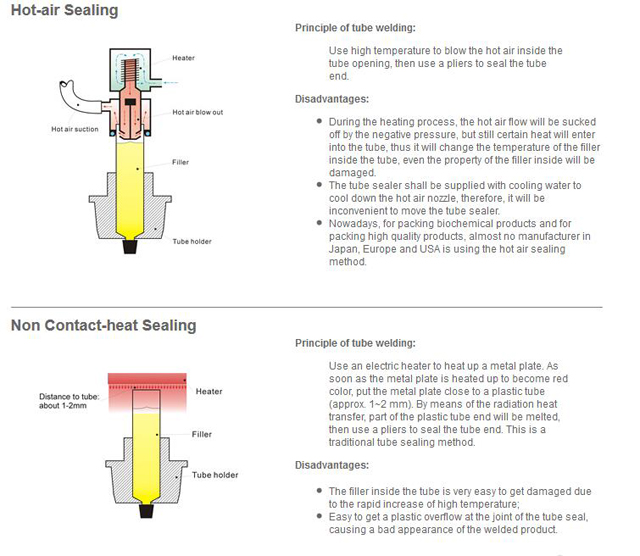

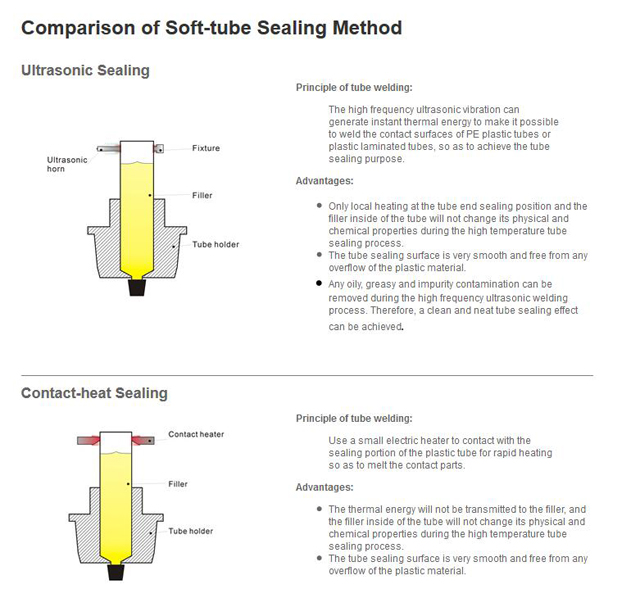

Porovnanie rôznych spôsobov tesnenia rúrok ako ultrazvukové tesnenie horúceho vzduchu
