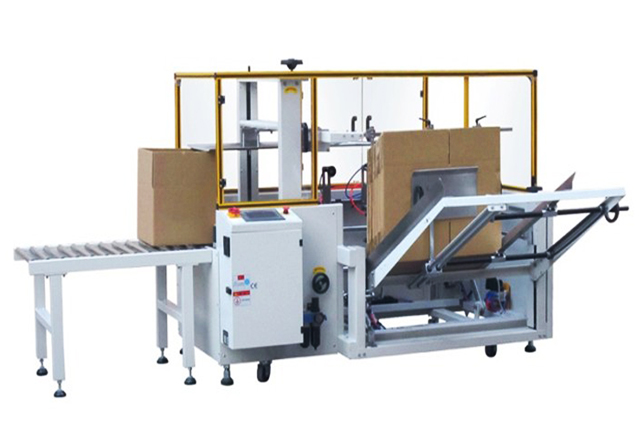

Automatický stroj na formovanie vertikálnych kartónových obalov Erector Bottom Sealer Machine

Zariadenie na automatické zlepovanie kartónov
Napätie (V/Hz): AC 220/50
Výkon (W): 220
Tlak plynu (MPa): 6-7kg
Max. Veľkosť kartónu (Š×V) (mm): 500*400*400mm
Min. Veľkosť kartónu (Š×V) (mm): 250*150*100mm
Rýchlosť lepenia (m/min): 24
Lepiaca páska: Použitá BOPP bezvodá lepiaca páska alebo PVC lepiaca páska
Výška stola (mm): 600 mm
Šírka lepiacej pásky (mm): 60 (Pri použití pásky v šírke 48 mm alebo 76 mm dôjde k určitej zmene minimálnej veľkosti kartónu)
Vonkajšie rozmery (D×Š×V) (mm): 2000*1900*1450mm
Čistá hmotnosť (kg): 480 kg

Stroj je ľahko ovládateľný a udržiavaný s jednoduchou konštrukciou a vysokou kvalitou, pre ktorú je široko používaný v rôznych priemyselných odvetviach.

Bezpečnostné opatrenia

1. Obsluha a personál údržby by si mali pred obsluhou a údržbou tohto stroja pozorne prečítať návod na obsluhu.

2. Obsluha sa musí držať ďalej od zadnej sklopnej dosky, aby nedošlo k zraneniu.

3. Pri inštalácii pásky a vykonávaní dennej údržby musí byť napájanie a plyn uzavreté.

4. Stroj môže obsluhovať iba vyškolený personál.

Výkon / Vlastnosti

Jednoduchá obsluha, stroj je možné používať samostatne a kombinovať s baliacou linkou.

Vertikálne skladovanie, kartóny je možné pridať kedykoľvek bez zastavenia stroja.

Vhodné na formovanie a uzatváranie kartónov rovnakej veľkosti.

Manuálnym nastavením zmeníte veľkosť kartónu (dokončenie za 2-3 minúty).

Pokročilý systém riadenia indukcie fotoelektriny.

Racionálne navrhnuté, proces tvarovania, skladania a tesnenia sa vykonáva súčasne.

Rezačka Bezpečnostný systém na zabránenie bodnutiu rúk nožom.

Robustná konštrukcia z ocele aj nehrdzavejúcej ocele.

Vybavený systémom PLC, ktorý šetrí prácu a ľahko sa obsluhuje.

Prijatá medzinárodná vyspelá technológia s dovážanými dielmi a elektrickými komponentmi má tento stroj stabilný výkon a dlhú životnosť.

Možnosti baliaceho stroja na montáž kartónov:

Verzia z nehrdzavejúcej ocele;
Typ tesnenia tavným lepidlom
Pravá alebo ľavá ruka;
Zadaná farba stroja
Špecifikované pneumatické a elektrické prvky zn
Alarm otvoreného bezpečnostného krytu, funkcia zastavenia stroja
Izolujte rozvodnú skriňu
2 a 3 palcová pásková hlava;
Ovládanie nízkeho napätia 24V

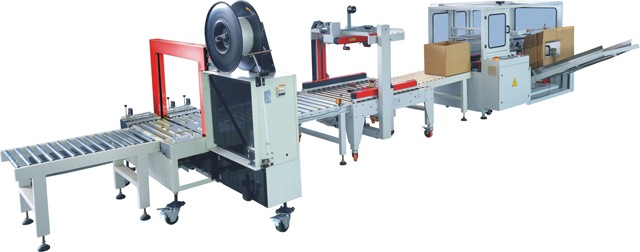

Plne automatická automatická linka na páskovanie s horným uzáverom kartónu:

Základný parameter

Napätie (V/Hz)	AC 220/50 (možno nastaviť s americkým napájaním)
Výkon (W)	220
Tlak plynu (MPa)	6-7 kg
Max. Veľkosť kartónu (Š × V) (mm)	500400400 mm
Min. Veľkosť kartónu (Š × V) (mm)	250150100mm
Rýchlosť lepenia (m/min)	24
Použitá lepiaca páska	BOPP bezvodá lepiaca páska PVC lepiaca páska
Výška stola (mm)	600 mm
Šírka lepiacej pásky (mm)	60 (Ak použijete pásku v šírke 48 mm alebo 76 mm, dôjde k určitej zmene minimálnej veľkosti kartónu)
Vonkajšie rozmery (D×Š×V) (mm)	200019001450mm
Čistá hmotnosť (kg)	480 kg

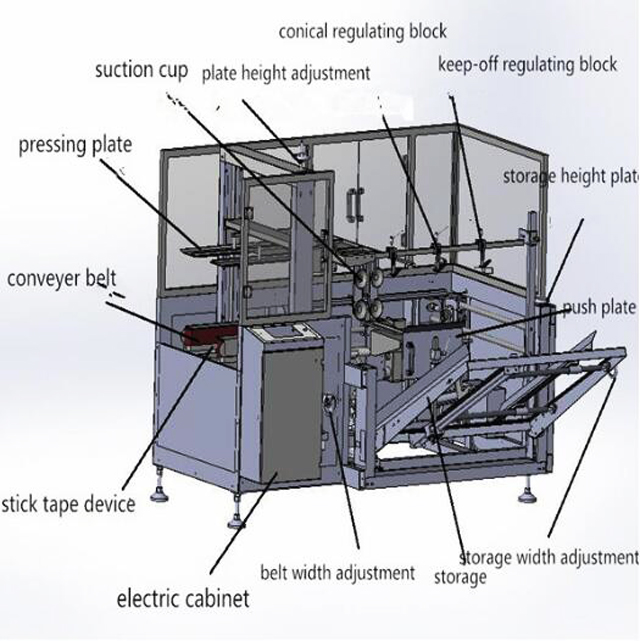

Ilustrácia Kartónového Montážneho Stroja

Poruchy a riešenia na zariadení na utesňovanie dna kartónu:

Porucha a riešenie tmelu
č	Porucha	Možný dôvod	Riešenie
1	Lepiaca páska sa nedá odrezať	Záplata výstružníka nie je dostatočne ostrá. Hrot výstružníka je zaseknutý väzbou.	Vymeňte záplatu výstružníka Vyperte záplatu výstružníka
2	Po odstrihnutí lepiacej pásky je chvost.	Záplata výstružníka nie je dostatočne ostrá. Na sedle výstružníka je stopka. Ťažná pružina je príliš voľná.	Skontrolujte, či matica na sedle výstružníka nie je príliš voľná alebo nie. V prípade potreby maticu namažte.
3	Lepiaca páska sa nemôže úplne prilepiť na kartón.	Hlavná pružina je príliš voľná a na osi valčeka je lepidlo. Lepiaca páska je diskvalifikácia	Nastavte ťah hlavnej pružiny a uvoľnite valec. Vymeňte lepiacu pásku
4	Kartón je uprostred zamknutý.	Matica na lepiacom kolese je príliš utiahnutá, nastavenie výšky prepravnej linky kartónu nie je vhodné a hlavná pružina je príliš utiahnutá.	Uvoľnite lepiace koliesko, nastavte maticu, znovu nastavte výšku a povoľte hlavnú pružinu.
5	Lepiaca páska sa pri lepení odreže.	Náplasť výstružníka vyčnieva príliš dlho.	Znížte miesto záplaty výstružníka.
6	Lepiaca páska je často mimo trasy.	Tlak vodiaceho valca na kartón nie je rovnaký.	Znovu upravte priestor vodiaceho valčeka.
7	Lepiaca páska nie je na stredovej línii.	Koleso proti spätnému chodu je zlomené.	Zmeňte antiretros.
8	Počas utesňovania dochádza k nezrovnalostiam.	Na sedadle nápravy je prach.	Vyčistite a namažte sedlo hriadeľa nápravy.
9	Pred utesnením je výčnelok a po utesnení záves.	Rýchlosť rôznych popruhov je rôzna a kartón pri zatláčaní do stroja nie je na správnom mieste.	Upravte ťah každej prepravnej šnúry tak, aby bol konzistentný, aby bolo možné kartón umiestniť na správne miesto.
10	Po utesnení je rúška	napätie lepiacej pásky je príliš veľké
