Automatický stroj na označovanie vrchných nálepiek na karty Viečka viečok s podávačom

• Model: VK-FPL
• Režim jazdy: Servomotor
• Rýchlosť (ks/min): 30-50 (závisí od produktu a veľkosti štítku)
• Smer činnosti: doľava alebo doprava
• Rýchlosť dopravníka (m/min): ≤40
• Presnosť označovania: ±1,5 mm
• Vnútorný priemer kotúča etikety: 76 mm
• Vonkajší priemer kotúča štítkov: 350 mm (max)
• Vhodná veľkosť štítku Výška: ≤200 mm
• Vhodná veľkosť označovacích produktov: Môže sa prispôsobiť v závislosti od produktu klienta
• Spotreba vzduchu v tlačiarni: 5 kg/cm²
• Zdroj vzduchu: 0,6MPa
• Napätie (možno prispôsobiť): 110V/220V/380V
• Výkon (kw): 1,5 kW
• Veľkosť: 2900*720*850mm
• Hmotnosť: 280 kg

Etiketovacie systémy sa používajú na nanášanie predtlačených štítkov na produkty, jednotlivé balíky, kartóny, debny a palety na identifikáciu týchto jedinečných položiek. Často sa používajú aj na označenie produktov s cieľom podporiť imidž značky výrobcu. Obsah týchto štítkov sa môže líšiť od jednoduchého čiernobieleho čiarového kódu, 1D alebo 2D kódu používaného na identifikáciu až po komplexný viacfarebný štítok s pútavou identitou značky.

Automatický plochý etiketovací stroj je nová generácia baliacich zariadení. Je špeciálne navrhnutý na základe technológie automatického etiketovacieho stroja a technických požiadaviek. Môže zabezpečiť, aby sa lepiace štítky prilepili na povrch fľaše hladký a uprataný. Proces označovania je stabilný a spoľahlivý a poloha označovania môže dosiahnuť ideálne požiadavky.

Automatický plochý etiketovací stroj patrí medzi produkty elektromechanickej integrácie s primeranou štruktúrou. Používa sa na automatické rolovanie nálepky na rovný povrch, keď je nedostatok produktov, riadiaci systém prestane ponúkať etikety, čo môže účinne zabrániť odpadu z papiera na etikete a môže sa plynule prispôsobovať podľa veľkosti produktov. a charakteristiky štítku.

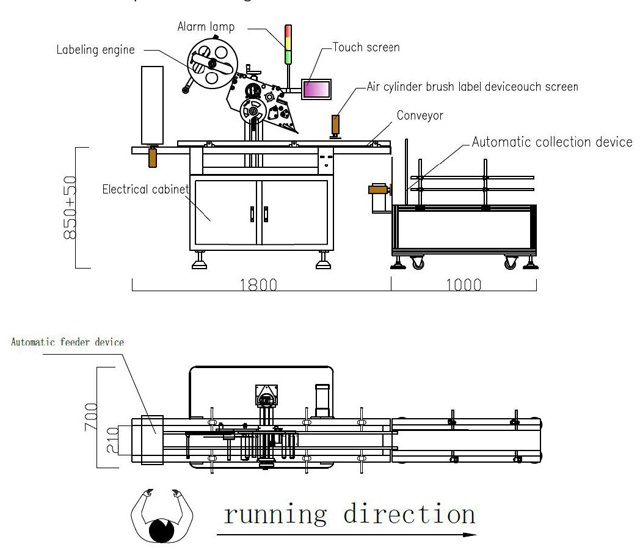

Označenie zariadení Top Surface Products Zloženie

• Elektrická skriňa
• Automatické podávacie zariadenie
• Dopravník
• Vzduchový valec
• Zariadenie na označenie štetca
• Označovací motor
• Automatické zberné zariadenie
• Operačný systém a riadiaci systém;

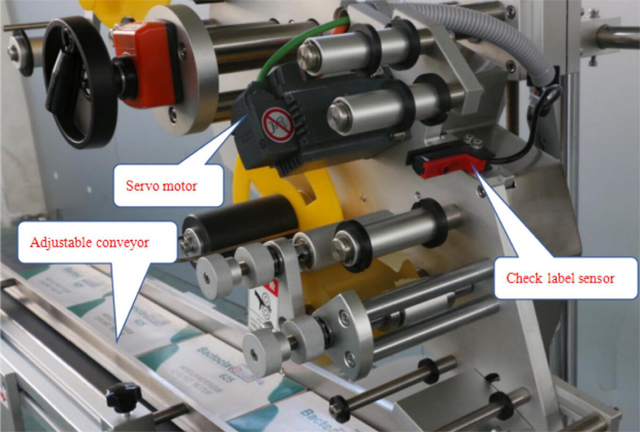

Charakteristika funkcie zariadenia

Riadiaci systém: riadiaci systém SIEMENS PLC s vysokou stabilnou prevádzkou a extrémne nízkou poruchovosťou;

Operačný systém: dotyková obrazovka SIEMENS, s čínskym a anglickým jazykom, bohatá s funkciou pomoci a funkciou zobrazenia porúch, jednoduchá obsluha;

Kontrolný systém: Nemecký snímač kontrolných štítkov LEUZE, automatická kontrolná poloha štítku, stabilný a pohodlný, nemá oveľa vyššie požiadavky na zručnosti pracovníka;

Systém odosielania štítkov: Riadiaci systém servomotora Panisonic, stabilný s vysokou rýchlosťou;

Funkcia alarmu: ako je rozliatie štítku, rozbitý štítok alebo iná porucha počas práce stroja, všetko spustí alarm a prestane fungovať.

Materiál stroja: Všetky stroje a náhradné diely používajú materiál z nehrdzavejúcej ocele S304 a eloxovanej staršej hliníkovej zliatiny s vysokou odolnosťou proti korózii a nikdy nehrdzavejú;

Všetky nízkonapäťové obvody používajú značku France Schneider.

Pracovný proces

Pracovníci vložili produkty na automatické podávacie zariadenie, produkty boli cez 4 kusy podávacieho valca, uistite sa, že spodné produkty sú oddelené, potom sa dodávajú do etiketovacieho motora;

Keď senzor kontroluje produkt, pošlite signál do PLC, prijatý signál PLC sa najskôr zaoberá informáciami, potom výstupný signál do ovládača servomotora, poháňaného štítkom na odoslanie hnacieho motora.

Zariadenie na označovanie štetcom za štítkom na hornom povrchu produktu, povrchová úprava označovania.

Označené produkty budú doručené do automatického zberného zariadenia, následne pracovníci odoberú všetky produkty z automatického zberného zariadenia, zber ukončí.

Technický parameter

• Model: VK-FPL
• Režim jazdy: Servomotor
• Rýchlosť (ks/min): 30-50 (závisí od produktu a veľkosti štítku)
• Smer činnosti: doľava alebo doprava
• Rýchlosť dopravníka (m/min): ≤40
• Presnosť označovania: ±1,5 mm
• Vnútorný priemer kotúča etikety: 76 mm
• Vonkajší priemer kotúča štítkov: 350 mm (max)
• Vhodná veľkosť štítku Výška: ≤200 mm
• Vhodná veľkosť označovacích produktov: Môže sa prispôsobiť v závislosti od produktu klienta
• Spotreba vzduchu v tlačiarni: 5 kg/cm²
• Zdroj vzduchu: 0,6MPa
• Napätie (možno prispôsobiť): 110V/220V/380V
• Výkon (kw): 1,5 kW
• Veľkosť: 2900*720*850mm
• Hmotnosť: 280 kg

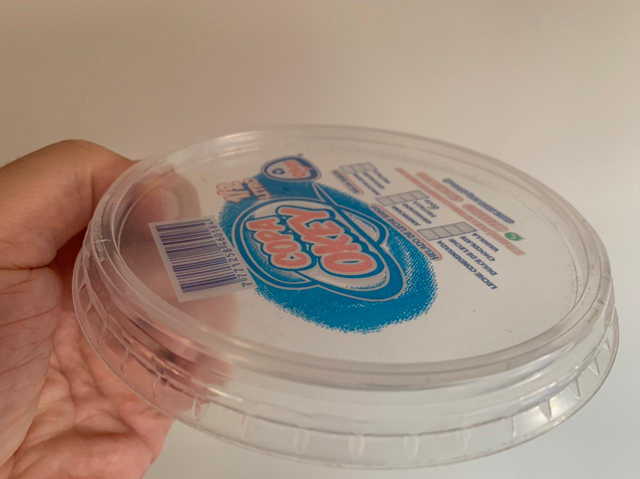

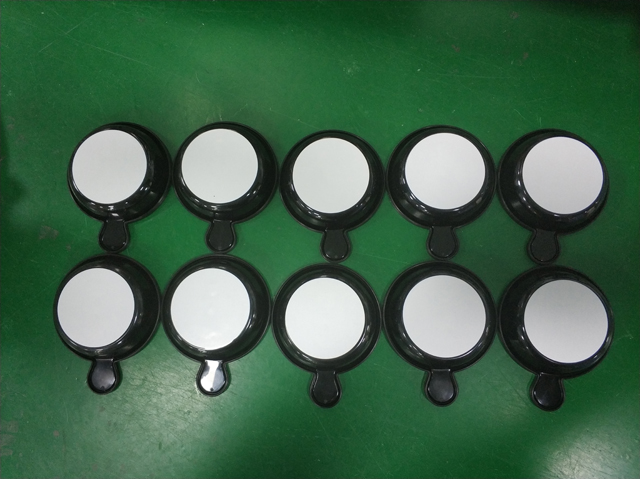

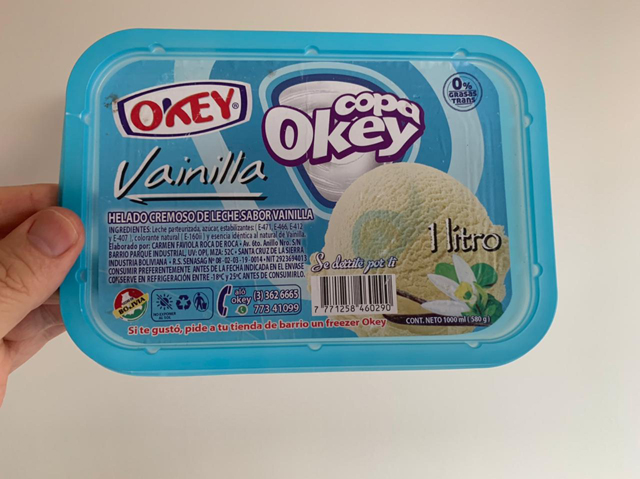

Vzorky označovania

Čo je systém označovania

Etiketovacie systémy sú dostupné v rôznych prevedeniach a konfiguráciách, z ktorých každý je vhodný na aplikáciu štítkov, ktoré spĺňajú špecifické potreby. Poloautomatické aplikátory tlačiarní štítkov sú nastavené na manuálne dodávanie štítkov, ktoré sa majú aplikovať na jednotlivé produkty. Plne automatické etiketovacie stroje sú integrované do výrobného procesu, pričom etikety nanášajú na prechádzajúce produkty rýchlosťou výrobnej linky.

Tieto riešenia označovania zahŕňajú aplikátory tlačiarní etikiet na tlač a aplikáciu, ktoré vyrábajú etikety jednotlivo, ktoré sa potom aplikujú na balíky alebo prepravné náklady, a etiketovacie zariadenia, ktoré zaznamenávajú obsah škatúľ. Okrem identifikácie produktov môžu tieto riešenia označovania, aby splnili požiadavky distribútorov a predajcov, umiestniť aj štítky, ktoré zaznamenávajú zložky produktu, teplotu, pri ktorej boli produkty skladované, imidž značky vlastníka značky, dodaciu adresu atď. vytlačte aj typ veľkosti, ktorý zákazník požaduje, ako aj zabezpečenie jasných a čitateľných znakov a čiarových kódov.

Na výrobnej linke sú riešenia označovania integrované s inými systémami liniek a automaticky prijímajú produkty alebo balenia, ktoré majú byť označené. Ručné ručné etiketovacie stroje aplikujú nový štítok na príkaz, ktorý sa potom aplikuje na balík alebo výrobok, ktorý sa má identifikovať.

Niektoré riešenia označovania a etiketovacie stroje, ktoré ich aktivujú, sú kritickým prvkom pri potrebe dodávať produkty, balíky a palety s jedinečnými identifikátormi a/alebo informáciami o preprave. Tieto štítky sú rozhodujúce pre úspešný pohyb produktov cez distribučné kanály. Paletové množstvá produktov, ktoré sa napríklad dostanú do dokov maloobchodníkov bez úplného a presného označenia, môžu byť odmietnuté a vrátené na náklady výrobcu.

Podobne tie systémy označovania a štítkovacie stroje, ktoré používajú štítky značky na jednotlivé produkty a balenia, musia byť schopné tieto štítky aplikovať veľmi presne, pretože pokrčený štítok alebo štítok mimo stredu má tendenciu negatívne sa odrážať na imidži značky výrobku. V niektorých prípadoch tieto systémy označovania zahŕňajú aj systémy vizuálnej kontroly, ktoré potvrdzujú správne umiestnenie a stav aplikovaných štítkov.

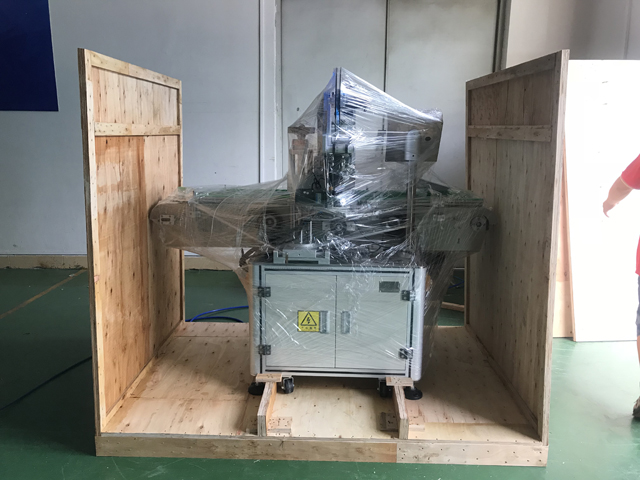

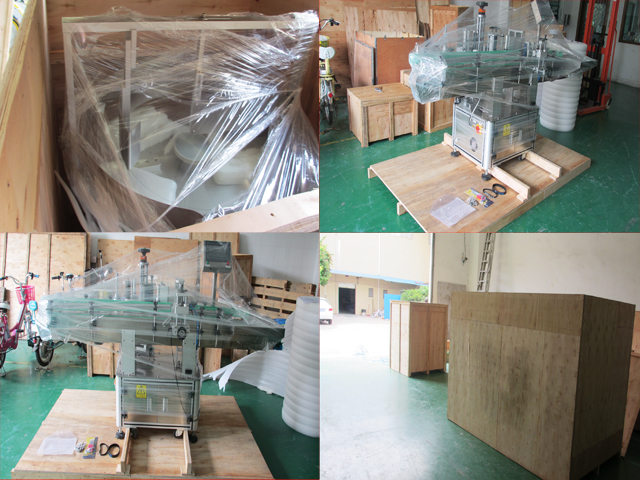

Doprava
