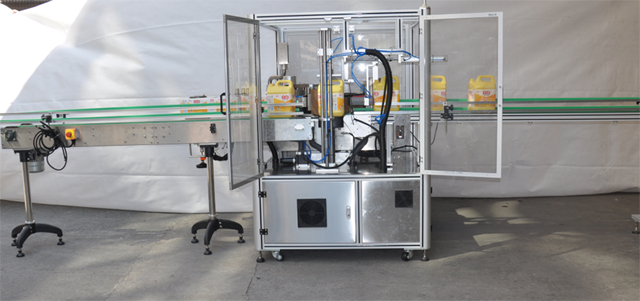

Automatické zariadenie na označovanie tavným lepidlom Opp s jednou stanicou

• Model: VK-HMGL-S
• Výkon: Trojfázový 380V 50 Hz 3000W
• Dĺžka: 3650 mm
• Šírka zariadenia: 1450 mm
• Rýchlosť dopravníkovej linky: 20 m/min (rýchlosť dopravníkovej linky je možné upraviť podľa aktuálnych výrobných podmienok)
• Spôsob nastavenia rýchlosti: Sekčné nastavenie rýchlosti
• Max. rýchlosť podávania etikiet: 60 m/min. Maximálna rýchlosť etiketovania: 20 ks/min
• Presnosť označovania: ± 1 mm (vyžaduje chybu veľkosti fľaše zákazníka v rozmedzí ± 0,3 mm)

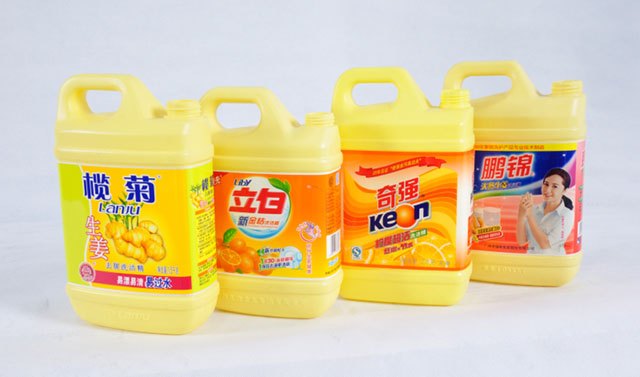

• Veľkosť produktu: štvorcová fľaša
• Maximálna šírka štítku: 160 mm
• Maximálna dĺžka štítku: 600 mm
• Maximálny priemer štítku: 600 mm Priemer jadra papiera: 152 mm
• Hmotnosť celého stroja: približne 1200 kg

Zobraziť video

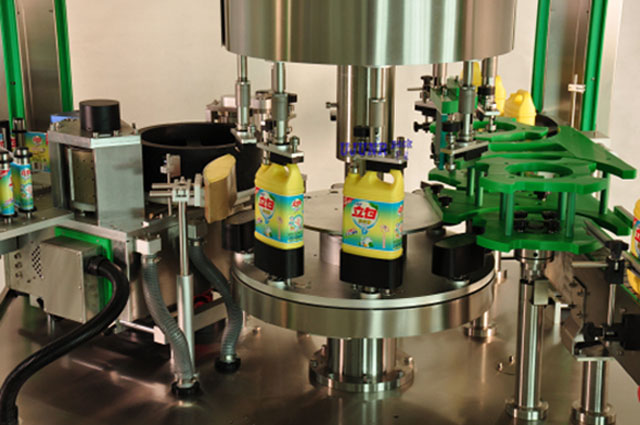

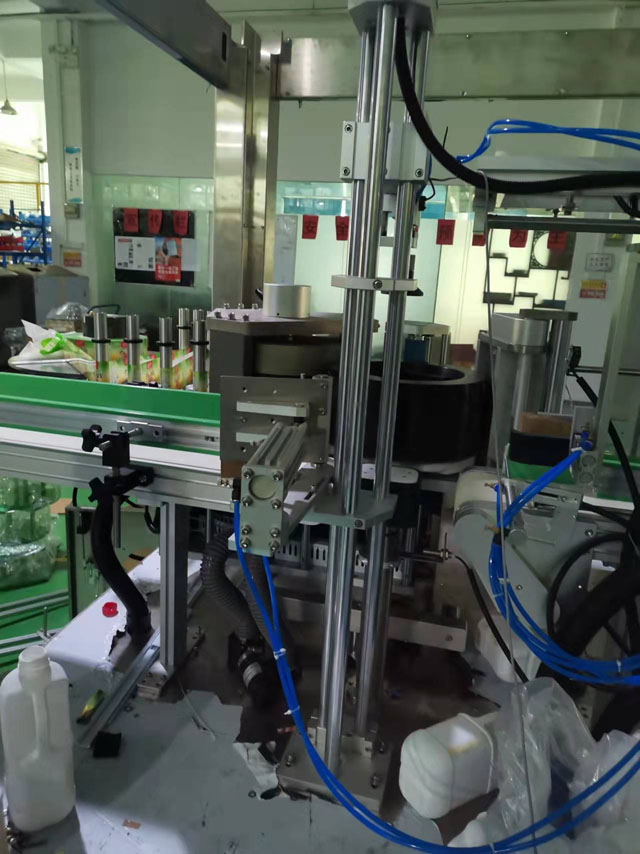

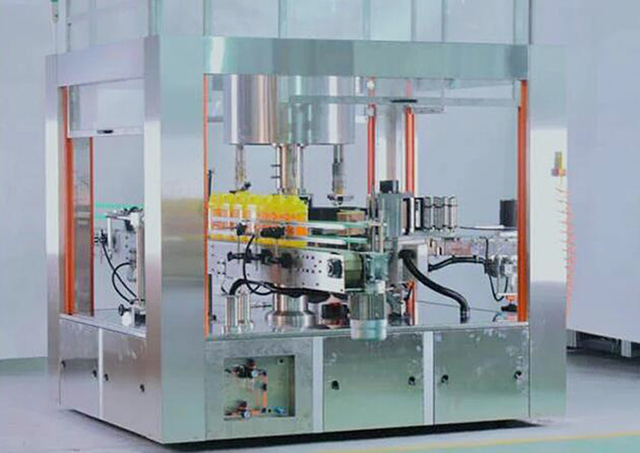

Toto je nový kontinuálny tavný lepiaci stroj na etiketovanie OPP. Môže automaticky nastaviť dnu a von prenos kontajnera; Nádoby, ktoré sú oddelené oddeľovacou skrutkou fliaš a udržiavané vo vzdialenosti podľa rozstupu hviezdicového kolesa, sa premiestňujú na točňu nádob. Potom, čo je nádoba upevnená mechanizmom na lisovanie fľaše a sedlom formy nádoby, nádoba sa začne otáčať určitou rýchlosťou a fľaša je mechanicky vopred umiestnená počas otáčania produktu. Štítok je označený na určenom mieste.

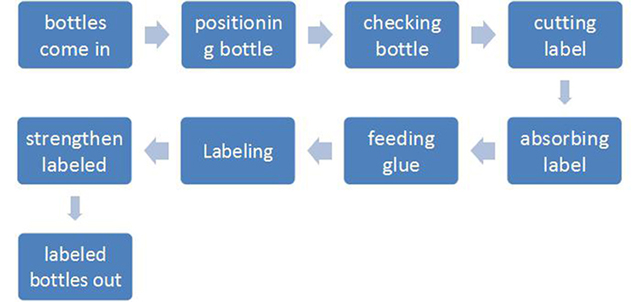

Prevádzkový proces zariadenia na etiketovanie tavného lepidla:

Keď nádoba dosiahne detekčnú polohu elektrického oka, počítač riadi systém dodávania štítkov, aby štítok vydal. Po dokončení akcie dodávania štítkov vysokorýchlostná rezačka štítok odreže. Presnosť a stabilita označovania je zabezpečená pomocou malého zotrvačného vysokorýchlostného servomotora Sanyo.

Narezané štítky sa posielajú do lepiaceho systému, ktorý nanáša lepidlo na predný aj zadný okraj štítku. Tento spôsob lepenia spotrebuje najmenšiu spotrebu tavného lepidla.

Keď sa nalepený štítok prenesie do štítkovej polohy, štítok sa dá presne a efektívne prilepiť na nádobu. Pretože je nádoba počas procesu prenosu v rotujúcom stave, štítok môže byť pripevnený k nádobe hladko a tesne. Lepiaci pásik na konci glejenia môže vytvoriť dobré prekrytie štítku, čím sa dokončí proces štítkovania.

Hlavná časť

A: Hostiteľ

• Servo systém Sanyo
• Systém servopohonu Sanyo
• FLEXEM 7-palcový HMI
• Senzor farebných štítkov Pansonic s vysokým rozlíšením
• Lepenie Pansonic s vysokým rozlíšením a chýbajúci detekčný senzor
• Spínač senzora detekcie produktu Pansonic
• Pansonic tlakový senzor

B: Mechanická časť

• Dopravný mechanizmus: 90W motor Taiwan Chenggang
• Dopravný pás: Priemyselný dopravný pás na báze fólie
• Hlavný motor: 1500W taliansky AC motor BOEM (s originálnou redukciou BOEM)
• Mechanizmus oddeľovania fliaš: Mechanizmus oddeľovania fliaš bez tyče
• Polohovací mechanizmus: Polohovanie a označovanie krokového motora
• Etiketovací mechanizmus: Krokový motor poháňa fľašu a vykonáva etiketovanie počas otáčania
• Mechanizmus podávania štítkov: Systém podávania servo fólie Yujun (pohon vysokorýchlostným servomotorom)
• Lisovací mechanizmus: zostava kefy
• Mechanizmus vedenia fliaš: Profilová vodiaca lišta s dvojitým nastavením súradníc
• Systém zásobovania lepidlom: Špecializovaný systém zásobovania tavným lepidlom Yujun (nemecký riadiaci systém Siemens) na zabezpečenie presnosti a jednotnosti nanášania lepidla

Bezpečnostná ochrana zariadenia aplikátora tavných štítkov:

• Bezpečnostná ochrana: zatvorte ochranné dvierka.
• Alarm nedostatku štítku: Nastavte alarm, keď sa štítok minie, aby operátorovi pripomenul, že má štítok vymeniť
• Alarm nedostatku fliaš: keď je nedostatok fliaš, zariadenie sa zastaví a spustí alarm; keď sú tam fľaše, automaticky obnoví výrobu, čo je vhodné pre výrobu on-line

Označenie Missing Alarm

• Detekcia tlaku vzduchu: Keď tlak vzduchu nespĺňa výrobné požiadavky, zariadenie sa automaticky vypne.
• Detekcia vákua: Keď vákuum nespĺňa výrobné požiadavky, zariadenie sa automaticky vypne.
• Detekcia teploty: Keď teplota tavného lepidla nespĺňa výrobné požiadavky, zariadenie sa automaticky vypne.

Technický parameter

• Model: VK-HMGL-S
• Výkon: Trojfázový 380V 50 Hz 3000W
• Dĺžka: 3650 mm
• Šírka zariadenia: 1450 mm
• Rýchlosť dopravníkovej linky: 20 m/min (rýchlosť dopravníkovej linky je možné upraviť podľa aktuálnych výrobných podmienok)
• Spôsob nastavenia rýchlosti: Sekčné nastavenie rýchlosti
• Max. rýchlosť podávania etikiet: 60 m/min. Maximálna rýchlosť etiketovania: 20 ks/min
• Presnosť označovania: ± 1 mm (vyžaduje chybu veľkosti fľaše zákazníka v rozmedzí ± 0,3 mm)
• Veľkosť produktu: štvorcová fľaša
• Maximálna šírka štítku: 160 mm
• Maximálna dĺžka štítku: 600 mm
• Maximálny priemer štítku: 600 mm Priemer jadra papiera: 152 mm
• Hmotnosť celého stroja: približne 1200 kg

Poznámka:

• Výkon: 14kw
• Spotreba plynu: 6Kg, 8L/min;
• Napájacie napätie: trojfázové 380V
• Výrobná kapacita: 1200 fliaš/hod

Podrobnosti

Nasledujúca tabuľka obsahuje podrobný zoznam hlavných elektrických komponentov každého zariadenia na označovanie tavným lepidlom.

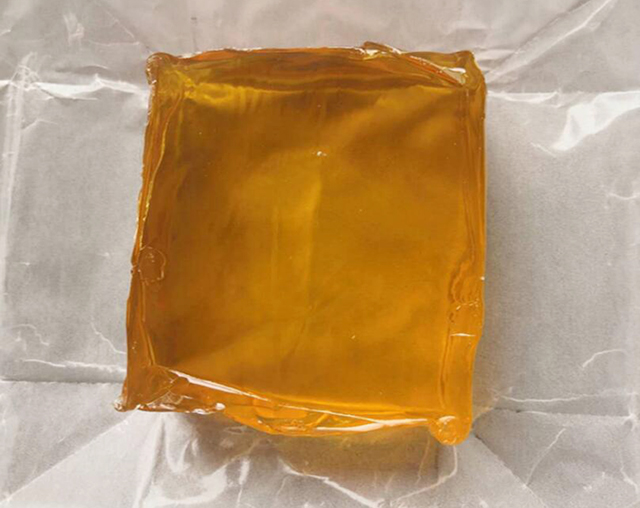

Čo je tavné lepidlo?

Tavné lepidlo (HMA), tiež známe ako horúce lepidlo, je forma termoplastického lepidla, ktoré sa bežne predáva ako plné valcové tyčinky rôznych priemerov určené na nanášanie pomocou horúcej lepiacej pištole. Pištoľ využíva na roztavenie plastového lepidla kontinuálne vykurovacie teleso, ktoré užívateľ pretlačí cez pištoľ buď mechanickým spúšťacím mechanizmom na pištoli, alebo priamym tlakom prstov. Lepidlo vytlačené z nahriatej dýzy je spočiatku dostatočne horúce na to, aby spálilo a dokonca vytvorilo pľuzgiere na koži. Lepidlo je za horúca lepkavé a stuhne v priebehu niekoľkých sekúnd až jednej minúty. Tavné lepidlá môžu byť tiež aplikované ponorením alebo striekaním a sú obľúbené medzi fanúšikmi a remeselníkmi ako na pripevnenie, tak aj ako lacná alternatíva k odlievaniu živicou.

Pri priemyselnom použití poskytujú tavné lepidlá niekoľko výhod oproti lepidlám na báze rozpúšťadiel. Prchavé organické zlúčeniny sú znížené alebo eliminované a krok sušenia alebo vytvrdzovania je eliminovaný. Tavné lepidlá majú dlhú životnosť a zvyčajne ich možno zlikvidovať bez špeciálnych opatrení. Medzi nevýhody patrí tepelné zaťaženie podkladu, obmedzenie použitia na podklady necitlivé na vyššie teploty a strata pevnosti spoja pri vyšších teplotách až po úplné roztopenie lepidla. To možno znížiť použitím reaktívneho lepidla, ktoré po stuhnutí ďalej vytvrdzuje napr. vlhkosťou (napr. reaktívne uretány a silikóny) alebo sa vytvrdzuje ultrafialovým žiarením. Niektoré HMA nemusia byť odolné voči chemickým útokom a poveternostným vplyvom. HMA nestrácajú hrúbku počas tuhnutia; Lepidlá na báze rozpúšťadiel môžu počas schnutia stratiť až 50–70 % hrúbky vrstvy.

Aplikácie HMA

Tavné lepidlá sú také početné, ako sú univerzálne. Vo všeobecnosti sa horúce taveniny nanášajú vytláčaním, valcovaním alebo striekaním a vysoká viskozita taveniny ich robí ideálnymi pre porézne a priepustné substráty. HMA sú schopné spájať celý rad rôznych substrátov vrátane: gumy, keramiky, kovov, plastov, skla a dreva.

Dnes sú HMA (tavné lepidlá) dostupné v rôznych typoch, čo umožňuje použitie v širokej škále aplikácií v niekoľkých priemyselných odvetviach. Na použitie pri hobby alebo remeselných projektoch, ako je montáž alebo oprava penových modelov lietadiel na diaľkové ovládanie a umelé kvetinové aranžmány, sa pri nanášaní lepidla používajú tavné tyčinky a tavné lepiace pištole. Na použitie v priemyselných procesoch sa lepidlo dodáva vo väčších tyčinkách a lepiacich pištoliách s vyššími rýchlosťami tavenia. Okrem tavných tyčiniek môže byť HMA dodávaná aj v iných formátoch, ako sú granulované alebo elektrické tavné bloky pre spracovateľov tavnej hmoty. Väčšie aplikácie HMA tradične využívajú na dodávanie lepidla pneumatické systémy.

Príklady odvetví, kde sa používa HMA, zahŕňajú:

• Zatváranie chlopní krabíc z vlnitej lepenky a lepenkových kartónov v obalovom priemysle.
• Lepenie chrbtice v knihárskom priemysle
• Ovíjanie profilov, montáž výrobkov a laminovanie v drevospracujúcom priemysle
• Jednorazové plienky sú konštruované s použitím HMA, spájajúceho netkaný materiál so spodnou vrstvou aj s elastickými prvkami.
• Mnoho výrobcov elektronických zariadení môže tiež použiť HMA na pripevnenie častí a vodičov alebo na zabezpečenie, izoláciu a ochranu komponentov zariadenia.
