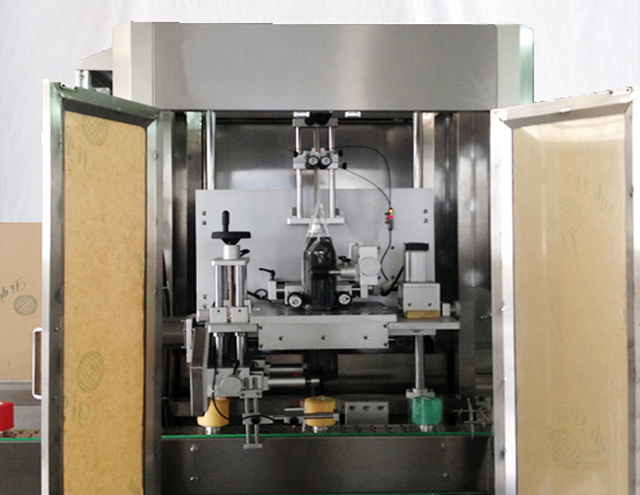

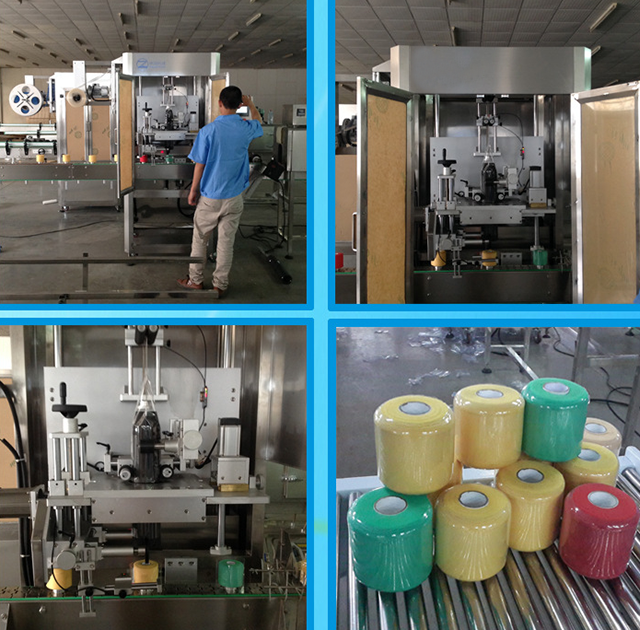

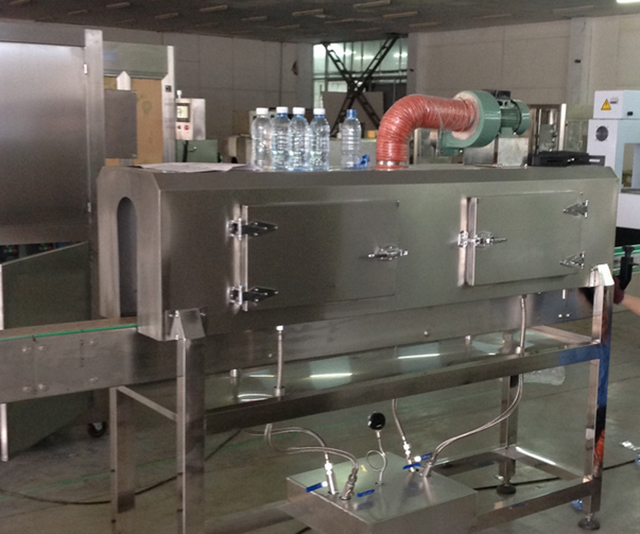

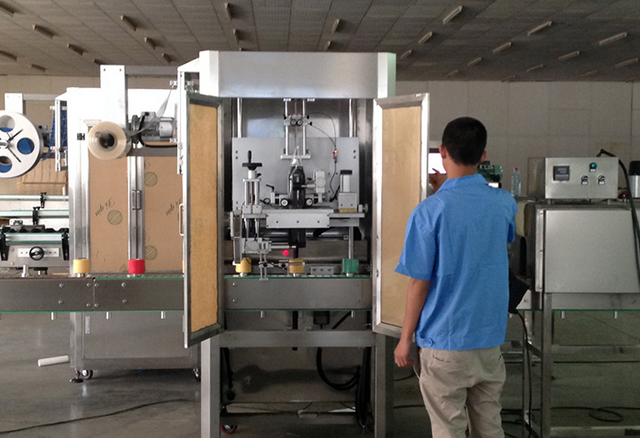

Zariadenie na automatické označovanie zmršťovacích rukávov s parným zmršťovacím tunelom

Model: VK-SSL
Napájanie: AC220V 50Hz/60Hz
OD štítku (mm): ¢80-200
Rýchlosť etikety (ks/min): 50-80
Teplota etikety: 30°C-180°C
Hrúbka štítku (mm): 0,033-0,15
Tlak vzduchu (kg/cm²): 5
Materiál štítku: PE
Rozmer stroja (mm): D6500×Š1200×V2150
Hmotnosť stroja (kg): 650 kg

Automatický návlekový etiketovací stroj pre pásky vhodné aplikácie: Na vkladanie etikiet na obaly rôznych výrobkov, potravín (nápoje, mliečne výrobky, pásky a víno), liekov a priemyselných produktov.

Funkcia strojov na označovanie rukávov

1. Celkový stroj vyrobený z nehrdzavejúcej ocele chráni pred vodou a hrdzou;

2. Nastaviteľná rezacia panva je vybavená obojstrannou čepeľou, ktorá má dlhú životnosť vďaka jedinečnému vírivému rezu;

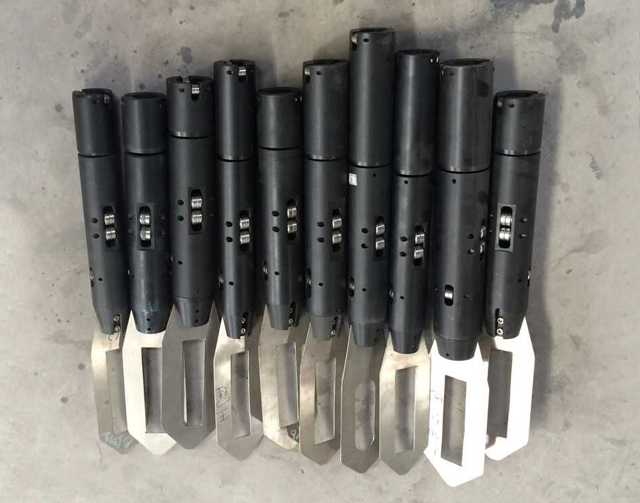

3. Jediný polohovací stredový stĺpik dosahuje stabilnejšie podávanie štítkov;

4. Skupina na umiestnenie štítkov umožňuje presnejšie označenie;

5. Dotykový riadiaci systém, priateľská obsluha;

6. Voliteľný nezávislý systém podávania a označovania uľahčuje prevádzku a znižuje náklady;

7. Prijíma PLC programovateľný systém, importovaný servomotor, servo ovládač, frekvenčný menič a senzor atď. vďaka ktorým je označovanie presné, rýchle a stabilné.

Technický parameter:

Model: VK-SSL
Napájanie: AC220V 50Hz/60Hz
OD štítku (mm): ¢80-200
Rýchlosť etikety (ks/min): 50-80
Teplota etikety: 30°C-180°C
Hrúbka štítku (mm): 0,033-0,15
Tlak vzduchu (kg/cm²): 5
Materiál štítku: PE
Rozmer stroja (mm): D6500×Š1200×V2150
Hmotnosť stroja (kg): 650 kg

Zoznam dielov

Pracovná jednotka	položka		model		Nie		Značka	pôvod
Jednotka rezacej hlavy	AC motor		5IK90GU-CF-25KB		1			Taiwan
Upratovanie	AC motor		5IK120A-CF		1		ZD	Taiwan
Zásobovanie materiálom	AC motor		RV50-20K-180		1		ZD	Taiwan
	Frekvenčný menič		ATV12H018M2		1		Schneider	Francúzsko
	optické senzory		CX-421		1		Panasonnic	Japonsko
Nosenie fľaše	AC motor		5IK90GN-SF-5GN7,5K		1		ZD	Taiwan
	Frekvenčný menič		ATV12H018M2		1		Schneider	Francúzsko
Oddelenie fliaš	AC motor		5IK90GN-SF-5GN0,75K		1		ZD	Taiwan
	Frekvenčný menič		ATV12H018M2		1		Schneider	Francúzsko
Jednotka kefy na vlasy	AC motor		4IK25GN-C-4GN3K		2		ZD	Taiwan
Jednotka rezacej hlavy	Servomotor		BCH080111C 400W		1		Schneider	Francúzsko
	Šofér Sevro		LXM23CU04M3X 400W		1		Schneider	Francúzsko
	Mini optické senzory		PM-L44		2		Panasonnic	Japonsko
Pohonná jednotka	Servomotor vodiča		BCH080111C 400W		1		Schneider	Francúzsko
	Servovodič vodiča		LXM23CU04M3X 400W		1		Schneider	Francúzsko
Elektrická očná jednotka	Vysokorýchlostný vláknový senzor		FX-301		1		Panasonnic	Japonsko
Elektrické oko pre monitor na fľaše	vláknový senzor		CX-442		1		Panasonnic	Japonsko
Dopravníková jednotka	Frekvenčný menič		ATV12H075M2		1		Schneider	Francúzsko
elektrické skrine	PLC	DF-MX-1005-9A		1		OMRON		Japonsko
	Dotyková obrazovka	MT6070IR 7,0'		1		weinview		Taiwan
	So silou	ABL2REM24020H		1		Schneider		Francúzsko
	stykač	D1810 25A		2		Schneider		Francúzsko

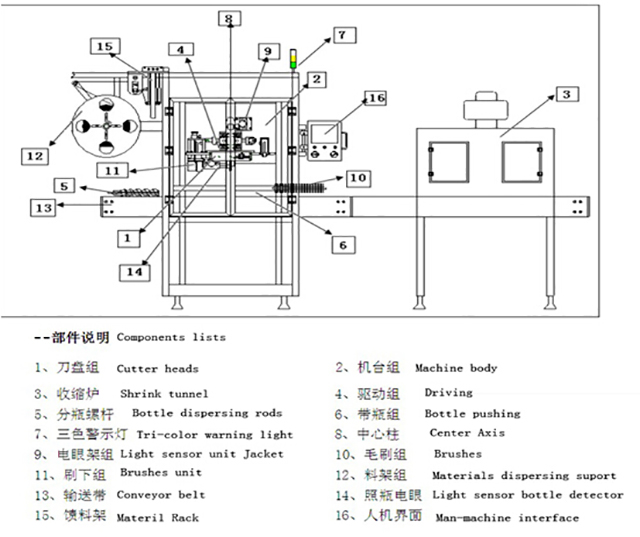

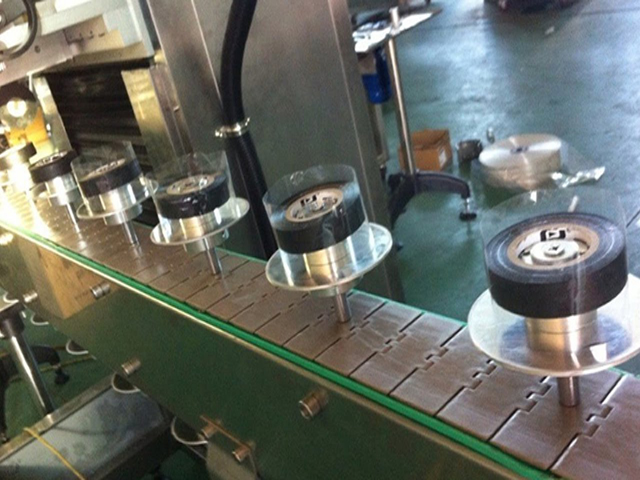

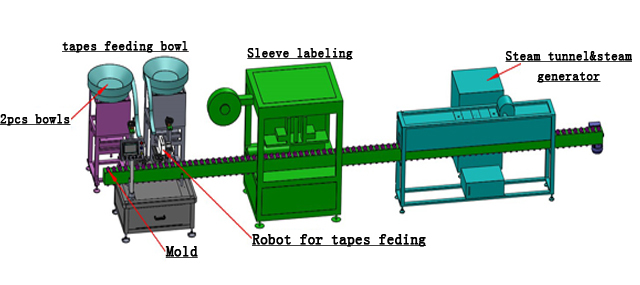

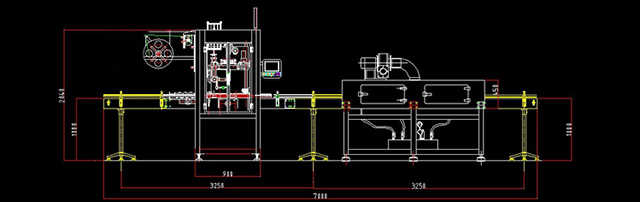

Kreslenie a detaily

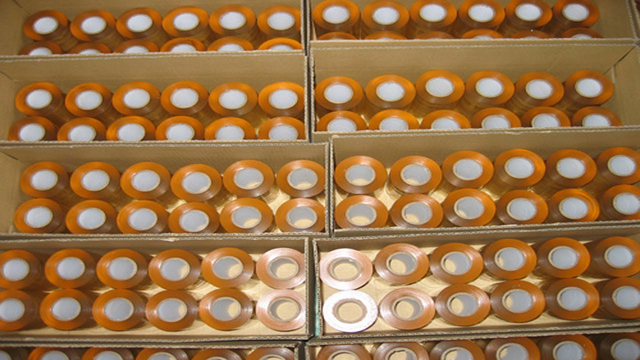

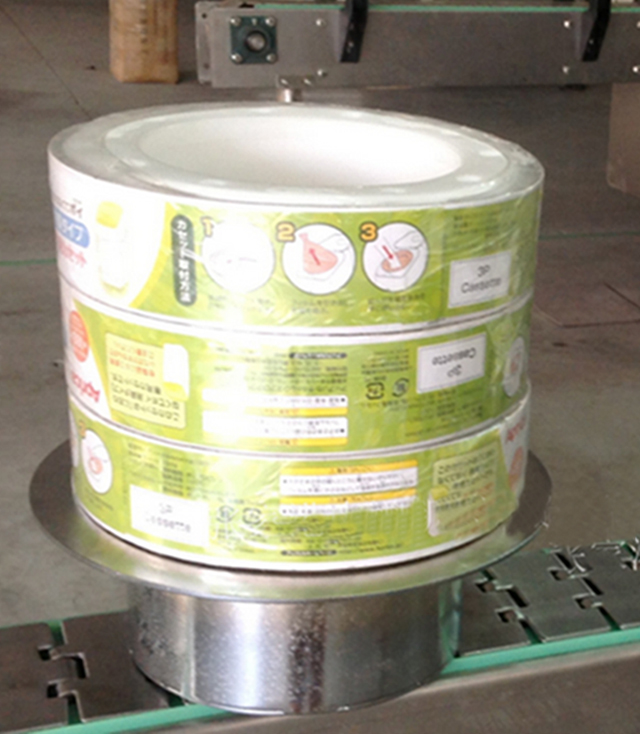

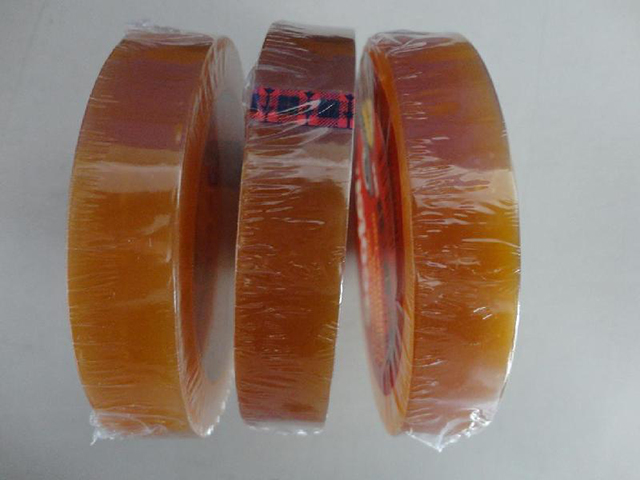

Vzorky

Stroje s automatickým podávaním pások s vysokou rýchlosťou

Záruka: Na všetky stroje sa vzťahuje záruka 1 rok. (Zo záruky sú vyňaté problémy v dôsledku nehôd, nesprávneho použitia, nesprávneho použitia, poškodenia pri skladovaní, nedbalosti alebo úpravy zariadenia alebo jeho komponentov. Záruka nie je zahrnutá ani na ľahko rozbitný náhradný diel)

Inštalácia: Po príchode stroja do vašej továrne, ak potrebujete, náš technik príde k vám, aby nainštaloval a otestoval stroj a tiež zaškolil vášho pracovníka na obsluhu stroja (čas školenia závisí od vášho pracovníka). Výdavky (letenka, strava, hotel, cestovné vo vašej krajine) by mali byť na vašom účte a za technika musíte zaplatiť 150 USD za deň. Môžete tiež ísť do našej továrne na školenie.

Po servise: Ak sa vyskytne problém na stroji, náš technik príde k vám, aby stroj čo najskôr opravil. Náklady by mali byť na vašom účte (ako je uvedené vyššie).
