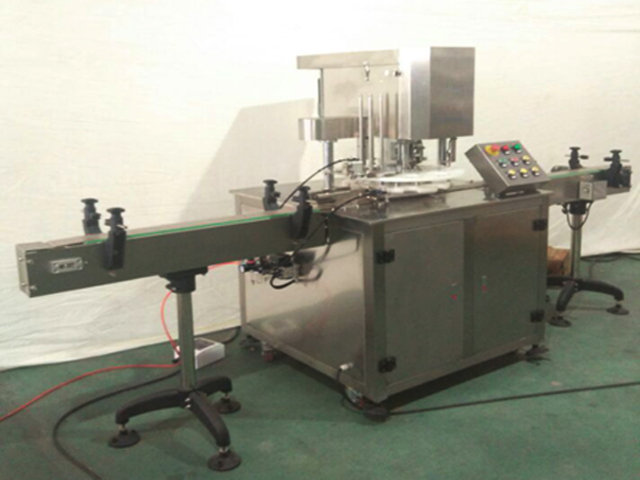

Automatický lineárny stroj na zváranie plechoviek z kovového cínu

• Materiál: nehrdzavejúca oceľ
• Krycia hlava: 1
• Počet zapečatených plechoviek: Jedna
• Rýchlosť lepenia: 25-30 za minútu
• Výška tesnenia: 40-200 mm
• Priemer dostupnej fľaše: 35-100 mm
• Pracovný tlak: AC220v 50/60Hz（Ac380v 50/60hz）
• Výkon: 1,1kw
• Hmotnosť: 500 kg
• Veľkosť: 3000*900*1700mm
• Zdroj vzduchu: 0,5 mpa

Tento produkt sa vzťahuje hlavne na tesniace balenie okrúhlych plechoviek s rôznymi PET plastmi, železom, hliníkom, papierom a inými kvalitami, má pokročilý dizajn a primeranú štruktúru, ktorá sa ľahko ovláda, je nevyhnutným a ideálnym baliacim zariadením na potraviny. , lieky, čaj, chemické inžinierstvo a ďalšie odvetvia.

Hlavné telo tohto produktu využíva všetky nehrdzavejúce materiály s jednoduchým a krásnym vzhľadom a vyhovuje dizajnovým požiadavkám väčšiny štandardných výrobných oddelení.

Tento produkt využíva jednofázový alebo trojfázový zdroj energie s výkonom dosahujúcim 1,1 kW, jeho rôzne časti a komponenty pod presným obrábaním, výrobné technológie a iné sa urýchlili a neustále zdokonaľovali vďaka dlhoročným zákazníckym skúsenostiam našej spoločnosti a kľúčová časť má jedinečný dizajn s vysokou pevnosťou, nízkou hlučnosťou a dobrým tesniacim výkonom.

Tento výrobok je v súlade s predpismi národných noriem, rezortných noriem a podnikových noriem a opúšťa továreň až po absolvovaní prísnej kontroly a testu.

Ide o plnoautomatickú výrobnú linku, ktorá môže predstavovať výrobné linky s plniacim systémom, vážiacim a plniacim systémom alebo systémom označovania.

Výkonová špecifikácia

1. Štyri tesniace kolesá sú prispôsobené na utesňovanie, pričom dva nože na lemovanie a ďalšie dva na lisovanie polotovarov s jednoduchým princípom a pohodlným nastavením;

2. Je prijatý mechanický dizajn najnovšej generácie, telo plechovky sa nebude otáčať v procese tesnenia, tesniaci odvaľovací nôž sa otáča, aby sa dokončilo tesnenie, čo je spoľahlivé a bezpečné a vhodné na tesniace balenie krehkých výrobkov a tekuté výrobky;

3. Chod odvalovacieho noža a zdvíhanie opierky noža sú riadené mechanickou vačkou, so stabilnou a spoľahlivou prevádzkou

4. Odvalovací nôž je vyrobený z nehrdzavejúcej ocele 304, s dlhou životnosťou a dobrým tesniacim výkonom.

5. Prevádzkové rozhranie je veľmi jednoduché na uľahčenie prevádzky.

Hlavné vlastnosti

1. Je to stroj na zváranie plechoviek najnovšej generácie, ktorého najdôležitejšou vlastnosťou je, že telo plechovky sa pri utesňovaní neotáča, aby sa zabránilo posunutiu a vypadnutiu produktov v plechovke;

2. Operačné rozhranie je jednoduché s primeraným dizajnom;

3. Má vysokú presnosť obrábania a hlavné telo prijíma výrobu všetkých nehrdzavejúcich ocelí v súlade s konštrukčnými požiadavkami výrobných oddelení.

4. Môže predstavovať výrobné linky s plnením, označovaním, zariadením na rozprašovanie kódu a inými, s vysokou efektívnosťou výroby.

5. Dokáže automaticky rozpoznať spodný kryt a návrh riadenia obvodu je primeraný.

6. Všetky diely a komponenty, elektrické príslušenstvo a iné prijímajú výrobky zo známych domácich tovární so spoľahlivou a stabilnou kvalitou.

Technické parametre

• Materiál: nehrdzavejúca oceľ
• Krycia hlava: 1
• Počet zapečatených plechoviek: jedna
• Rýchlosť zatavovania: 25-30 za minútu
• Výška tesnenia: 40-200 mm
• Priemer dostupnej fľaše: 35-100 mm
• Pracovný tlak: AC220V 50/60Hz（AC380V 50/60Hz）
• Výkon: 1,1 kW
• Hmotnosť: 500KG
• Veľkosť: 3000*900*1700mm
• Zdroj vzduchu: 0,5 MPa

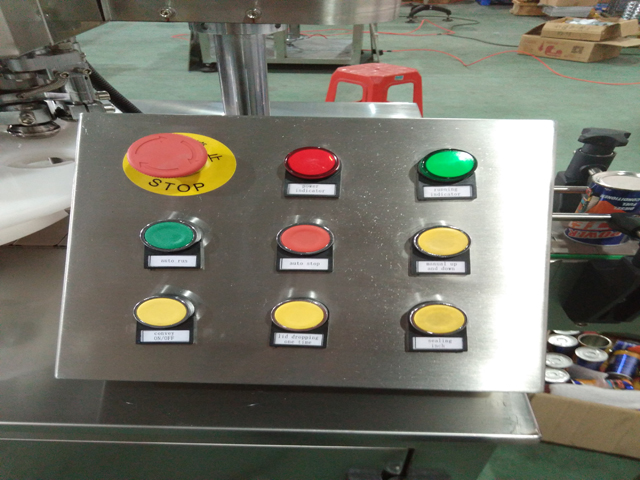

Ovládací panel

1. Indikátor napájania (červené indikačné svetlo): svieti červené indikačné svetlo, čo znamená, že zariadenie je zapnuté a naopak

2. Kontrolka prevádzky (zelená kontrolka): svieti zelená kontrolka, ktorá indikuje, že zariadenie je v prevádzke a naopak

3. Núdzové zastavenie: v prípade núdze stlačte toto tlačidlo a zariadenie sa okamžite zastaví, ostatné spínače nefungujú, ak chcete zrušiť, otočte tlačidlo do kríža a automaticky vyskočí s obnovenými funkciami

4. Prevádzka/zap (zelené tlačidlo): stlačte toto tlačidlo a zariadenie sa spustí

5. Prevádzka/vypnutie (červené tlačidlo): stlačte toto tlačidlo a zariadenie sa zastaví

Inching (žlté tlačidlo): tento spínač sa používa hlavne na ladenie zariadenia, zariadenie bude fungovať pri stlačení tlačidla a naopak.

Princíp zariadenia a spôsob inštalácie

1. Princíp dynamického dizajnu zariadenia

Toto zariadenie využíva asynchrónny motor s dvojhodnotovou elektrickou kapacitou, s výkonom motora 1,1 kW a rýchlosťou otáčania 1400 ot./min. Trojuholníkové remeňové koleso, ozubené koleso, turbína a ďalšie spojovacie koleso znižuje svoje otáčky na 40 ot./min., turbína otáča kruh pod vplyvom zdvíhacej vačky, aby dokončila proces nahor a nadol, súčasne resp. poháňa prvé a druhé valivé a tesniace koleso, aby sa koordinovali s vačkou pod rozdielom rýchlostí dvoch skupín ozubených kolies, aby sa dokončil celý proces zvarenia jednej plechovky.

2. Princíp tesniaceho dizajnu zariadenia

Toto zariadenie využíva princíp dvojitého švového dvojitého švu, ktorý využíva postup oklúzie, skladania a stláčania strany krytu a strany plechovky, aby sa dosiahol účinok tesnenia. Kroky sú nasledovné:

(1) Umiestnite uzáver plechovky na vrch plechovky, aby sa okraj plechovky posunul k otvoru na vnútornej strane okraja uzáveru plechovky.

(2) Využite tlak zdvíhača na zdvihnutie tela plechovky a pritlačte uzáver plechovky k psovi.

(3) Prvý valec obopína okraj uzáveru dovnútra, pričom jedna strana sa otáča okolo okraja uzáveru a druhá strana vyvíja tlak na os.

(4) Potom, čo prvý valec dokončí operáciu, druhý valec pokračuje v pritláčaní prvého zaobleného švu vytvoreného z prvého valca do druhého zaobleného švu, utesnenie valca je dokončené.

(5) Zdvíhač je hore nohami a pes je stlačený nadol, aby opustil prázdnu plechovku.

3. Princíp automatického spúšťania krytu

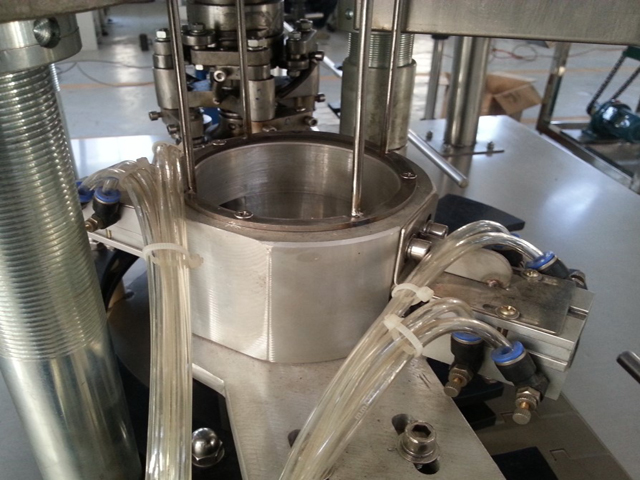

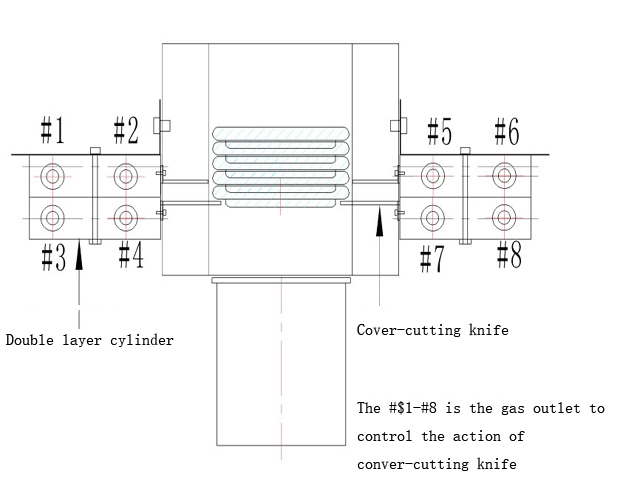

Toto zariadenie je vybavené automatickým zariadením na kontrolu fotooka, po dosiahnutí polohy plechovky foto oko odošle kontrolný signál do hlavného riadiaceho obvodu, ktorý odošle príslušné signály v súlade s konštrukciou do zariadenia na spúšťanie krytu na ovládanie príslušných činnosti, aby sa vykonala funkcia automatického spúšťania krytu. Fyzické zariadenie na automatické spúšťanie krytu a jeho princíp sú znázornené na nasledujúcom obrázku:

Ako nainštalovať stroj krok za krokom?

Prvý krok: Nainštalujte reťaz dopravníka, po inštalácii skontrolujte, či je lineárna a či má správnu tesnosť

Druhý krok: Nainštalujte koľajnice dopravníka, nastavte ich tak, aby prepravovali plechovky hladko

Nakoniec, po zapnutí a vyvetraní na zariadení môže fungovať.

	Retiazka každej časti je spojená a upevnená kolíkom (podobne ako reťaz hodiniek)
	Dopravník prejde cez základňu
	Reťazová doska každej sekcie dopravníka je spojená kolíkom
	Skrutky je možné nastaviť tak, aby utiahli a uvoľnili dopravník
	Po spojení s čapom sa pevne zatĺka
	Dopravník a hlavné zariadenie sú spojené a upevnené dvoma skrutkami
	Inštalácia dopravných koľajníc
	Inštalácia a pevné zariadenie koľajníc
	Zapnite motor dopravníka (pripojte na svorky U1 a U2)

Súhrn polohy na každej elektrickej časti:

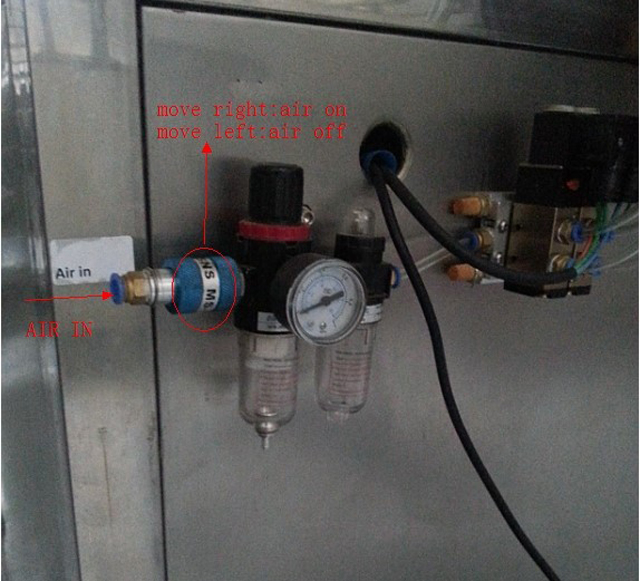

1. Spôsob pripojenia spínača nasávania vzduchu je nasledujúci:

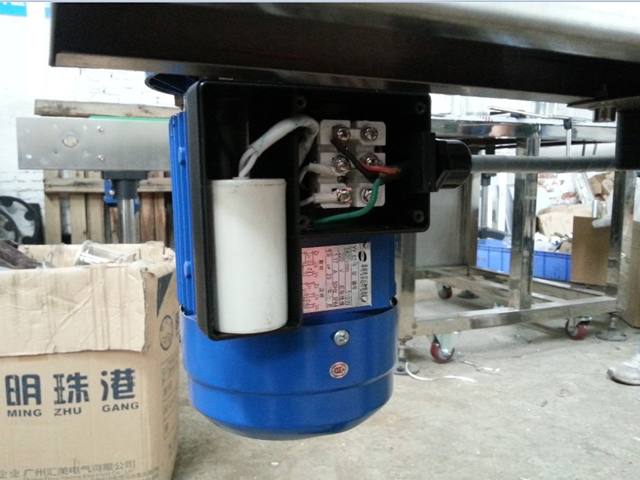

2. Spôsob zapojenia motora dopravníka je nasledujúci:

Viac informácií nám pošlite e-mail na podrobnú príručku o stroji na uzatváranie plechoviek;

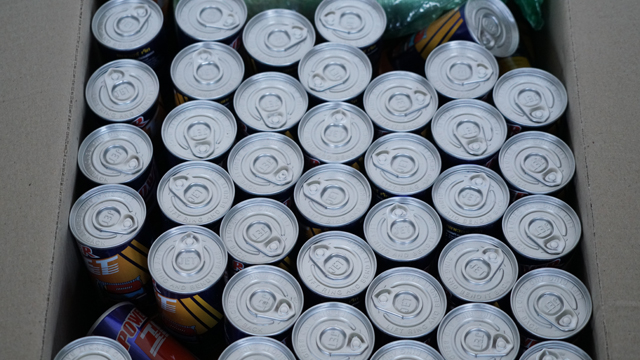

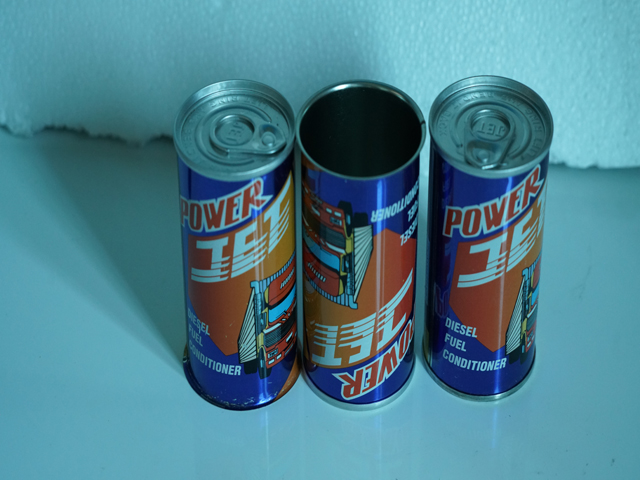

Vzorky na tesnenie plechoviek
