Automatický obojstranný stroj na ovíjanie plochých okrúhlych fliaš

• Model: VK-DSL-R
• Špecifikácia napätia: AC220V/380V, 50/60HZ jednofázový
• Výkon: 2,2KW/220V (nastaviteľný podľa amerického štandardu napájania)
• Rýchlosť etiketovania: 40-50ks/min.
• Presnosť označovania: ±1 mm (bez chýb označených predmetov a etikiet)
• Zdroj vzduchu na označovanie: 5 kg/cm2
• Použiteľný rozsah ciev: 15-150 mm na dĺžku, 10-100 mm v priemere, 40-350 mm na výšku
• Použiteľný štítok: 15-180 mm na výšku, 10-200 mm na dĺžku.
• Max štítok: priemer 420 mm, vnútorný priemer kotúča papiera 76 mm.
• Medzera štítku: 3-4 mm
• Medzera medzi hornou a spodnou stranou štítku a hornou a spodnou stranou podkladového papiera: 2 mm

Zobraziť video

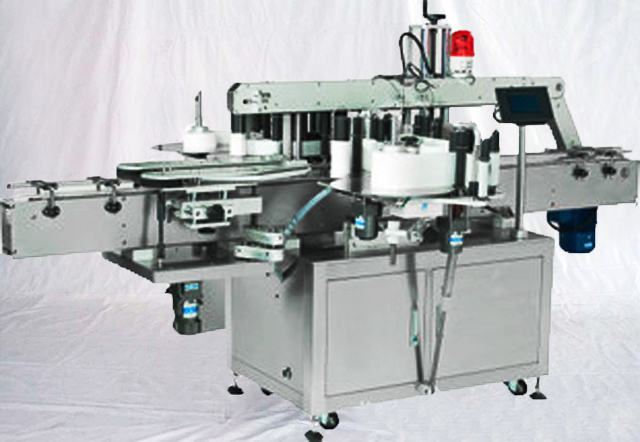

Obojstranný automatický etiketovací stroj je vhodný pre okrúhle fľaše alebo ploché fľaše s dvojitou alebo jednoduchou značkou. Tvarový pás sa dá nakloniť a etiketovacia hlava sa dá nastaviť v ôsmich orientáciách, takže stroj možno úspešne nastaviť za niekoľko minút pre akúkoľvek fľašu.

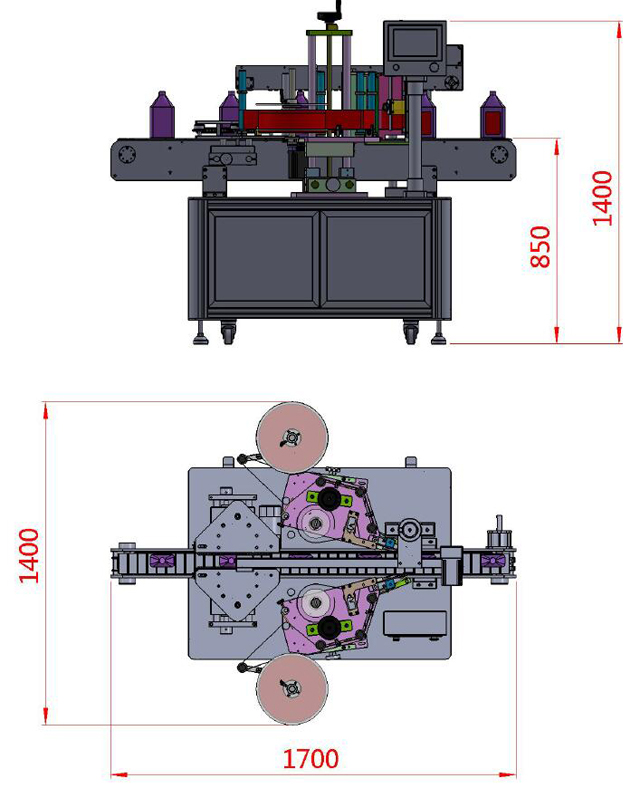

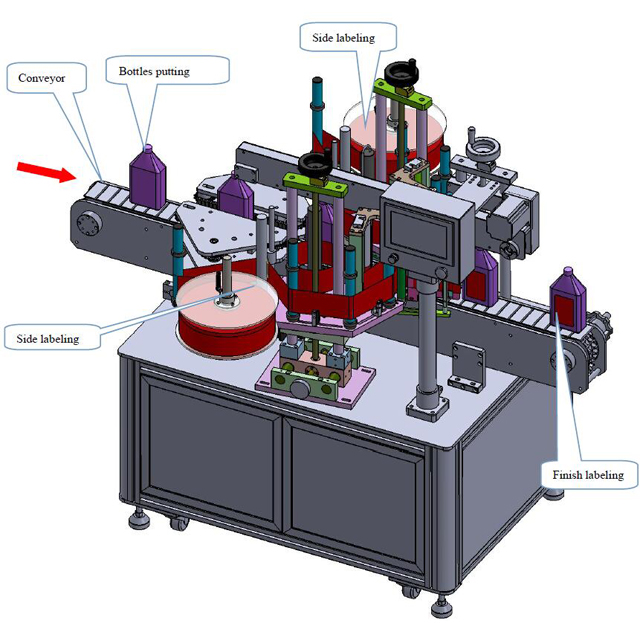

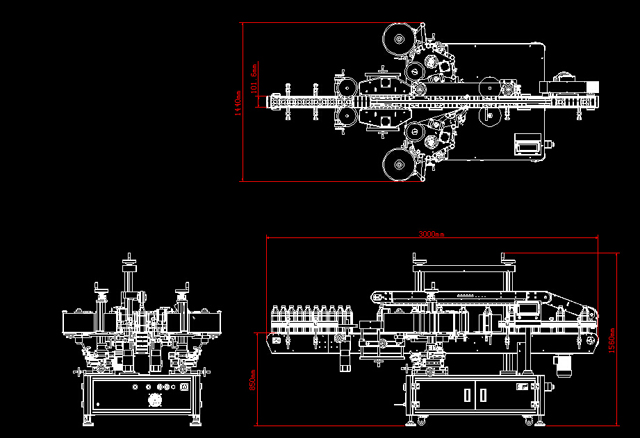

Výkres automatického obojstranného etiketovacieho stroja:

Prítlak medzi aktívnou osou a prítlačným valčekom je možné nastaviť, takže smer chodu pásu je možné voľne nastaviť. Etiketa je len flexibilne stlačená bez toho, aby došlo k akejkoľvek deformácii. Etiketovacia hlava má štruktúru dvojitého prítlačného valca, zaručuje, že štítok je pevne pritiahnutý, ale nie zlomený v dôsledku vysekávania papiera pod ním, oddelená spojka robí napätie vyváženejším.

Ľudské rozhranie založené na dotykovej obrazovke v ruštine a angličtine s jedným online systémom pomoci uľahčuje obsluhu stroja. Lisovací pás sa obáva do hlavnej dopravnej linky, takže obe dopravné linky pracujú absolútne synchrónne.

Stroj je dodávaný so známym severným motorom, takže realizuje skutočné riadenie s uzavretou slučkou a pri dodaní s krokovým motorom sa vyhýba fenoménu „chodenia slepého muža“.

Viackanálový enkodér presne zisťuje polohu označenia vysokou rýchlosťou.

Etiketa je po priložení na fľašu stlačená chlopňou a pritlačená aktívnym a pasívnym špongiovým valčekom. Takže keď je štítok prilepený, nemá žiadny mechúr. Je zvlášť použiteľný pre krištáľové fľaše označené priehľadnými etiketami. Voliteľná súprava na označovanie vzduchom a valčekom dokáže presne označiť okrúhle fľaše.

Základné parametre

• Model: VK-DSL-R
• Špecifikácia napätia: AC220V/380V, 50/60HZ jednofázový
• Výkon: 2,2KW/220V (nastaviteľný podľa amerického štandardu napájania)
• Rýchlosť etiketovania: 40-50ks/min.
• Presnosť označovania: ±1 mm (bez chýb označených predmetov a etikiet)
• Zdroj vzduchu na označovanie: 5 kg/cm2
• Použiteľný rozsah ciev: 15-150 mm na dĺžku, 10-100 mm v priemere, 40-350 mm na výšku
• Použiteľný štítok: 15-180 mm na výšku, 10-200 mm na dĺžku.
• Max štítok: priemer 420 mm, vnútorný priemer kotúča papiera 76 mm.
• Medzera štítku: 3-4 mm
• Medzera medzi hornou a spodnou stranou štítku a hornou a spodnou stranou podkladového papiera: 2 mm

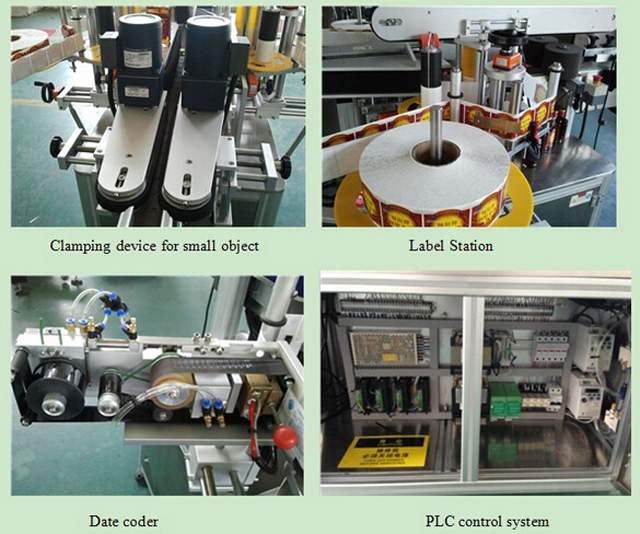

Elektronické komponenty so značkou a konfiguráciou

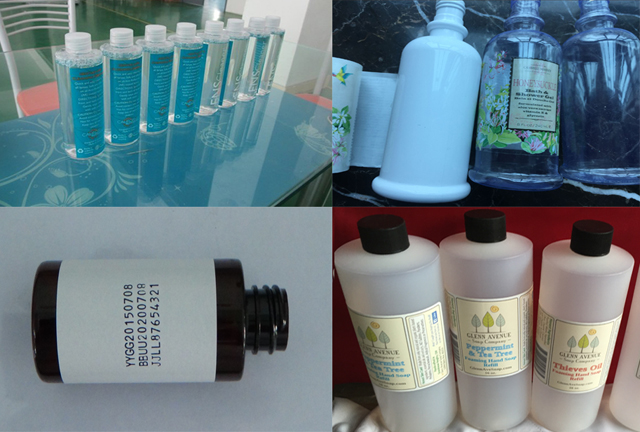

Aplikácia
