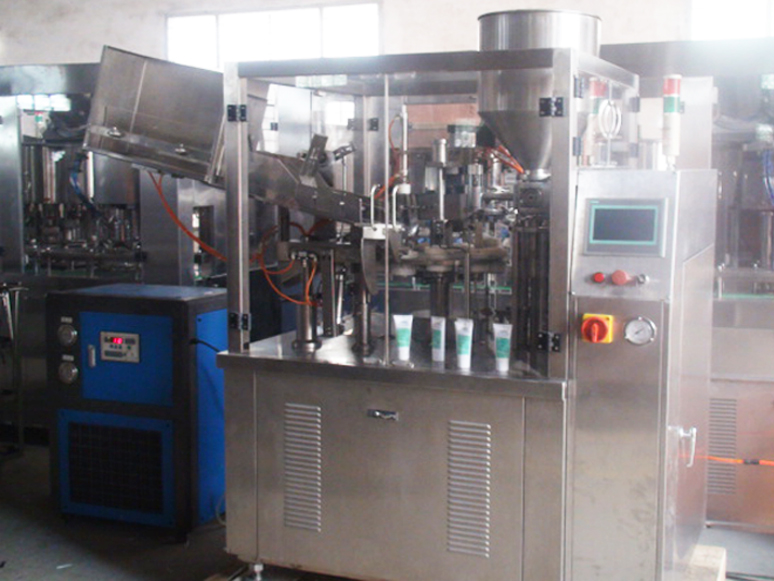

Automatický tesniaci stroj na plnenie tuby krémového mlieka s chladičom vody

• Materiály rúr: Plastové rúry / Laminované rúry
• Objem náplne: 5ml-250ml/tuba (nastaviteľné)
• Presnosť plnenia: 1% (alebo menej ako)
• Výstupná kapacita: 45 trubíc za minútu
• Priemer trubky: Ø10mm-Ø50mm
• Maximálna dĺžka trubice: 220 mm
• Napájanie: 220V/380V/50-60Hz
• Tlak vzduchu: 0,55 mpa-0,65 mpa
• Prídavný motor: 1,1 kW
• Termotesniaci výkon: 3,0kw
• Celkový rozmer (Dxšxv): 2000*900*1500
• Hmotnosť tesniaceho stroja na plnenie rúr: 850 kg

Zobraziť video

Ovládacie časti stroja sa skladajú z inteligentného rozhrania človek-počítač, veľkého dotykového displeja / ovládacieho panela prevádzky vrátane nastavenia teploty, rýchlosti motora, rýchlosti plnenia, priameho zobrazenia na obrazovke a ovládania obrazovky. Komponenty stroja, ktoré sa dotýkajú náplne Materiál je vyrobený z nehrdzavejúcej ocele SUS304 a SUS316L. So strojom sa dodáva aj priehľadný kryt, podávacia trubica, podávacie zariadenie. Stroj je vybavený bezpečnostným spínačom, automatickým zastavením, polohovaním mäkkej trubice, fotoelektrickým ovládaním tesnenia atď.

Počas procesu je podávanie trubice a nastavovanie, plnenie a uzatváranie, vysúvanie sú riadené automaticky. Digitálne počítacie zariadenie je inštalované v spodnej prednej časti stroja. Počas procesu plnenia sa plniaca hlava vloží do nádoby na materiál, aby sa zabránilo vniknutiu vzduchu. Pre vysoko viskózny plniaci materiál je nainštalované ofukovacie zariadenie, aby sa zabezpečilo úplné utesnenie. Na splnenie rôznych potrieb klientov je k dispozícii veľa možností typu tesnenia.

Hlavný parameter

Hlavné vlastnosti

1. Nasledujúca prevodová časť uzavretá v plošine, bezpečná, spoľahlivá, neznečisťujúca;
2. Plniace a tesniace časti namontované na plošine nad polouzavretým krytom so statickým rámom, ľahko pozorovateľné, ľahko ovládateľné, nenáročné na údržbu;
3. Ovládanie PLC, rozhranie konverzácie človek-stroj;
4. Okruhový ovládač vačkového pohonu, vysoká rýchlosť, vysoká presnosť;
5. Voliteľne poloha skrinky a naklonenej rúrky;
6. Zakrivená lakťová opierka s vákuovou adsorpčnou jednotkou, zábradlím a súčinnosťou zariadenia tlakovej trubice, hadica sa privádza do hornej stanice trubice;
7. Fotoelektrické štandardné pracovné stanice, vysoko presný snímač, vzor hadíc riadenia krokového motora v správnej polohe;
8. Pohyblivá hlava vstrekovacieho materiálu hlboko vo vnútri vstrekovacieho materiálu hadice, bočná poznámka na výstupe, koniec vstrekovacej dýzy na dodávanie materiálu s integrovaným spôsobom na zabezpečenie kvality vyfukovania;
9. Žiadna trubica bez náplne;
10. Prijatie tesnenia (teplovzdušná pištoľ Leister) vnútorný ohrev koncovej rúrky, chladený chladiacim prostriedkom vonkajšia konfigurácia;
11. Pracovná stanica automaticky zadá číslo kódu vytlačené na procesných požiadavkách pozície;
12. Vyrežte plastový robot v pravom uhle alebo zaoblený koniec hadice na výber;
13. Alarm poruchy, žiadny alarm potrubia, vypnutie otvorených dverí, vypnutie preťaženia;
14. Počítanie a kvantitatívne prestoje;

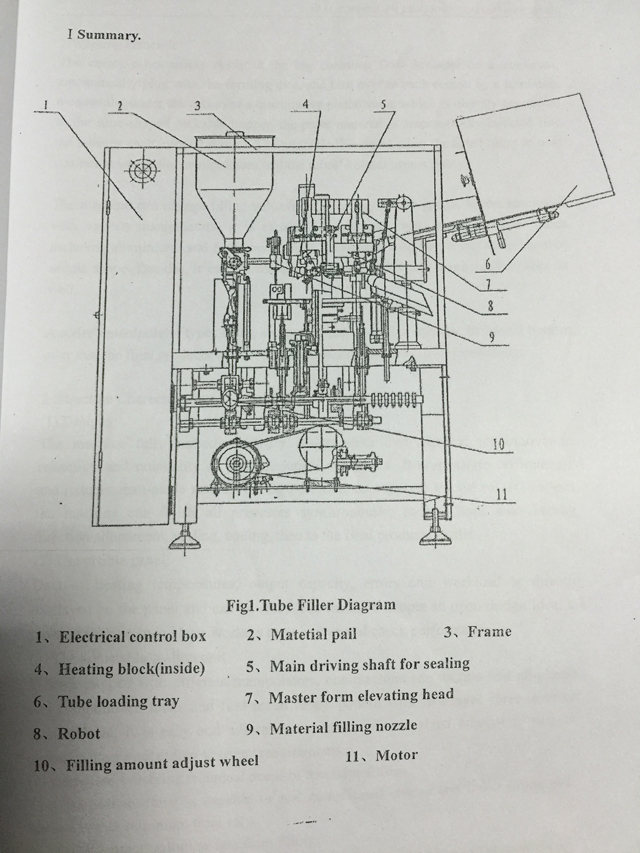

Kreslenie rúr na plnenie tesniaceho stroja

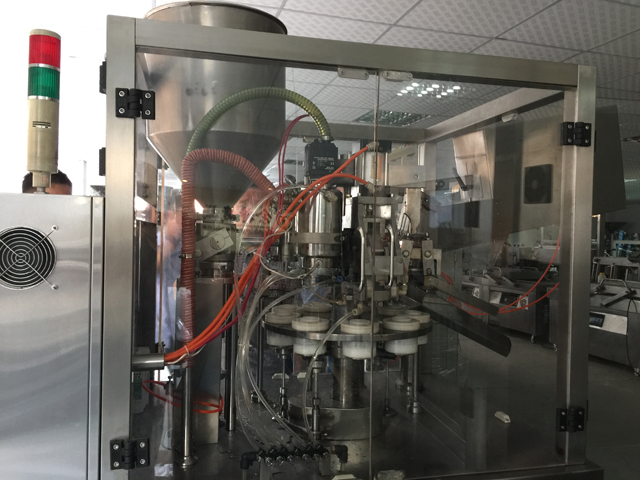

Princíp fungovania tesniaceho stroja na plnenie rúr

Prázdne tuby úhľadne pripravené vo veľkom kontajneri toku v poradí na dopravníku automaticky upchatom formovacími nástrojmi a robotom sa prevrátia do každej stanice; medzitým pôsobením kvantitatívneho piestového ventilu, ktorý je priamo spojený s uzamykateľnou násypkou v tvare kužeľa, sa pastové materiály automaticky vstrekujú do rúrok v každej intervalovej stanici.

Točňa následne odvezie naplnené skúmavky do ďalšej stanice, kde manipulátory dno skúmavky ihneď utesnia. Stroj dokáže meniť plniaci objem nastavením prietokomeru. Pri použití s rôznymi manipulátormi je schopný vysporiadať sa s rúrami z viackovových materiálov vrátane hliníka a ďalej preložiť dno dvojvrstvovým trojvrstvovým sedlovým tvarom. Okrem toho dokáže tepelne utesniť všetky plastové rúrky a laminované hadice. Manipulátor kódovača napíše na koniec skúmaviek dátumy, sériové číslo a dátum spotreby. Potom budú finálne produkty automaticky vedené do skúmaviek zbernej nádoby.

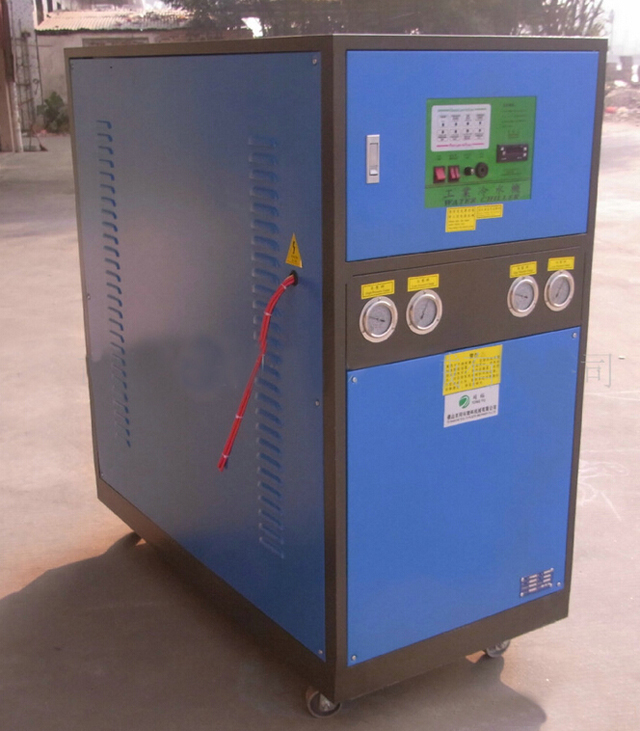

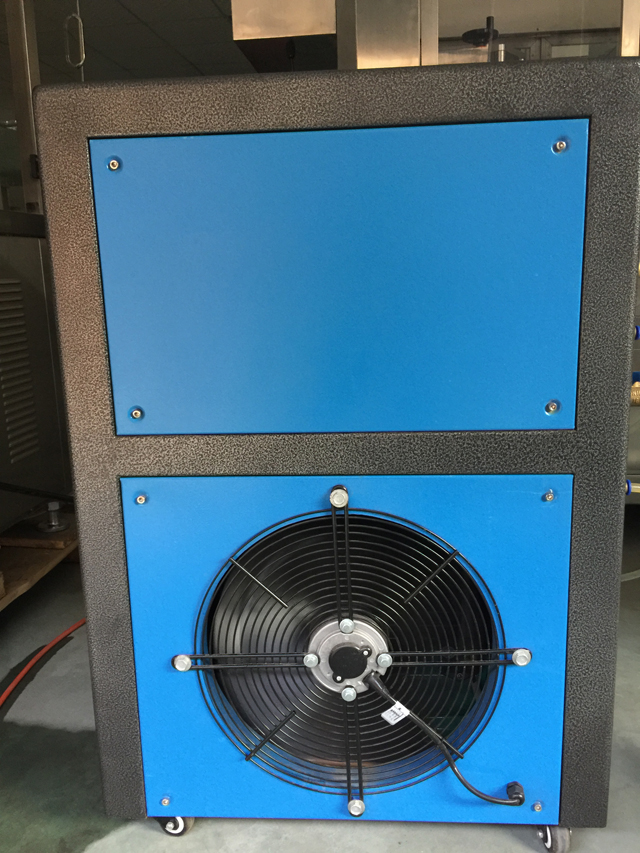

Príslušenstvo na chladenie procesu vnútorného a vonkajšieho ohrevu

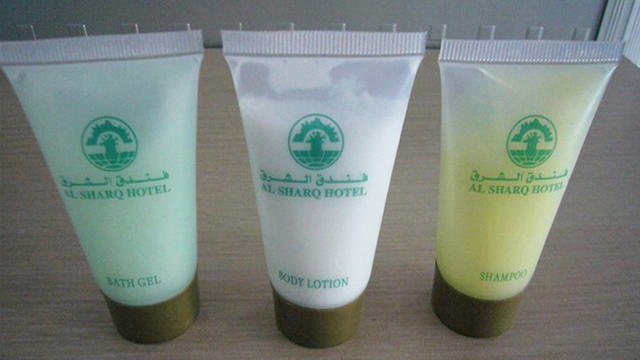

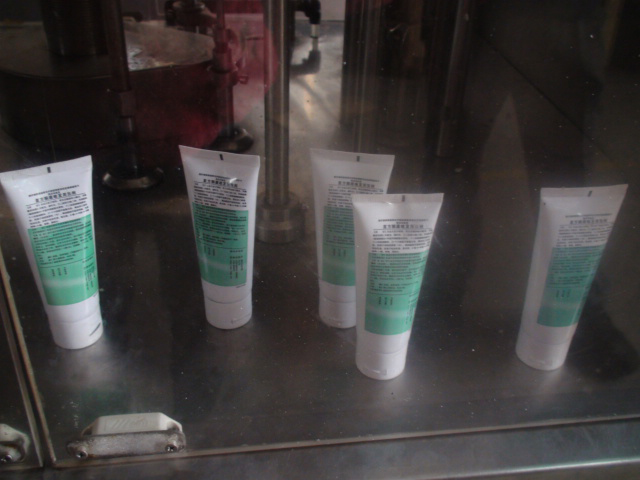

Vzorky
