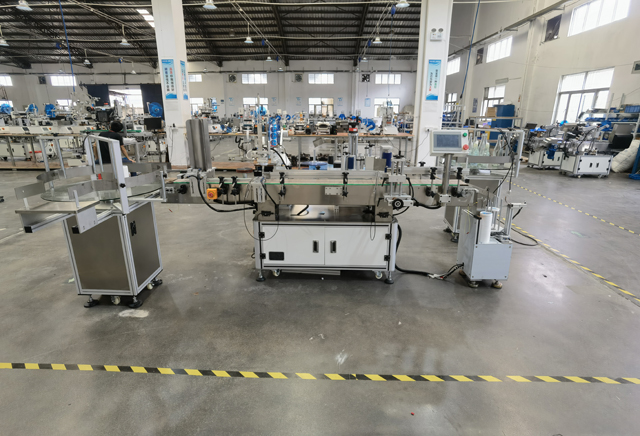

Automatický stroj na označovanie fliaš a viečok s dvoma hlavami

Stroj na etiketovanie s dvoma hlavami je použiteľný na označovanie a balenie viečok a fliaš, ktoré by mali spĺňať požiadavky uvedené nižšie:

Strojová aplikácia

1. Špeciálne pripevnite kryt (vyžaduje systém predného spodného krytu systém zadného krytu, kryt je zapustený, pozri obrázok vpravo)

2. Označenie okrúhleho vrchu fľaše Označenie tela fľaše (požiadavky A. Vybavené karuselom na kŕmenie fliaš karusel na uzatváranie fliaš B. Stroj je potrebné zväčšiť, aby sa prispôsobil priemeru fľaše 30 mm-160 mm)

3. Špeciálne aplikované na okrúhle fľaše.

4. Stroj musí byť vybavený kódovacím strojom

5. Veľkosť zákazníckeho výťahu je 1,75 x 1,1 m a je potrebné ho demontovať, aby bolo možné vstúpiť do výťahu.

Základné parametre stroja

• Presnosť označovania: ±1 mm (Chyby produktov a etikiet nie sú zahrnuté.) a úroveň nastavenia samozrejme ovplyvní presnosť označovania;
• Rýchlosť etiketovania: 20～45 ks/min (v závislosti od rozmerov etikety produktu).
• Použiteľný produkt: kontajnery poskytnuté zákazníkom.
• Použiteľný štítok: zrolovaný štítok poskytnutý zákazníkom.
• Rozmer stroja: 2250×1310×1520mm (dĺžkaךírka×výška).
• Použiteľný výkon: 220ACV 50/60HZ.
• Hmotnosť: 350KG

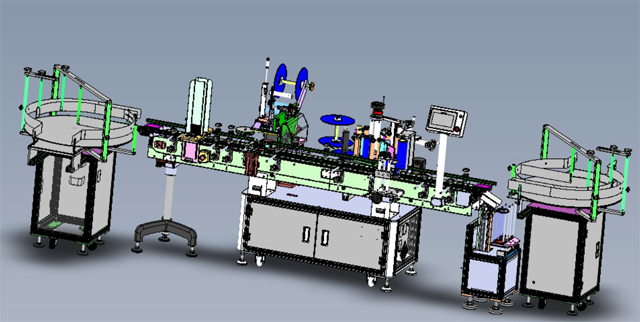

Čo je stroj na označovanie:

Etiketovací stroj je zariadenie na pripevnenie kotúča samolepiacej papierovej etikety alebo iného vhodného materiálu na výrobok alebo predpísaný obal, ktorý je široko používaný v rôznych priemyselných odvetviach, ako je elektronika, nábytok, nápoje, denná chemikália, potraviny, medicína, petrochemický atď.

Označovanie obalov výrobkov a obalových krabíc. Zariadenie automatických etiketovacích strojov hrá dôležitú úlohu v rôznych priemyselných odvetviach. Vlastná konštrukcia stroja je dokonalá a celonerezový materiál uľahčuje skladovanie a zabraňuje navlhnutiu a hrdzaveniu zariadenia.

Princíp etiketovacieho stroja spočíva v tom, že predmet je privádzaný do etiketovacej pracovnej stanice konštantnou rýchlosťou na dopravníku. Mechanický držiak oddeľuje predmety na pevnú vzdialenosť a tlačí predmet v smere dopravníka.

Má hnacie koleso, etiketovacie koleso a navijak. Hnacie koleso prerušovane ťahá štítkový pásik tak, že štítkový pás je vyťahovaný z cievky, zatiaľ čo štítkový pás je pritláčaný k výrobku kolesom štítkovača. Na cievku sa používa ovládanie posuvu s otvorenou slučkou na udržanie napätia pásikov štítkov

pretože štítkové pásy sú navzájom spojené. Etiketovací pás sa kontinuálne zastavuje a zastavuje tak, že etiketová páska je pripevnená k výrobku s etiketovacím kolieskom pohybujúcim sa rovnakou rýchlosťou ako výrobok. Keď dopravník dosiahne určitú polohu, hnacie koleso štítkov sa zrýchli na rýchlosť, pri ktorej sa pás zhoduje. A po nalepení štítku sa spomalí až do zastavenia.

Keďže štítok môže mierne skĺznuť, má na sebe značku, ktorá zabezpečuje správne umiestnenie každého štítku, ktorý sníma optický snímač. Počas fázy spomaľovania štítku hnacie koleso znovu upraví polohu, aby sa opravili všetky chyby na štítku.

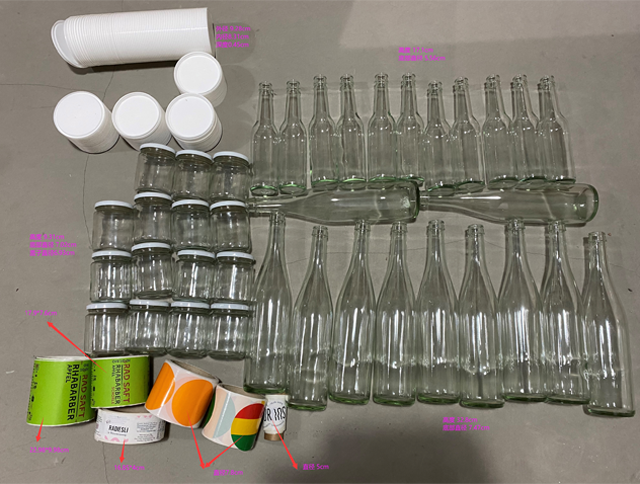

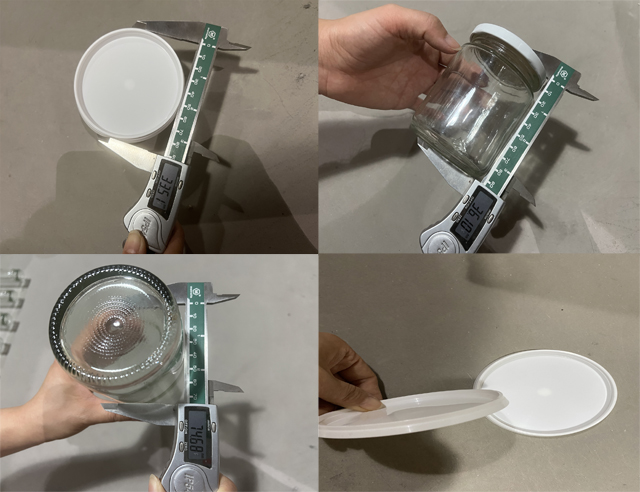

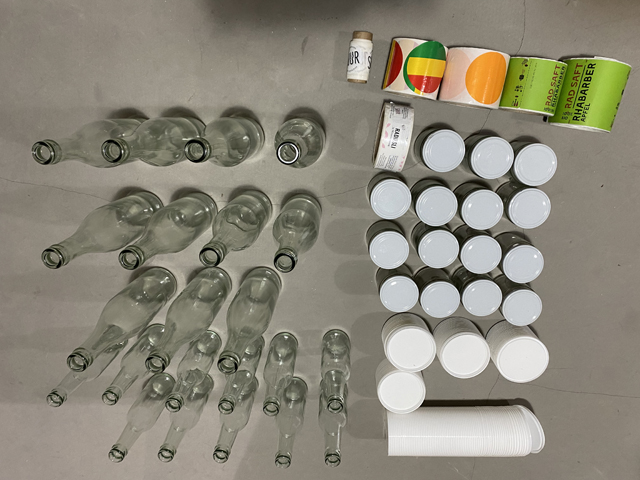

Vzorky fliaš a viečok

Veľkosť vzorky (podrobnosti nájdete v skutočnej vzorke)

1. Priemer nádoby 70 mm, výška 96 mm (priemer vrchnej etikety 55 mm. etiketa fľaše 160*40 mm)

2. Fľaša č.1, priemer 70mm, výška 330mm, štítok 230*106mm

3. Fľaša č.2, priemer 50mm, výška 230mm, etiketa fľaše 170*70mm

Návod na použitie

Časť I Vyhlásenie

I. Bežné položky

Tento etiketovací stroj je neštandardné zariadenie a vyžaduje určité techniky na jeho prevádzku. Alebo bude ovplyvnená vysoká účinnosť alebo bežné používanie stroja. Obsluhu tohto etiketovacieho stroja musí dopĺňať vyškolený technik.

Prevádzka tohto zariadenia by mala byť v súlade s návodom na použitie alebo podľa pokynov technikov našej spoločnosti. Tento návod na obsluhu sa vzťahuje na etiketovací stroj VK-FRL-OS (skratka je etiketovací stroj v nasledujúcich častiach). Účelom je zabezpečiť bežné používanie a nastavenie tohto stroja.

II. práva spoločnosti

Toto zariadenie je vyvinuté a vyrobené našou spoločnosťou. Naša spoločnosť si vyhradzuje tieto oprávnenia:

Aby sa zachovali technické výhody a použiteľnosť stroja, naša spoločnosť môže aktualizovať mechanické časti, komponenty elektrického ovládania a softvér vrátane štruktúry, typu a značky použitých komponentov, ale bezplatné aktualizácie pre už predané stroje nie sú sľúbené. .

Naša spoločnosť má právo požadovať, aby bol stroj uchovávaný ako celok. Bez technických pokynov technikov našej spoločnosti nie sú povolené úpravy mechanických, elektrických alebo ovládacích častí. Alebo súvisiace škody by mala zaplatiť strana, ktorá pravidlo porušila.

Naša spoločnosť poskytuje súvisiace technické pokyny na pridávanie kódu alebo iných funkcií založených na tomto stroji, ale nezodpovedá za súvisiace komponenty.

Právo duševného vlastníctva tohto stroja a tohto návodu na obsluhu patrí našej spoločnosti. Akékoľvek plagiátorstvo musí niesť právnu zodpovednosť

III. Bezpečnostné predmety

Nebezpečenstvo! Uistite sa, že je stroj v prevádzke uzemnený, aby ste predišli úrazu elektrickým prúdom.

Nebezpečenstvo! Uistite sa, že napätie nie je preťažené.

POZOR! Operácie s elektrickými skrinkami a obvodmi by sa mali vykonávať podľa pokynov elektrotechnikov alebo odborného personálu.

POZOR! Dávajte pozor na rotujúce časti, aby ste predišli stlačeniu.

IV. Prevádzkové práva

Uistite sa, že obsluhu, umiestnenie a údržbu tohto stroja musí vykonávať vyškolený a oprávnený personál.

Usporiadanie dovoľte iba certifikovanému alebo profesionálnemu personálu a technikovi zariadení.

Prevádzka stroja musí zabezpečiť:

• Operátor je odborne vyškolený a certifikovaný našou spoločnosťou.
• Operátor má znalosti na opravu alebo riešenie základných porúch počas procesu prevádzky stroja.
• Pri obsluhe tohto stroja pracujte podľa požiadaviek v tomto návode.

V. Prevádzkové prostredie

Nepoužívajte za nasledujúcich okolností:

• Silné kolísanie teploty.
• Vlhkosť alebo vysoká vlhkosť.
• Intenzívne vibrácie a nárazy
• Príliš veľa prachu
• Voda, olej a chemické spreje
• Výbušné, horľavé a nebezpečné veci

VI. Obdobie naladenia

Tento etiketovací stroj je vyrobený špeciálne na základe produktov zákazníka a nie je štandardným vybavením, má technické a skúsenostné požiadavky na operátorov a potrebuje jeden mesiac na vyladenie. Obdobie vyladenia, ak sa technické parametre nedosiahnu v prevádzke zariadenia, spätná väzba našej spoločnosti získať technickú podporu.

Druhá časť Úvod do stroja

I. Základná funkcia:

Tento etiketovací stroj je špeciálne navrhnutý, má vlastnosť jedinečnosti a používa sa na etiketovanie po obvode a vrchu valca alebo na priradenej pozícii (označenie na priradenej pozícii je potrebné doplniť príslušenstvom). Pri oboznámení sa so strojom je možné stroj použiť aj na označovanie okrúhlych nádob v iných odvetviach, ako sú konzervy, okrúhle nádoby na konzervy, kozmetika, lieky a pod.

II. Popis procesu obnovy štítka:

Umiestnite nádobu →samostatná nádoba→ dopravník→ zisťovanie produktu→ Obnova štítkov→ Zberná nádoba.

1. Umiestnite výrobok na prepravný pás.
2. Mechanizmus oddeľovania nádob oddeľuje nádoby na určitú vzdialenosť.
3. Pod vlečením dopravného pásu sa kontajner automaticky presunie na pravú stranu etiketovacieho mechanizmu.
4. Kontajner sa dostane do zistenej polohy a je detekovaný elektrickým snímačom, ktorý odošle signály do PLC.
5. Trakčný motor sa otáča, odosiela a prilepuje štítok na výrobok.
6. Mechanizmus obnovenia štítkov krúti a navíja štítok na nádobu.
7. Nádoby sa prepravujú a zhromažďujú v zbernej nádobe.

Tretia časť Mechanizmus

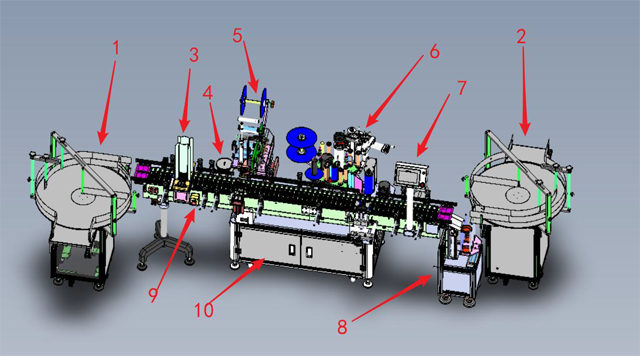

I. Celkový pohľad

Mechanické štruktúry a funkcie každej časti sú znázornené na nasledujúcom obrázku: [3D model zariadenia]

1. Mechanizmus podávania a manipulácie s fľašami: preprava produktov do a jej dopravnej linky.
2. Mechanizmus príjmu fliaš: príjem a triedenie spracovaných produktov.
3. Deliaci mechanizmus: delenie a označovanie materiálov diskov.
4. Mechanizmus oddeľovania fliaš oddeľuje produkty okrúhlych fliaš a otvára vzdialenosť.
5. 1# hlava na označenie hornej roviny produktu.
6. 2# hlava na označenie strany produktu.
7. Displej pre interakciu človeka s počítačom.
8. Prijímací mechanizmus prijíma diskové produkty.
9. Núdzové zastavenie napájania: stlačte tlačidlo a zariadenie sa vypne na núdzové zastavenie.

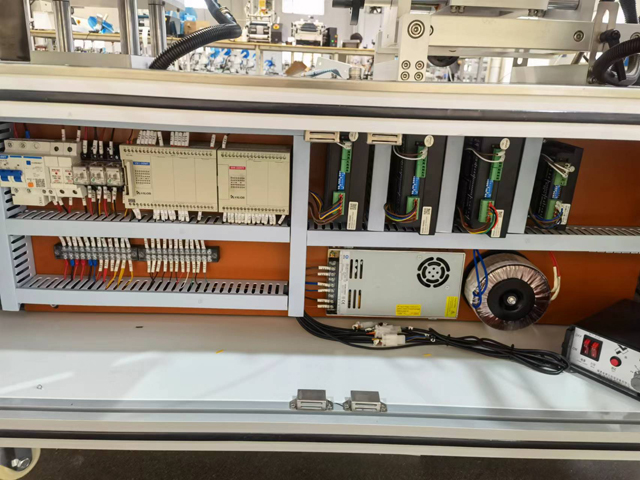

10. Inštalačná poloha elektrickej skrinky a časti obvodu zariadenia.

II. Zobrazenie podrobností

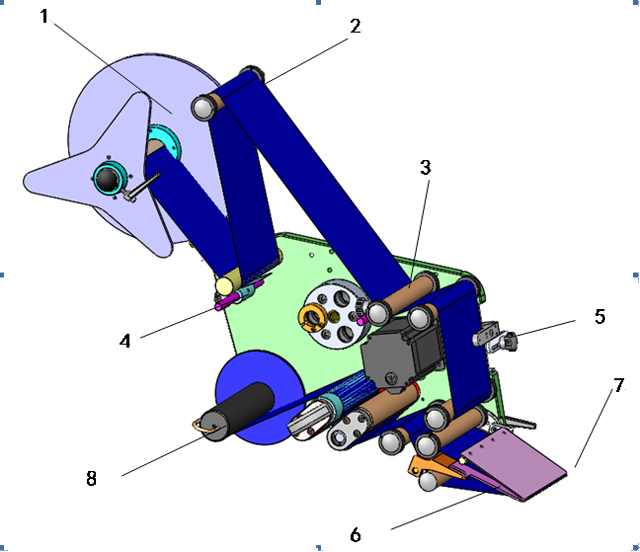

1. [Labeling Head]

1. Mechanizmus umiestňovania materiálu: slúži na vkladanie štítkov do kotúčov.
2. Brzda: používa sa na zastavenie štítkov, aby sa štítok neuvoľnil a udržala napínacia sila pásu.
3. Valček: navíjajte štítky, aby ste udržali napínaciu silu štítku.
4. Lisovací mechanizmus: pevne pritlačte štítok.
5. Rám elektrického snímača: nainštalujte elektrický snímač označenia štítkom a posuňte ho dopredu a dozadu.
6. Dávkovacia doska: rozliaty štítok.
7. Trakčný mechanizmus: ťahajte základný papier pásika štítkov a dodávajte energiu na rozdelenie štítku.
8. Mechanizmus zberu materiálu: recyklujte základný papier štítkov.

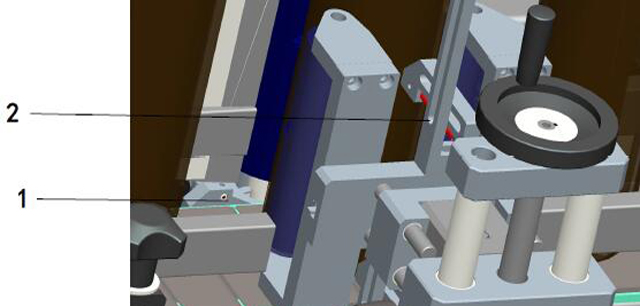

2. Rám elektrického snímača na detekciu produktu

[rám elektrického snímača na detekciu produktu]

1. Elektrický senzor na detekciu produktu: optické vlákna s priamou koreláciou: jedno vysiela signály a druhé optické vlákno prijíma signály. Detekujte existujúce alebo neexistujúce objekty rozdelením signálov.
2. Polohovací elektrický senzor: optické vlákno s rozptýleným odrazom, na umiestnenie označenia, na zistenie existencie produktu zmenami rozptýleného odrazu.

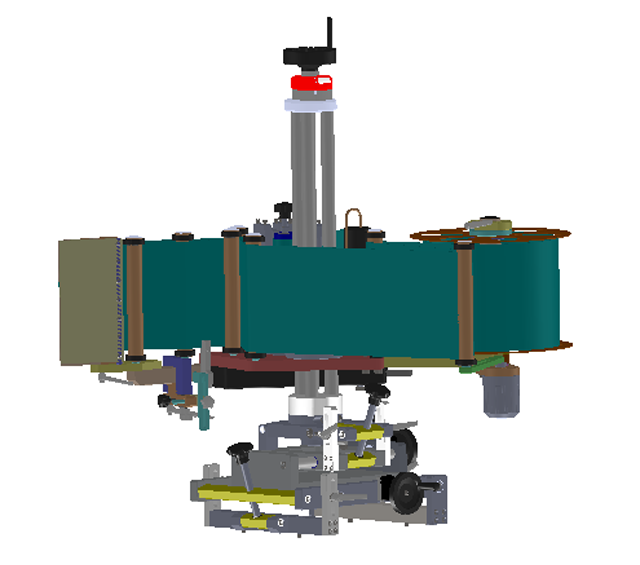

3. Mechanizmus nastavenia:

Nastavte všetky nastavovacie mechanizmy. Najprv musíte uvoľniť príslušné zaisťovacie skrutky. Po nastavení utiahnite zaisťovacie skrutky, aby ste udržali fixáciu.

1. Páčka nastavenia dopredu a dozadu: nastavte etiketovaciu hlavu dopredu a dozadu pomocou konca ručného kolieska.
2. Ľavá a pravá nastavovacia páka: nastavte polohu popisovacej hlavy doľava a doprava koncom ručného kolieska.
3. Nastavenie sklonu vľavo a vpravo: nastavte rovnobežnosť medzi etiketovacou hlavou a transportným pásom pomocou ručného kolieska.
4. Nastavenie sklonu dopredu a dozadu: nastavte rovnobežnosť medzi etiketovacou hlavou a transportným pásom pomocou ručného kolieska.
5. Nastavenie hore a dole: nastavte etiketovaciu hlavu hore a dole ručným kolieskom na vrchu.
6. Nastavenie elektrického snímača identifikácie štítku: uvoľnite 5-štartovacie koliesko do polohy elektrického snímača vľavo a vpravo a hore a dole.
7. Nastavenie uhla dávkovacej dosky: otočte uhol dávkovacej dosky uvoľnením príslušných polohovacích skrutiek.

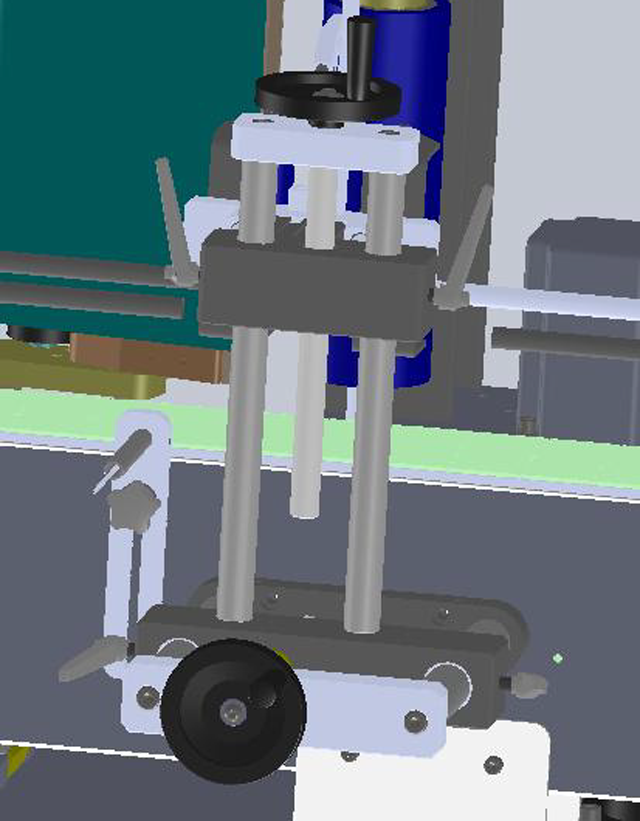

4. Polohovací mechanizmus

1. Nastavenie dopredu a dozadu: nastavte polohovací mechanizmus dopredu a dozadu nastavením ručného kolieska v hornej časti.
2. Nastavenie hore a dole: nastavte polohovací mechanizmus hore a dole nastavením ručného kolieska na vrchu.

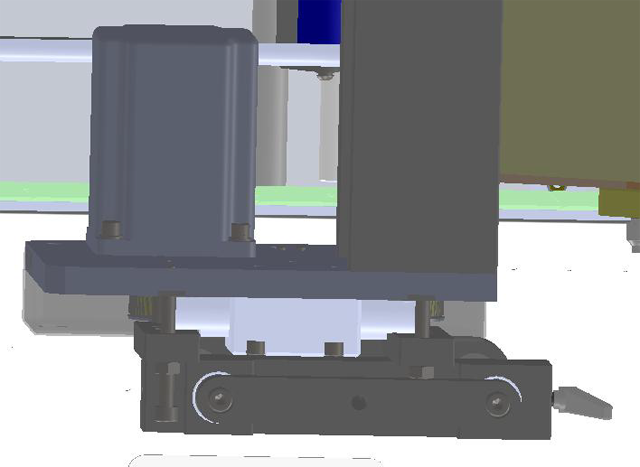

5. Mechanizmus na obnovu štítkov

Nastavenie sklonu: odskrutkujte (zaskrutkujte) 2 skrutky vpredu a zaskrutkujte (vyskrutkujte) 2 skrutky vzadu, aby ste nastavili uhol medzi mechanizmom na obnovenie štítkov a prepravným pásom.

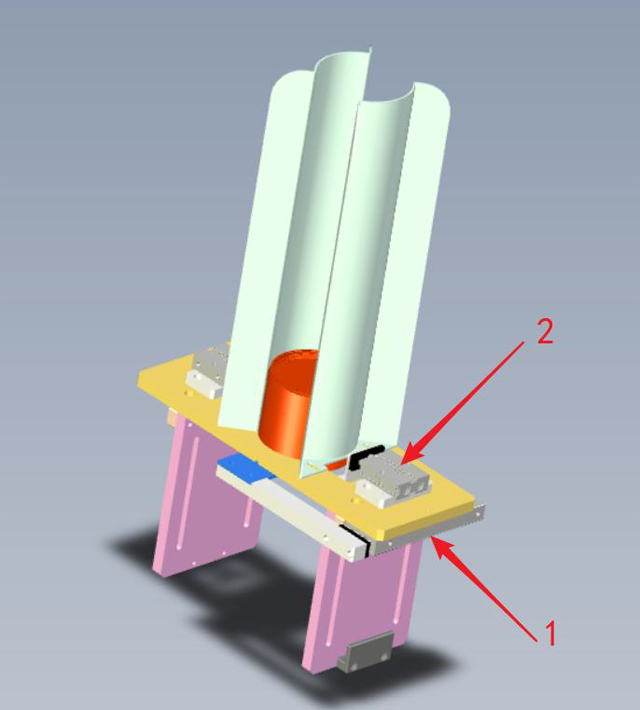

6. Distribučný mechanizmus

1. Distribučný a vyprázdňovací valec: zodpovedný za vypúšťanie produktov z násypky jeden po druhom
2. Upínací valec distribúcie materiálu: zodpovedajte za upnutie iných produktov, keď je materiál vynášaný z vynášacieho valca.

Štvrtá časť Elektrická časť

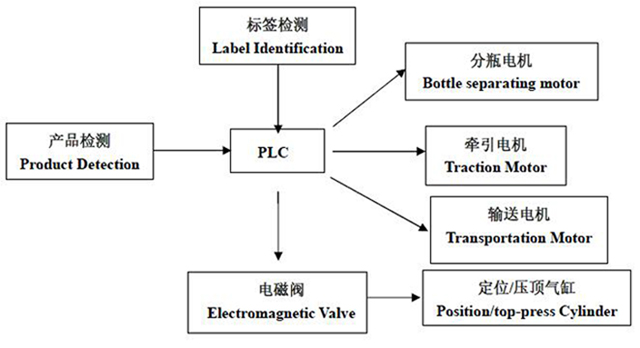

I. Princíp elektrického ovládania:

Vstupné signály sú signál detekcie produktu, detekcia označovania a identifikačný signál označovania, po spracovaní v PLC sú výstupným signálom riadiace signály trakčného motora a elektromagnetického ventilu na ovládanie ohybu riadiaceho valca a trakčného motora, aby sa dokončilo označovanie polohy produktov.

Piata časť Úprava

I. Mechanické nastavenie

1. Vodiaci mechanizmus:

Nastavte mechanizmus orientácie. Pohybujte vodiacim blokom dopredu a dozadu podľa veľkosti výrobkov, aby ste sa uistili, že výrobky nebudú pri preprave smerovať nesprávnym smerom. Upravte tak, aby produkty prechádzali hladko a je dobré, aby bola odchýlka na oboch stranách v rozmedzí 0,5 mm.

2. Obnovovací mechanizmus:

Upravte mechanizmus obnovenia tak, aby bolo gumové koliesko rovnobežné s produktom, čím sa zabezpečí rovnomerné namáhanie produktu, koleso sa môže dotýkať štítku a poloha štítku je stabilná.

3. Označovacia hlava:

Pri každom nastavení je potrebné najskôr uvoľniť príslušnú poistnú skrutku. Po nastavení utiahnite poistnú skrutku. Nastavte hore a dole, dopredu a dozadu ručnými kolieskami. Môže byť nastavený paralelne alebo rotačne, aby sa vykonalo nastavenie polohy označovania.

4. Doska dávkovača štítkov:

Upravte dosku dávkovača etikiet, uvoľnite rukoväť v tvare 7 na jej spojovacom mechanizme a otočte dosku dávkovača etikiet do určitého uhla, aby zodpovedala potrebám produktu. Možno bude potrebné upraviť uhol pre hladké rozdelenie štítkov pre štítky s rôznou hrúbkou a materiálmi.

II. Nastavenie elektrického snímača

Stroj má 2 sady elektrických senzorov: elektrický senzor na detekciu produktu a elektrický senzor na identifikáciu štítkov, ktoré je možné nastaviť podľa potrieb detekcie produktu a identifikácie štítku.

1. Nastavenie polohy:

Nastavte rám elektrického snímača dopredu a dozadu alebo hore a dole, aby ste prispôsobili rôzne produkty a štítky. Spôsoby nastavenia nájdete v časti mechanického úvodu.

2. Nastavenie elektrického oka:

Pôvodný elektrický snímač je elektrický snímač MT groove. Iná identifikácia štítkov alebo elektrické oči na detekciu produktu sú voliteľné.

2.1 Identifikácia štítku elektrický snímač: na detekciu štítkov (iba ako predstavenie modelu, nepredstavujú skutočný typ tohto stroja)

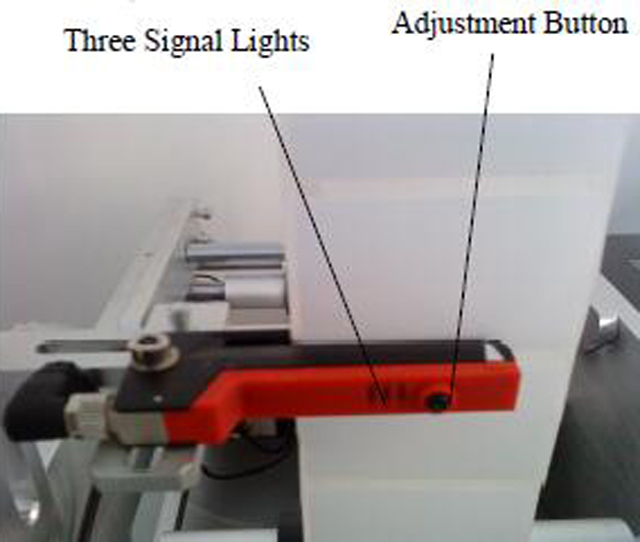

[Nemecký elektrický senzor LEUZE GS-63]

Návod na obsluhu elektrického snímača:

1) Potiahnite štítky tak, aby prešli cez U drážku elektrického snímača, ako je znázornené na nasledujúcom obrázku.

2) Ťahanie etikiet, žltá signálka svieti v medzere medzi menovkami a je zhasnutá na mieste s menovkami, takže je to normálne a dá sa použiť priamo.

3).Keď žltá signálka stále svieti alebo nesvieti, resetujte elektrický snímač.

4) Spôsoby nastavenia elektrického snímača sú nasledovné:

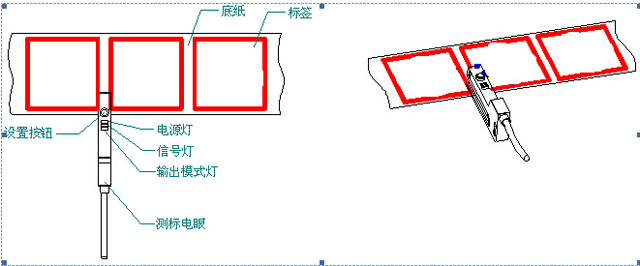

1. Pretiahnite štítky cez drážku v tvare U, ako je znázornené na nasledujúcom obrázku.
2. Vložte základný papier s nálepkou do drážky elektrického snímača, stlačte tlačidlo nastavenia na 3 sekundy, kým nezačne blikať žltá signálka, potom tlačidlo uvoľnite, vložte základný papier bez štítku do drážky elektrického snímača, stlačte tlačidlo nastavenia na 8 sekúnd, potom tlačidlo uvoľnite.
   Potom je proces resetovania dokončený.
3. Potiahnite štítky do drážky elektrického snímača. Žlté signálne svetlo nesvieti, keď prechádza základný papier so štítkom, a svieti, keď prechádza medzera medzi štítkami.

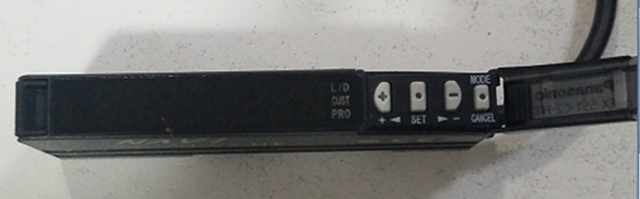

2.2 Elektrický snímač detekcie produktu: (Len ako predstavenie modelu, nepredstavujú skutočný typ zariadenia)

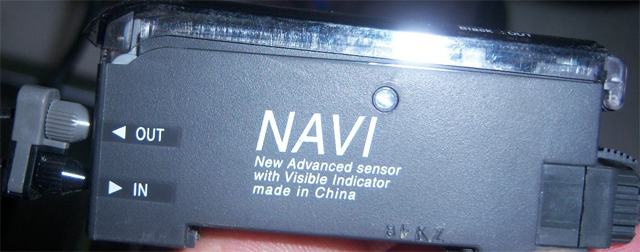

2.2.1 Pripojenie elektrického snímača série FX-301:

Elektrický snímač detekcie produktu je možné použiť iba prostredníctvom správneho pripojenia. Postupujte podľa pokynov na pripojenie, ako je uvedené nižšie. 'in' spája čierny vodič a 'out' spája strieborný vodič. [Elektrický snímač série FX-301]

2.2.2 Detekcia produktu princíp detekcie elektrického snímača

Elektrický senzor na detekciu produktu identifikuje objekt podľa množstva odrazu svetla. Elektrický senzor vyžaruje svetlo na objekt, objekt môže odrážať určité svetlo na elektrický senzor, keď množstvo odrazeného svetla dosiahne nastavenú hodnotu, signál elektrického senzora sa zmení a pošle signál do riadiaceho systému.

2.2.3 Prepínač stavu

Stlačte tlačidlo 'mode/cancel', zelené svetlo prepne s 'run', 'teach', 'ADJ' 'L/D' 'TIMER' 'PRO' niekoľko režimov, ktoré označujú rôzne pracovné stavy.

„RUN“ znamená prevádzkový stav;

'TEACH' znamená stav vyučovania;

„ADJ“ znamená stav nastavenia;

„L/D“ znamená stav signálu hore/dole;

Stlačte tlačidlo 'Push' pre potvrdenie, prepnutie na funkciu jemného doladenia.

2.2.4 Nastavenie elektrického snímača detekcie produktu

1. Ak na pracovnej stanici nie je žiadny produkt, otvorte priehľadný kryt zosilňovača elektrického snímača, stlačte tlačidlo „MODE/CANCEL“ a prepnite sa do režimu „TEACH“. Okno digitálneho displeja zobrazuje hodnotu, ktorá je prázdnym signálom, ako „67“ na obrázku, ako je uvedené nižšie. Keď je hodnota stabilizovaná, stlačte 'PUSH' na potvrdenie.
2. Potom položte produkt na etiketovaciu stanicu blízko ľavej polohovacej páčky, sledujte polohu a nájdite polohu etikety na produkte pomocou nastavenia polohovacej páčky.
3. Po nastavení polohy štítku sa na digitálnom displeji zobrazí nová hodnota, ktorá je signálom pri detekcii produktov, napríklad „1900“. Ak je hodnota stabilná, potvrďte ju stlačením tlačidla 'PUSH'. Po dokončení sa na digitálnom displeji zobrazia tipy „DOBRÉ“. (Stlačte tlačidlo 'MODE/CANCEL' späť do prevádzkového stavu 'RUN').
4. Prepnite na model „ADJ“. Digitálny displej zobrazuje hodnotu=prázdny signál (detekcia signál-prázdny signál)/2. Systém predvolí túto hodnotu ako prahovú hodnotu. Ak je hodnota signálu väčšia ako prahová hodnota, znamená to, že objekt je v predvolenom nastavení a nižšia ako prahová hodnota, znamená to, že je predvolene zapnutý objekt. Spätná väzba signálu do PLC. PLC odošle príslušný príkaz. Prahová hodnota je nastaviteľná. Pomocou prepínania ľavého/pravého tlačidla 'PUSH' môžete zvýšiť alebo znížiť hodnotu a zmeniť prahovú hodnotu (normálne nie je potrebná žiadna úprava). Nakoniec stlačte 'PUSH' pre potvrdenie.
5. Stlačte tlačidlo „MODE/CANCEL“ pre návrat do prevádzkového stavu „RUN“. (Späť do prevádzkového stavu „RUN“ po dokončení akýchkoľvek nastavení.)
6. Zatvorte priehľadný kryt a dokončite nastavenia.
7. Keď je produkt umiestnený na štítkovej pozícii, elektrický snímač DETEKCIE PRODUKTU detekuje signál a posiela ho späť do PLC. PLC pošle príkaz a príslušné časti etiketovacieho stroja začnú pracovať.

[Elektrický snímač série FX-301]

Šiesta časť Prevádzka

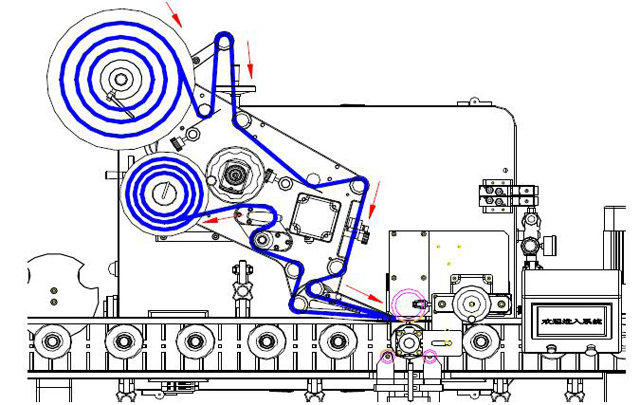

I. Navíjací štítok

[Obrázok navíjania štítku]

1. Uvoľnite nastaviteľnú rukoväť na trojuholníkovej doske a vyberte trojuholníkovú platňu;
2. Ako je znázornené na obrázku, vložte kotúč so štítkami, nainštalujte dosku s trojuholníkovým materiálom a utiahnite rukoväť.
3. Otočte rukoväťou v tvare T na trakčnom mechanizme na pol cyklu v smere hodinových ručičiek, uvoľnite trakčnú os a uvoľnite mangánové podložky na 2 miestach;
4. Naviňte štítok v smere vyznačenom červenou šípkou (dávajte pozor, aby bol celý pás štítku rovnobežný bez zošikmenia). Mierne zatlačte na mangánovú vložku na štítkovom páse a potom otočte rukoväťou v tvare T na trakčnom mechanizme na pol cyklu v smere hodinových ručičiek. Ak je štítok zatlačený na miesto, navíjanie štítku je dokončené.

II. Mechanické operácie

Mechanické operácie zvyčajne prebiehajú, keď je stroj zapnutý. Upravte v manuálnom stave pomocou relatívnych pohybov.

1. Prepravný mechanizmus: Upravte prepravný mechanizmus, aby ste sa uistili, že produkty budú úspešne prenesené a odoslané do označenej polohy. Umiestnite produkty, ktoré majú byť označené, na 2 strany prepravného mechanizmu pre drobné úpravy. Špecifické spôsoby prevádzky nájdete v príslušných kapitolách v časti „Nastavenie piatej časti“. Úpravy polohy označovania a polohy recyklácie materiálu sa používajú podobným spôsobom.
2. Nastavenie polohy označovania: umiestnite produkty, ktoré sa majú označovať, pod dosku dávkovača etikiet, nastavte etiketovaciu hlavu nahor a nadol alebo dopredu a dozadu, aby sa zabezpečilo, že poloha rozdelenia etikiet je v súlade s pozíciou prilepenia etikiet. Nastavte vodiaci mechanizmus, aby ste zabezpečili prilepenie štítku na vyznačenú pozíciu. Na úpravu použite vyššie uvedené 2 metódy.

III. Elektrické operácie

Pripojte napájanie → otvorte 2 núdzové spínače; spustiť štítkovací stroj→ nastavenie rozhrania človek-stroj→ spustiť štítkovanie.

Siedma časť Bežná údržba zariadení

1. Inštalačné a prevádzkové prostredie zariadenia:

Izbová teplota, nie je vhodná na dlhodobé používanie pri vysokej teplote, vlhkosti a acidobázickom prostredí, aby sa predišlo účinkom skrátenia životnosti, účinnosti a presnosti.

2. Udržujte čistotu:

Po použití vyčistite mechanizmus zariadenia, napr. trecí valec, elektrickú skrinku atď. Na čistenie a údržbu možno použiť alkohol alebo komerčne neutrálnu čistiacu kvapalinu.

3. Pozornosť pri čistení:

• Nepoužívajte čistiace nástroje, ktoré môžu poškodiť mechanický povrch.
• Nepoužívajte erozívnu plastovú nádobu.
• Nepoužívajte kyslú rozpúšťaciu kvapalinu.
• Pravidelná kontrola a údržba: stroj pravidelne kontrolujte, aby stroj dobre fungoval, okrem iného vrátane nasledujúcich:
• Vyčistite vyradené útržky papiera a nečistoty.
• Vyčistite zvyšky oleja zo strany valca.
• Vyčistite šošovku snímača mäkkou kefkou alebo handričkou.
• Poistku pravidelne vymieňajte. Toto zariadenie používa striedavý prúd a poistku, aby sa zabránilo preťaženiu.
• Nehrdzavejúci: Nastriekajte nehrdzavejúci olej na nerezové a železné diely a rovnomerne utrite mäkkou handričkou.
• Odporúčaný nehrdzavejúci olej je nehrdzavejúci olej.

Ôsma časť Tipy na riešenie bežných porúch:

1. Zlomený základný papier:

Rozbitý podkladový papier úzko súvisí s kvalitou podkladového papiera, zošrotovaním podkladového papiera pri ťahu etikety a priľnavosti etikety.

1. Skontrolujte poškodenie základného papiera, ak je orezaný, vymeňte ho za základný papier s lepšou kvalitou. Odporúčaný papier je Gelaxxindi a vyžaduje, aby dodávateľ etikiet kontroloval hĺbku výseku.
2. Skontrolujte poškriabanie štítku počas navíjania, aby ste eliminovali faktor poškriabania.
3. Ak je štítok priľnavý, ľahko sa rozbije. Kontrolujte výstupnú dĺžku štítku a zabezpečte, aby sa k označeným produktom neprilepila.

2. Odchýlka označovania väčšia ako požiadavka na presnosť:

• Odchýlka štítku a poloha vypnutého štítku, smer štítkového pruhu nie je rovnobežný so smerom prepravy produktu, skĺznutie ťažného kolesa, nesprávna detekcia polohy produktu, neprilepenie štítku na produkt zarovnané s kolieskom na prilepenie štítkov, tolerancia produktu atď. kontrolovať a riešiť.
• Ak je pásik so štítkami vypnutý, uvoľnite trakčný mechanizmus a potiahnite štítok tam a späť, aby sa správne uvoľnil. Keď štítok správne prejde, utiahnite hraničné kruhy na 2 stranách a vysuňte štítok.
• Ak smer štítku nie je rovnobežný so smerom prepravy produktu, upravte sklon štítkovej hlavy, aby ste dosiahli rovnobežnosť.
• Preklzávanie a opotrebovanie hnacieho kolesa súvisí s hodinovou skrutkou na hnacom kolese. Oba problémy je možné vyriešiť utiahnutím skrutky.
• Vo výrobnom procese produktu tolerancia hrán spôsobuje toleranciu označovania. Toleranciu produktu je možné vyriešiť iba kontrolou kvality produktu.

3. Výstupný štítok nepretržite:

• Nepretržité a neúplné výstupy štítkov súvisia s citlivosťou detekcie elektrického snímača a možno ich vyriešiť úpravou citlivosti. Podrobné pokyny nájdete vo vyššie uvedenej kapitole pre elektrické nastavenie očí.
• Ak sa to nedá vyriešiť po úprave elektrického oka, môže to byť dôvod, že štítok nie je v dosahu detekcie elektrického oka alebo je poškodený. Poraďte sa s našou spoločnosťou.
• Ďalším dôvodom je, že pásik so štítkami je vypnutý a nie je detekovaný elektrickým okom. Upravte polohu detekcie elektrického oka tam a späť.

4. Uvoľnite papier na mieste dosky podávača štítkov

• Uvoľnený podkladový papier súvisí s príliš nízkou rýchlosťou ťahu alebo preklzávaním trakčného mechanizmu. Ak je rýchlosť ťahu príliš nízka, zrýchlite, aby ste to vyriešili;
• Ak trakčný mechanizmus skĺzne, utiahnite zaisťovaciu skrutku na trakčnej osi, kým sa základný papier nebude šmýkať.
• Okrem toho dávajte pozor, aby bol prepravný pás za hriadeľom na recykláciu materiálu zlomený alebo nie.

Záväzok služby

VKPAK poskytuje predpredajný a popredajný servis v priorite zákazníka.

1. Poskytnite profesionálne predpredajné technické poradenstvo a usmerňujte zákazníkov pri výbere správnych modelov.
2. Poskytnite školenie obsluhy etiketovacieho stroja a usmerňujte zákazníkov, aby etiketovací stroj správne používali a udržiavali.
3. Poskytujte služby technickej podpory, ktoré zákazníkom pomôžu vyriešiť problém s označovaním.
4. Jednoročná záruka na údržbu zariadenia poskytuje servisné služby.
