Automatický stroj na označovanie uzáverov fliaš teplom zmršťovacích rukávov
  • Model: VK-SSL
  • Napätie: 220V/50Hz
  • Spotreba energie: 3kw
  • Kapacita: ≥3600-4500ks za hodinu
  • Výnos: ≥99 %
  • Priemer fliaš: 28 mm až 125 mm (prispôsobené)
  • Výška uzáverov: 10 mm až 280 mm (prispôsobené)
  • Vhodné materiály: PVC/Pet/Ops
  • Dĺžka filmu: 30-250 mm
  • Hrúbka fólie: 0,035 mm - 0,13 mm
  • Materiály Film: PVC/Pet/Ops
  • Priestor filmu: ≥5 mm
  • Vnútorný priemer fólie: ≥5″(127mm)
  • Vonkajší priemer kotúčov: ≤ 500 mm
  • Rozmery: 1550 mm × 1055 mm × 2000 mm
  • Hmotnosť: 750 kg
Zobraziť video

Automatický stroj na etiketovanie obalov na uzávery

Vhodné aplikácie: Na vlepovanie štítkov na nádoby s rôznymi výrobkami, potravinami (nápoje, mliečne výrobky, pásky a víno), liekmi a priemyselnými výrobkami.

Stroj na zmršťovanie uzáverov je špeciálne navrhnutý a vyrobený podľa vzorky nášho zákazníka.

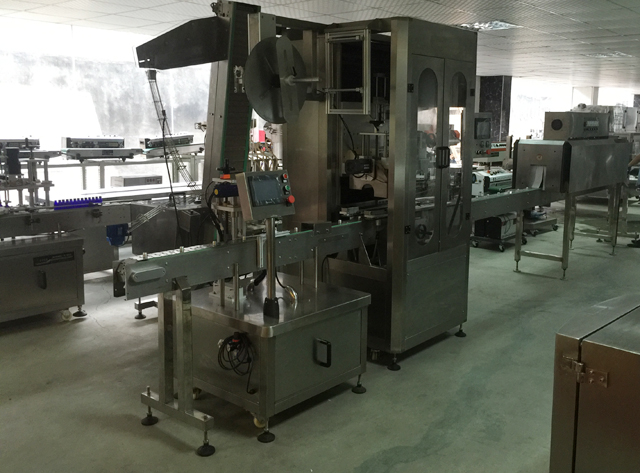

tape sleeve labeller.jpg

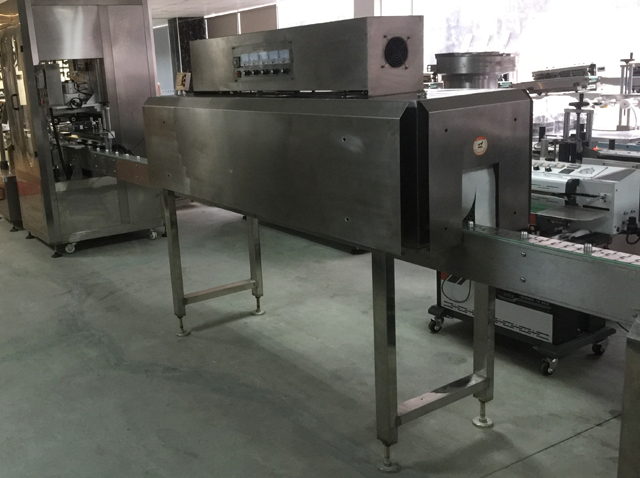

uzávery tesniaca línia zmršťovanie.jpg

Výkres a parameter

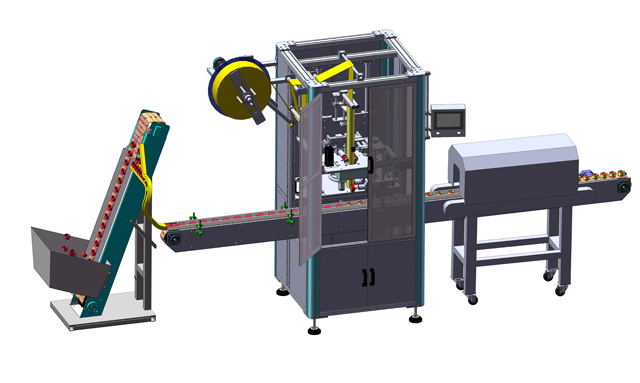

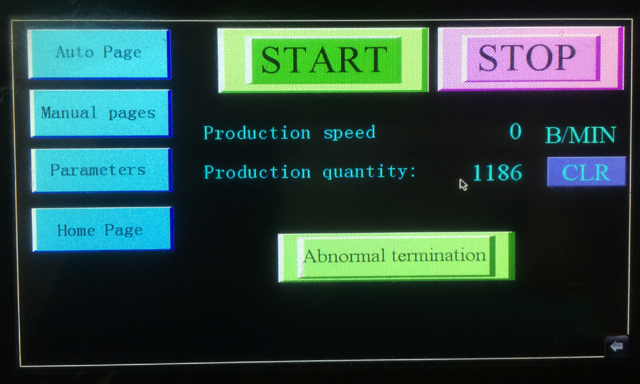

výkres uzáverov tesnenie zmršťovanie.jpg

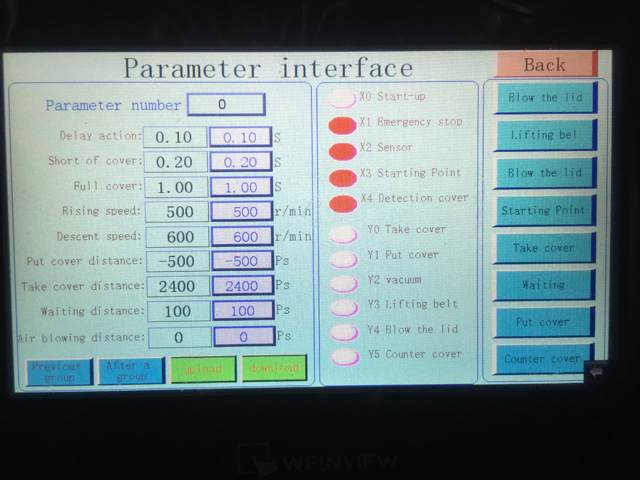

nastavenie parametrov.jpg

výkres uzáverov tesnenie zmršťovanie.jpg

Aplikácia zmršťovacieho baliaceho stroja na uzávery je vhodná na balenie uzáverov, balenej vody, potravín atď.

Zmršťovacia fólia sa aplikuje na zamýšľaný predmet alebo okolo neho, často automatizovaným zariadením. Potom sa zahrieva teplovzdušnou pištoľou alebo sa posiela cez zmršťovací tunel alebo rúru na zmrštenie.

Zmršťovaciu fóliu je možné dodať v niekoľkých formách. Plochý kotúč môže byť obalený okolo produktu, často s tepelným zatavením, aby sa film spojil. Stredovo preložená fólia sa dodáva na kotúči, pričom plast je preložený na polovicu: produkt sa umiestni do strednej časti, zvyšné tri okraje sa zatavia, aby sa vytvorilo vrecko, a obal sa potom zahreje, čo spôsobí, že sa vrecko zmrští a prispôsobí produktu vložené do vrecka. Vopred tvarované zmršťovacie vrecká sa používajú plastové vrecká s jedným koncom otvoreným: produkt sa vloží do vrecka, zataví sa a odošle na tepelné zmrštenie.

Zmršťovacia fólia sa môže použiť na zabalenie budov. Dokáže obaliť strechy po hurikánoch, zemetraseniach, tornádach a iných katastrofách. Zmršťovacia fólia sa môže použiť na ochranu životného prostredia na uľahčenie bezpečného odstraňovania azbestu, olova a iných nebezpečenstiev.

Zmršťovacia fólia sa niekedy používa na balenie kníh, najmä kníh orientovaných na dospelých a niektorých komiksov a manga, najmä preto, aby ich nečítali maloletí.

Softvér na nosičoch, ako sú CD alebo DVD, sa často predáva v škatuliach, ktoré sú zabalené v zmršťovacej fólii. Licencie takéhoto softvéru sú zvyčajne vložené do škatúľ, čo znemožňuje ich prečítanie pred zakúpením. To vyvolalo otázky o platnosti takýchto licencií typu shrink wrap.

Zmršťovacia fólia sa bežne používa ako prebal mnohých typov obalov, vrátane kartónov, škatúľ, nápojových plechoviek a paletových nákladov. Rôzne produkty môžu byť uzavreté v zmršťovacej fólii, aby sa produkty stabilizovali, zjednotili, udržiavali čisté alebo aby sa zvýšila odolnosť voči manipulácii. Môže byť primárnym obalom pre niektoré potraviny, ako je syr, mäso, zelenina a rastliny. Teplom zmršťovacia hadička sa používa na utesnenie elektrického vedenia.

Zmršťovacie pásky sa aplikujú na časti obalov na ochranu proti neoprávnenej manipulácii alebo na štítky. Môže tiež kombinovať dva balíčky alebo časti.

Zmršťovacia fólia sa tiež bežne používa vo viacerých priemyselných aplikáciách s použitím ťažšej zmršťovacej fólie. Princípy zostávajú rovnaké pri procese tepelného zmršťovania pomocou ručnej teplovzdušnej pištole.

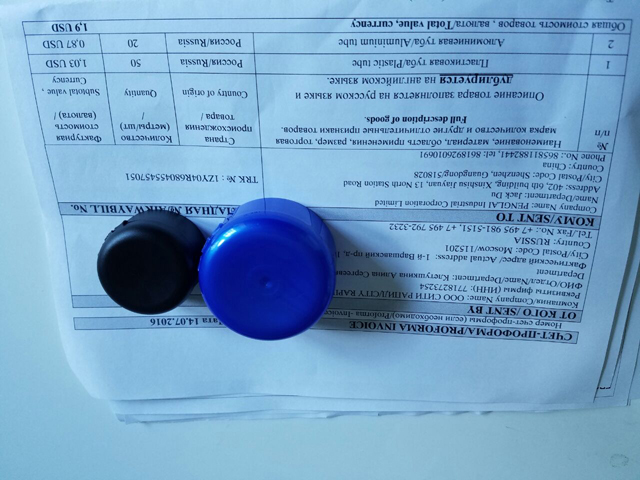

čiapky ukážky obrázky zavrieť shot.jpg

čiapky ukážky obrázky zavrieť shot.jpg
Vlastnosti

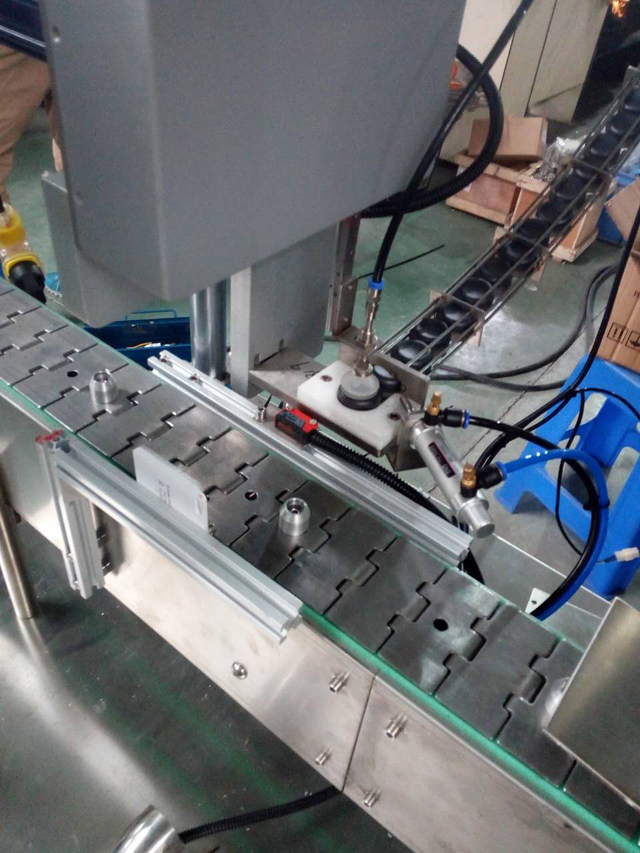

čiapky na kŕmenie robota obrázky.jpg

1. Celkový stroj vyrobený z nehrdzavejúcej ocele chráni pred vodou a hrdzou;

2. Nastaviteľná rezacia panva je vybavená obojstrannou čepeľou, ktorá má dlhú životnosť vďaka jedinečnému vírivému rezu;

3. Jediný polohovací stredový stĺpik dosahuje stabilnejšie podávanie štítkov;

4. Skupina na umiestnenie štítkov umožňuje presnejšie označenie;

5. Dotykový ovládací systém, priateľská obsluha.

6. Voliteľný nezávislý systém podávania a označovania uľahčuje prevádzku a znižuje náklady.

7. Prijíma PLC programovateľný systém, importovaný servomotor, servopohon, frekvenčný menič a senzor atď. vďaka ktorým je označovanie presné, rýchle a stabilné.

Najčastejšie používanou zmršťovacou fóliou je polyolefín. Je k dispozícii v rôznych hrúbkach, čírostiach, pevnostiach a pomeroch zmršťovania. Dva primárne filmy môžu byť buď zosieťované, alebo nezosieťované. Ďalšie zmršťovacie fólie zahŕňajú PVC, polyetylén, polypropylén a niekoľko ďalších kompozícií.

Koextrúzie a laminácie sú dostupné pre špecifické mechanické a bariérové vlastnosti pre zmršťovacie balenie potravín. Napríklad päť vrstiev môže byť konfigurovaných ako EP/EVA/kopolyester/EVA/EP, kde EP je etylén-propylén a EVA je etylén-vinylacetátový kopolymér.

Zmršťovacia fólia môže byť vyrobená tak, aby sa zmrštila v jednom smere (jednosmerná alebo jednosmerná) alebo v oboch smeroch (obojsmerná).

Filmy sú natiahnuté, keď sú teplé, aby orientovali molekuly z ich počiatočného náhodného vzoru. Ochladzovaním fólie sa nastavujú jej charakteristiky, kým sa opäť nezahreje: to spôsobí, že sa zmršťuje späť na pôvodné rozmery.

Pred orientáciou sú molekuly listu alebo trubice náhodne prepletené ako miska špagiet. Molekuly sú stočené a skrútené a nemajú žiadne zvláštne zarovnanie. Keď sa však použije ťažná sila, amorfné oblasti reťazí sa narovnajú a zarovnajú so smerom orientácie. Použitím správneho chladenia budú molekuly v tomto stave zmrazené, kým sa neaplikuje dostatočná tepelná energia, aby sa reťazce mohli zmenšiť. Tento jav je možné vizualizovať natiahnutím gumičky a jej ponorením do tekutého dusíka, aby v napnutom stave zamrzol. Pás zostane v tomto stave, pokiaľ sa bude udržiavať pri dostatočne nízkych teplotách. Keď sa však aplikuje dostatok tepelnej energie, gumička sa stiahne späť do pôvodného uvoľneného stavu.

Orientáciu v komerčnom meradle možno dosiahnuť použitím jedného z dvoch procesov: napínacím rámom alebo bublinovým procesom. Technológia tenterframe sa používa na výrobu rôznych produktov „vytvrdzovania teplom“, pričom najbežnejší je biaxiálne orientovaný polypropylén (BOPP) (vytvrdzovanie teplom je proces, pri ktorom sa fólia znovu ohrieva v obmedzenom stave, takže sa zničia vlastnosti zmršťovania ).

Druhý komerčný proces je bublinkový proces, niekedy označovaný ako rúrkový proces. V tomto procese sa primárna rúrka vyrába buď vyfukovaním alebo odlievaním rúrky na vonkajší alebo vnútorný tŕň. Na chladenie primárnej trubice v tomto bode je bežné používať vodu. Po ochladení primárnej trubice sa potom znovu zahreje a nafúkne do druhej bubliny pomocou vzduchu, podobne ako vyfukovanie balóna. Po nafúknutí je trubica orientovaná v oboch smeroch súčasne.

Rodina zmršťovacích fólií sa v priebehu rokov rozšírila o mnoho viacvrstvových konštrukcií, ktoré sa dnes predávajú. Vlastnosti zmršťovacej fólie zahŕňajú zmršťovanie, tesnosť, optiku, húževnatosť a sklz. Čo sa týka zmršťovacích vlastností, ide o počiatočnú teplotu, voľné zmrštenie, zmršťovaciu silu, rozsah teplôt zmršťovania, pamäť a celkový vzhľad obalu.

Technický parameter:

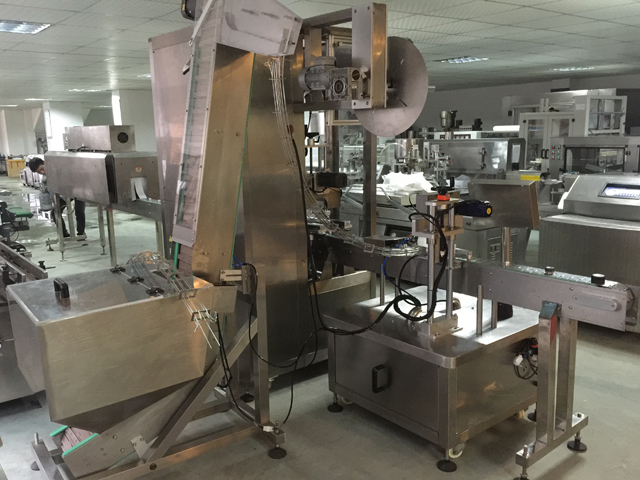

systém zdvíhania uzáverov.jpg

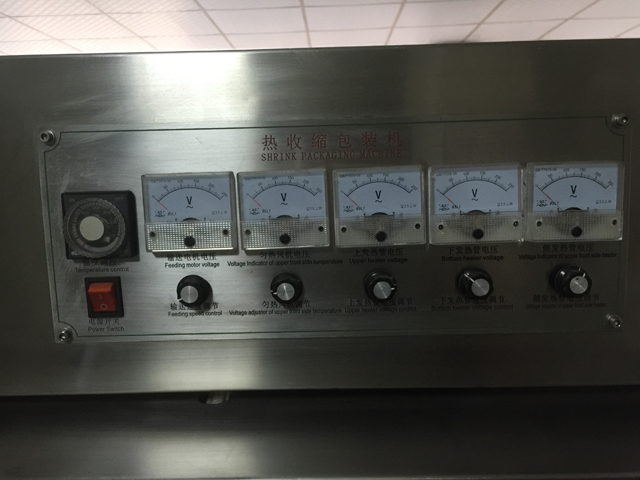

čiapky tesnenie zmršťovací tunel.jpg

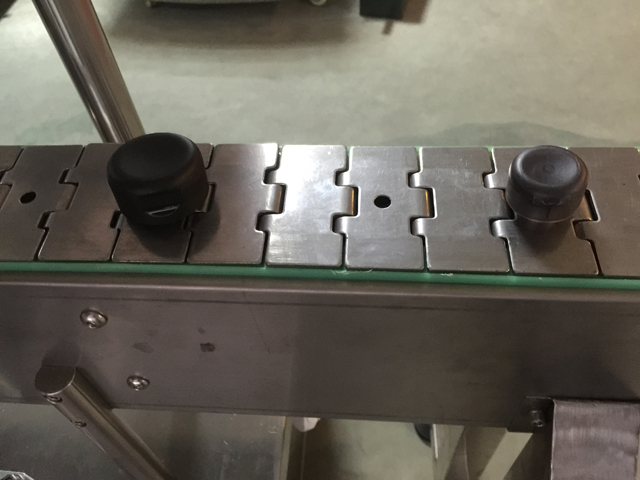

stroj na označovanie rukávov pások.jpg

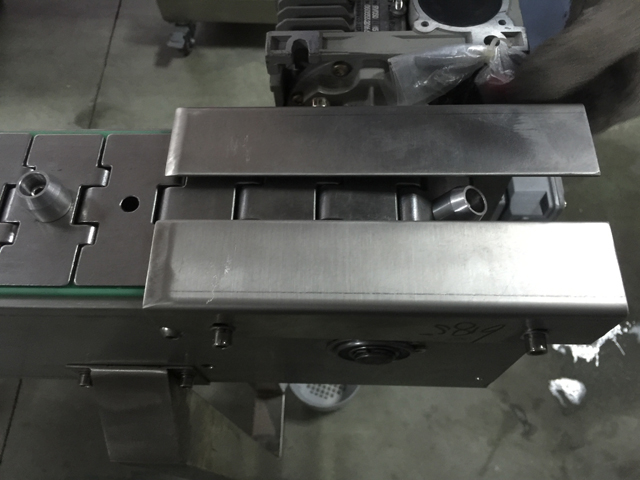

automatické padajúce čiapky.jpg

  • Model: VK-SSL
  • Napätie: 220V/50Hz
  • Spotreba energie: 3kw
  • Kapacita: ≥3600-4500ks za hodinu
  • Výnos: ≥99 %
  • Priemer fliaš: 28 mm až 125 mm (prispôsobené)
  • Výška uzáverov: 10 mm až 280 mm (prispôsobené)
  • Vhodné materiály: PVC/Pet/Ops
  • Dĺžka filmu: 30-250 mm
  • Hrúbka fólie: 0,035 mm - 0,13 mm
  • Materiály Film: PVC/Pet/Ops
  • Priestor filmu: ≥5 mm
  • Vnútorný priemer fólie: ≥5" (127 mm)
  • Vonkajší priemer kotúčov: ≤ 500 mm
  • Rozmery: 1550 mm × 1055 mm × 2000 mm
  • Hmotnosť: 750 kg

Zoznam dielov

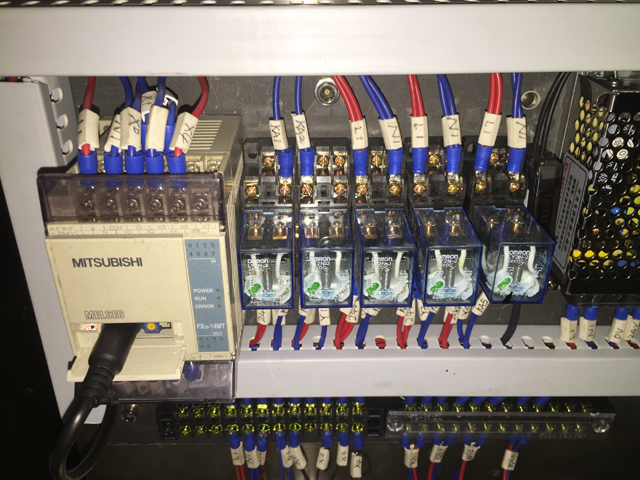

elektronická konfigurácia.jpg

Pracovná jednotkaPoložkaModelNieZnačkaOrgin
Jednotka rezacej hlavyAC motor5IK90GU-CF-25KB1Taiwan
UpratovanieAC motor5IK120A-CF1VKPAKTaiwan
Zásobovanie materiálomAC motorRV50-20K-1801VKPAKTaiwan
Frekvenčný meničATV12H018M21SchneiderFrancúzsko
optické senzoryCX-4211PanasonnicJaponsko
Nosenie fľašeAC motor5IK90GN-SF-5GN7,5K1VKPAKTaiwan
Frekvenčný meničATV12H018M21SchneiderFrancúzsko
Oddelenie fliašAC motor5IK90GN-SF-5GN0,75K1VKPAKTaiwan
Frekvenčný meničATV12H018M21SchneiderFrancúzsko
Jednotka kefy na vlasyAC motor4IK25GN-C-4GN3K2VKPAKTaiwan
Jednotka rezacej hlavyServomotorBCH0801*1*1C 400W1SchneiderFrancúzsko
Šofér SevroLXM23CU04M3X 400W1SchneiderFrancúzsko
Mini optické senzoryPM-L442PanasonnicJaponsko
Pohonná jednotkaServomotor vodičaBCH0801*1*1C 400W1SchneiderFrancúzsko
Servovodič vodičaLXM23CU04M3X 400W1SchneiderFrancúzsko
Elektrická očná jednotkaVysokorýchlostný vláknový senzorFX-3011PanasonnicJaponsko
Elektrické oko pre monitor na fľašeVláknový senzorCX-4421PanasonnicJaponsko
Dopravníková jednotkaFrekvenčný meničATV12H075M21SchneiderFrancúzsko
Elektrické skrinePLCDF-MX-1005-9A1OMRONJaponsko
Dotyková obrazovkaMT6070IR 7,0'1WeinviewTaiwan
Swith PowerABL2REM24020H1SchneiderFrancúzsko
StýkačD1810 25A2SchneiderFrancúzsko

Podrobnosti

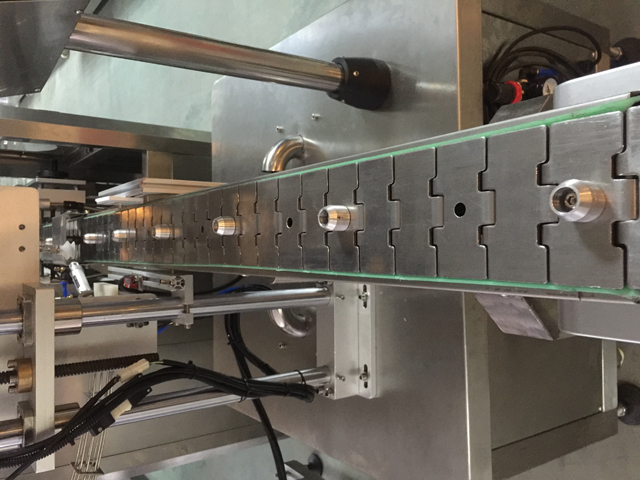

podrobnosti pre zmenšovacie označenie.jpg

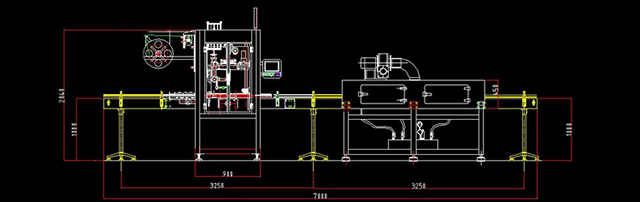

CAD of tapes sleeve labeling.jpg

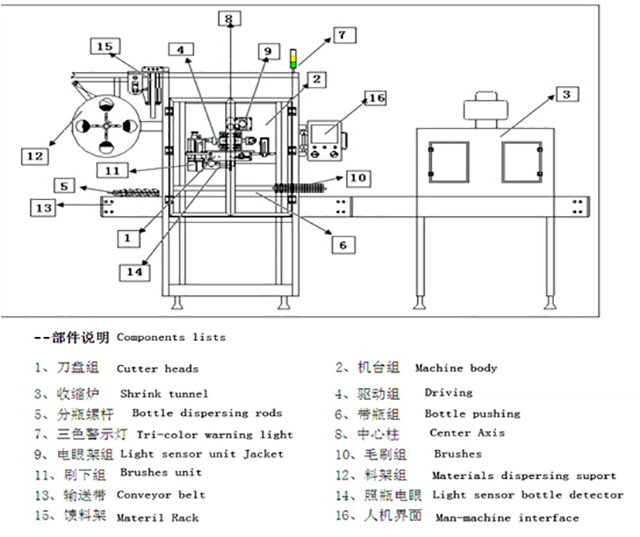

ilustrácia zariadenia na označovanie rukávov.jpg

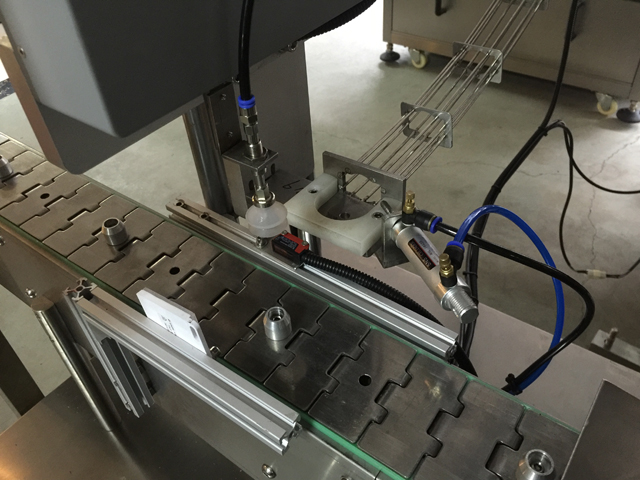

pásky zmršťovacie balenie.jpg

uzávery tesniaca línia zmršťovanie.jpg

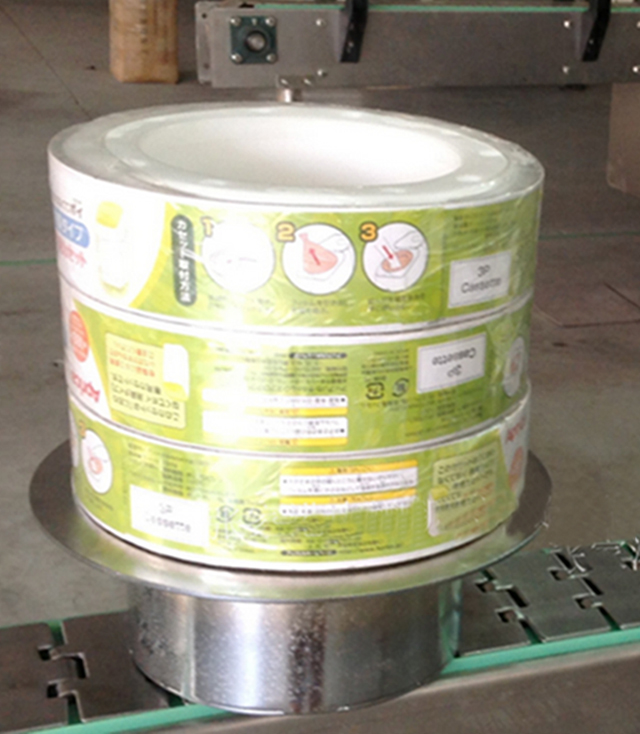

páska sleeve labelling shrink packing.jpg

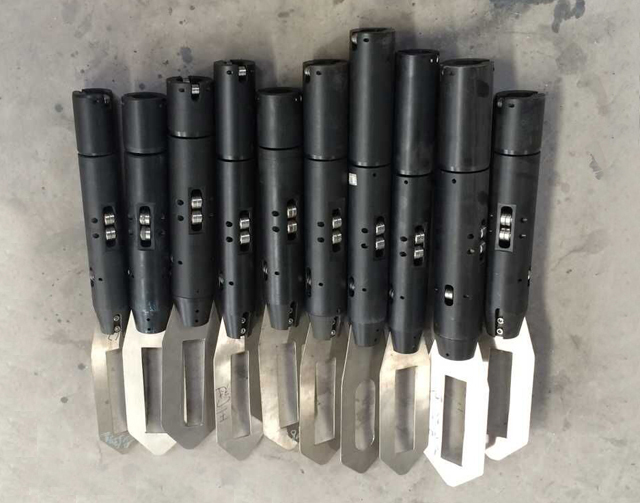

stredový stĺpik rukáv etiketovacie stroje.jpg

Vzorky

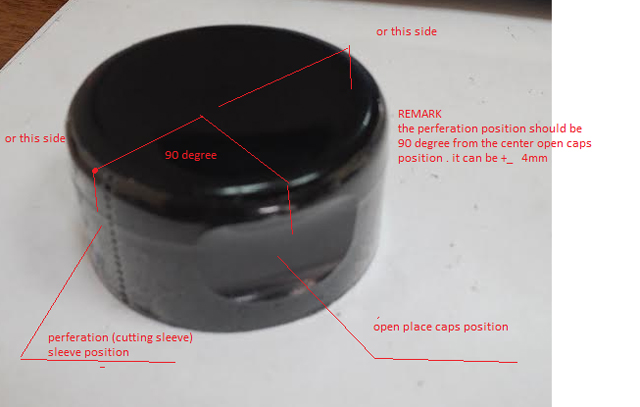

čiapky srink sleeve position.jpg

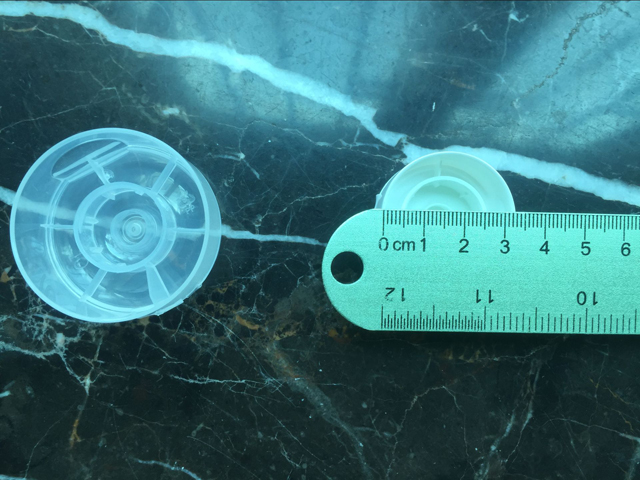

pásky adhevie shrink sleeve labelling.JPG

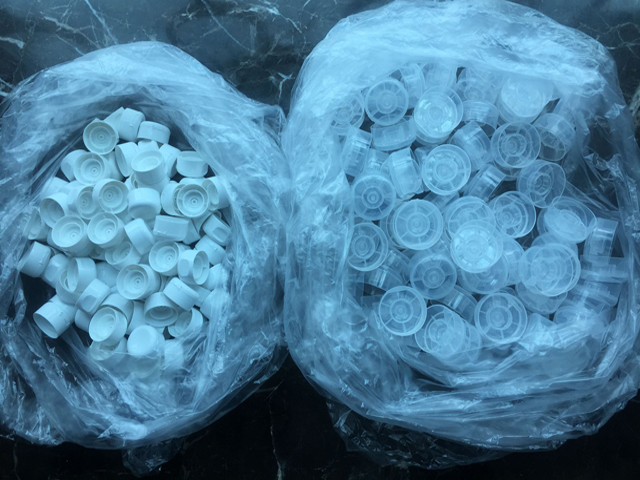

vzorky pások po označení zmršťovaním.png

Stroje s automatickým podávačom pások

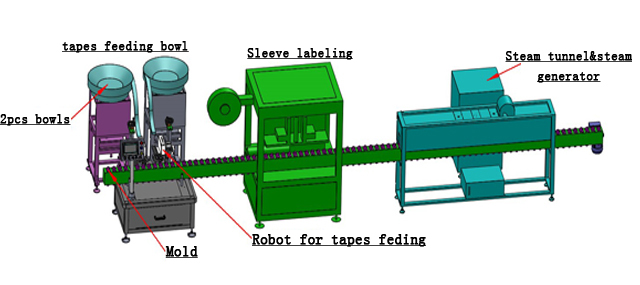

zmršťovacia automatika pre pásky.jpg

Záruka: Na všetky stroje sa vzťahuje záruka 1 rok. (Zo záruky sú vyňaté problémy v dôsledku nehôd, nesprávneho použitia, nesprávneho použitia, poškodenia pri skladovaní, nedbalosti alebo úpravy zariadenia alebo jeho komponentov. Súčasťou nie je ani ľahko rozbitný náhradný diel v záruke)

Inštalácia: Po príchode stroja do vašej továrne, ak potrebujete, náš technik príde k vám, aby nainštaloval a otestoval stroj a tiež zaškolil vášho pracovníka na obsluhu stroja (čas školenia závisí od vášho pracovníka). Výdavky (letenka, strava, hotel, cestovné vo vašej krajine) by mali byť na vašom účte a za technika musíte zaplatiť 150 USD za deň. Môžete tiež ísť do našej továrne na školenie.

Po servise: Ak sa vyskytne problém na stroji, náš technik príde k vám, aby stroj čo najskôr opravil. Náklady by mali byť na vašom účte (ako je uvedené vyššie).
