Automatický hliníkový indukčný tesniaci stroj so skrutkovacím uzáverom

• Menovité napätie: AC220V50/60Hz
• Čistá hmotnosť stroja: 68 kg 50 kg
• Maximálny výkon: 1800W

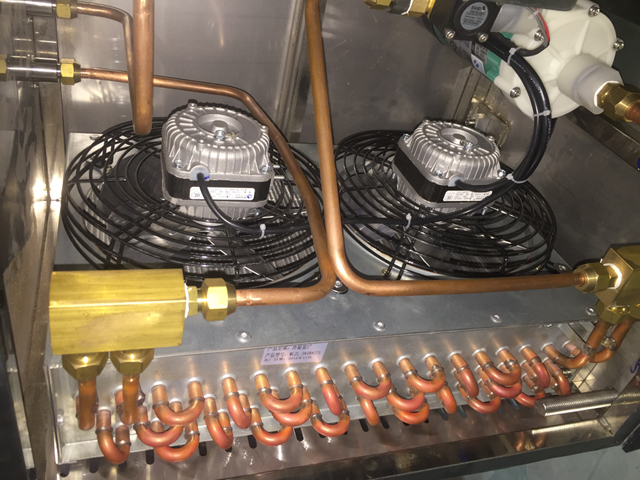

• Spôsob chladenia: Chladný vzduch / voda dvojitý spôsob chladenia
• Priemer tesnenia: φ15-75mm 15MM-45MM 30MM-60MM
• Výška fľaše: 20-180 mm
• Pracovné metódy: pokračujte v práci
• Rozsah aplikácie: Veľká náplasť výroby
• Rýchlosť uzatvárania: 0-200 fliaš/min
• Rozmery balenia: 1600*450*1500mm
• Veľkosť generátora: 1450*410*1300mm

Zobraziť video

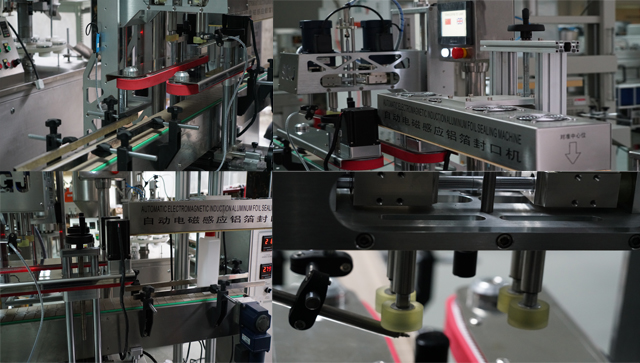

Linka vrátane dvoch hlavných strojov, ako je indukčný tesniaci stroj a inline uzatvárací stroj;

Stroje sú vhodné na uzatváranie a uzatváranie lekárskych fliaš, ktoré sa používajú v laboratóriách s analytickými prostriedkami. Celá linka môže byť vybavená pomocným zariadením, ako je otočný tanier na fľaše alebo funkcia dávkového kódovania.

Ako je uvedené nižšie, sú uvedené základné údaje o strojoch:

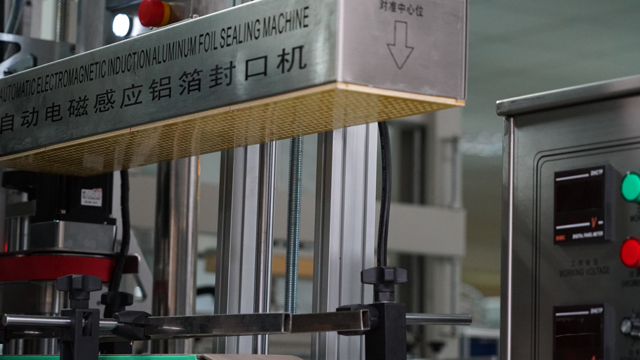

Indukčné tesnenie, inak známe ako uzáver uzáveru, je bezkontaktný spôsob ohrevu vnútorného tesnenia na hermetické utesnenie vrchnej časti plastových a sklenených nádob. Tento proces utesnenia prebieha po naplnení a uzavretí nádoby.

Technológia elektromagnetického indukčného tesnenia s kompozitnými materiálmi je v súčasnosti svetom uznávaná pokročilá metóda tesnenia a jej charakteristika bezkontaktného ohrevu je vhodná na tesnenie plastových fliaš (PP, PVC, PET, ABS, HDPE, PS a DURACON) , sklenená fľaša a rôzne kompozitné plastové hadice, takže v súčasnosti je to najpokročilejšia technológia na utesňovanie fliaš pre odvetvia ako je farmácia, potravinárstvo, mastnota, denná chémia, domáca chémia a poľnohospodárska chémia.

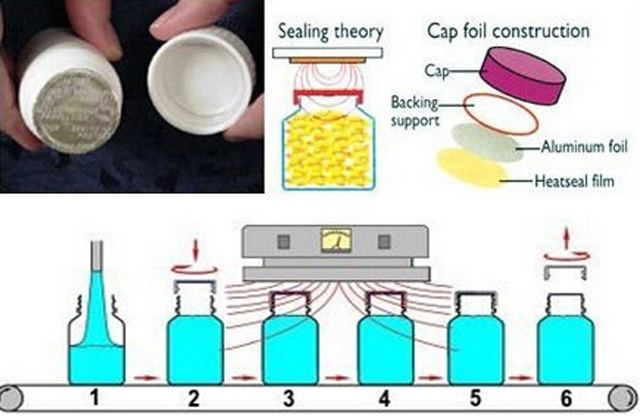

Princíp fungovania a ako to funguje

Uzáver sa dodáva do plniča s už vloženou vrstvou hliníkovej fólie. Aj keď sú na výber rôzne vložky, typická indukčná vložka je viacvrstvová. Vrchná vrstva je papierová kaša, ktorá je zvyčajne bodovo prilepená k uzáveru. Ďalšou vrstvou je vosk, ktorý sa používa na spojenie vrstvy hliníkovej fólie s buničinou. Spodná vrstva je polymérová fólia nalaminovaná na fóliu. Po nasadení uzáveru alebo uzáveru nádoba prechádza pod indukčnou cievkou, ktorá vysiela oscilujúce elektromagnetické pole. Keď nádoba prechádza pod indukčnou cievkou (tesniacou hlavou), vodivá hliníková fólia sa začne zahrievať v dôsledku vírivých prúdov. Teplo roztopí vosk, ktorý sa absorbuje do buničitého podkladu a uvoľní fóliu z uzáveru. Polymérny film sa tiež zahrieva a steká na okraj nádoby. Po ochladení polymér vytvorí spojenie s nádobou, čo vedie k hermeticky uzavretému produktu. Nádoba ani jej obsah nie sú negatívne ovplyvnené; Vzniknuté teplo nepoškodzuje obsah.

Je možné prehriatie fólie a poškodenie tesniacej vrstvy a akýchkoľvek ochranných bariér. To by mohlo viesť k chybným tesneniam, dokonca aj týždne po počiatočnom procese tesnenia, takže správne dimenzovanie indukčného tesnenia je nevyhnutné na určenie presného systému potrebného na prevádzku konkrétneho produktu.

Utesnenie môže byť vykonané buď ručnou jednotkou alebo na dopravníkovom systéme.

Najnovší vývoj (ktorý lepšie vyhovuje malému počtu aplikácií) umožňuje použitie indukčného tesnenia na aplikáciu fóliového tesnenia na nádobu bez potreby uzáveru. V tomto prípade sa fólia dodáva narezaná alebo v kotúči. Ak sa dodáva v kotúči, vysekne sa a prenesie na hrdlo nádoby. Keď je fólia na svojom mieste, je stlačená tesniacou hlavou, aktivuje sa indukčný cyklus a tesnenie sa prilepí na nádobu. Tento proces je známy ako priama aplikácia.

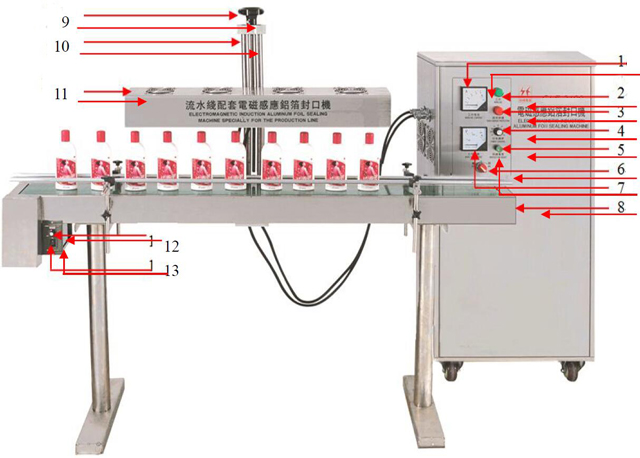

Kreslenie

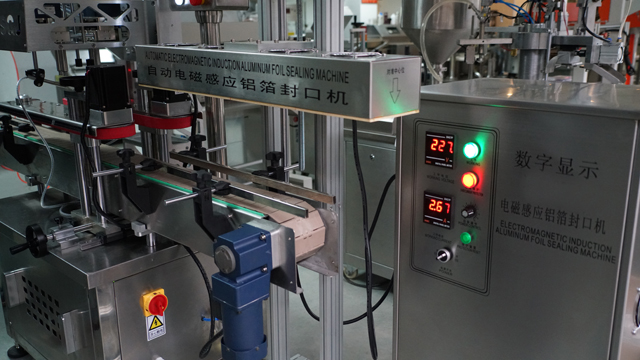

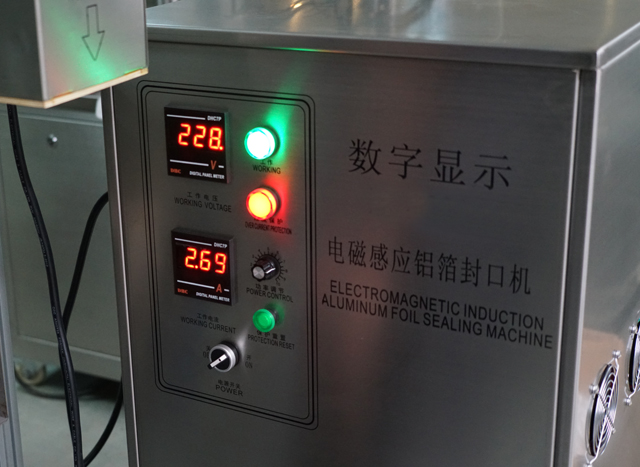

1. Ampérmeter: Zobrazuje aktuálny stav počas prevádzky celého stroja.
2. Pracovný indikátor: Ukazuje pracovný výnimočný stav
3. Indikátor nadprúdu: zobrazuje abnormálny pracovný stav.
4. Ovládanie výkonu: regulátor výkonu.
5. Reset ochrany: Obnovte normálny pracovný stav.
6. Vypínač: Ovláda výkon celého stroja.
7. Voltmeter: Zobrazuje stav napätia počas prevádzky celého stroja.
8. Dopravník: preprava fliaš.
9. Ručné koliesko: nastavenie pre rôzne veľkosti výšky fliaš.
10. Zdvíhacie police: Používali sa na fixáciu a zvýšenie alebo zníženie výšky a nízkej funkcie tesniacej hlavy.
11. Tesniaca hlava: Zahrieva a uzatvára hliníkovú fóliu vo uzávere fľaše.
12. Rýchlosť nastavenia: tlačidlo nastavenia rýchlosti prevádzky dopravníkového pásu.
13. Štartovací spínač: Prepínač ovládania dopravníka.

• Menovité napätie: AC220V50/60Hz
• Čistá hmotnosť stroja: 68 kg 50 kg
• Maximálny výkon: 1800W
• Spôsob chladenia: Chladný vzduch / voda dvojitý spôsob chladenia
• Priemer tesnenia: φ15-75mm 15MM-45MM 30MM-60MM
• Výška fľaše: 20-180 mm
• Pracovné metódy: pokračujte v práci
• Rozsah aplikácie: Veľká náplasť výroby
• Rýchlosť uzatvárania: 0-200 fliaš/min
• Rozmery balenia: 1600*450*1500mm
• Veľkosť generátora: 1450*410*1300mm

Použite metódu na indukčnom zváracom stroji

• Nastavenie veľkosti fliaš: Fľašu položte pod „tesniacu hlavu“, nastavte „ručné koliesko“, uistite sa, že vzdialenosť medzi dnom „tesniacej hlavy“ a čelom krytu fľaše je asi 1-3 mm, otočte „štartovacím spínačom“ zapnite, aby sa pás dopravníka rozbehol a nechajte fľaše prejsť cez pás, aby ste skontrolovali, či sa nedotýkajú zváracej hlavy. Najmenšia vzdialenosť bez húževnatosti je najlepšia.
•  Rýchlosť dopravného pásu nastavte pomocou "regulátora rýchlosti". Utesnenie hliníkovou fóliou súvisí s rýchlosťou pásu a výkonom. Položte niekoľko fliaš na opasok, zapnite „vypínač“ a vykonajte test tesnenia. Operácia sa formálne začína, keď sú fľaše pevne zapečatené.
• Počkajte na jemné spustenie na popruhu a začnite s tesnením o 30 sekúnd neskôr, keď ampérmeter ukazuje 3,2 A.
• Pri vypínaní stroja vypnite „sieťový vypínač“ a „spúšťací vypínač“.

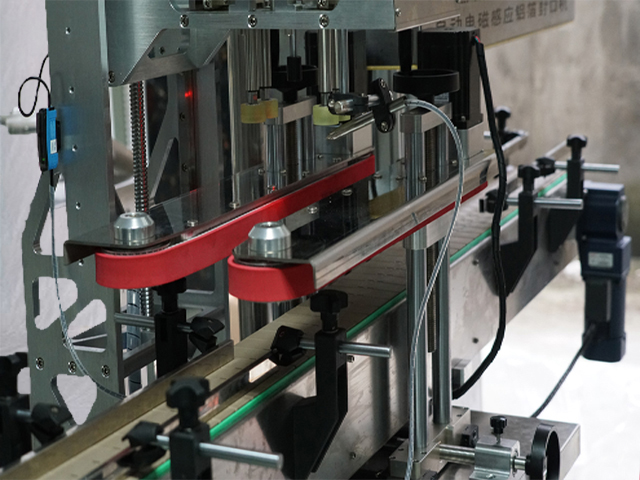

Inline uzatvárací stroj:

• Výrobná kapacita: 40-60 Caps /min
• Veľkosť uzáveru: 10-50/35-140mm
• Priemer fľaše: 35-140 mm
• Výška fľaše: 38~300 mm
• Veľkosť (D׊×V): 1000×800×1200 mm
• Hmotnosť: 350 kg

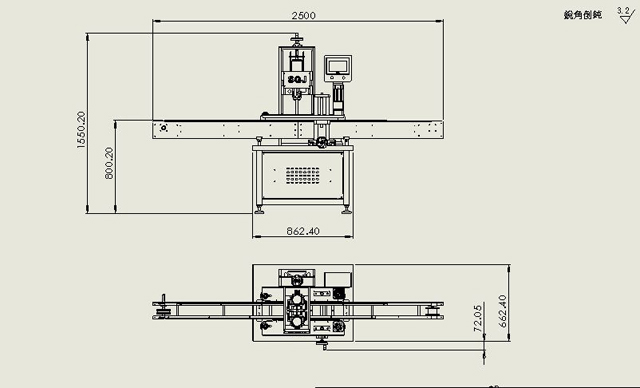

Kreslenie Inline uzatváracieho stroja

Nastavenie uzáveru od A po Z

Úprava upevnenia fliaš

1. Uvoľnite rukoväť (3)

2. Vložte vopred pripevnené fľaše (1)

3. Očná buľva, ak je stred uzáveru zhodný so stredom valca (9); po zhode upevnite rukoväť (3)

Nastavenie výšky krytu﹒

1. Uvoľnite rukoväť (7)

2. Nastavte rukoväť (12) tak, aby spodná vzdialenosť krycieho trecieho kolieska (4) bola 2 mm od spodnej časti uzáveru, upevnite rukoväť (7)

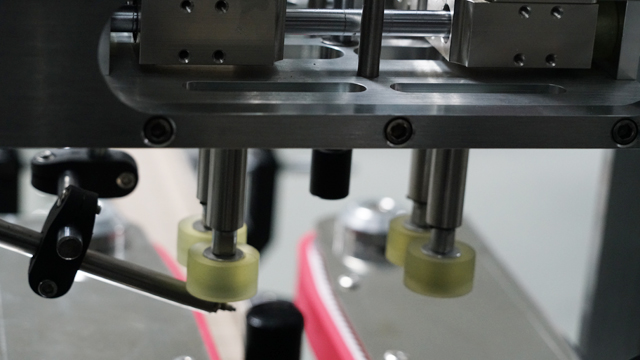

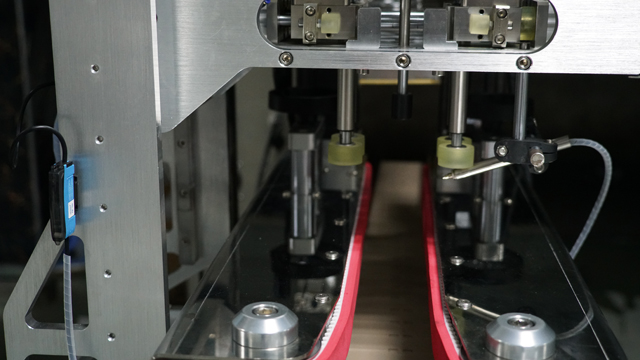

Nastavenie krytia trecích medzier:

1. Zatvorte zdroj vzduchu

2. Medzi trecie kolieska vložte čiapočky (4)

3. Priblížte sa k uzáverom pohybom trecieho kolieska (4), aby ste nastavili skrutku zdvihového modulu (5) (obe strany by mali byť symetrické podľa merania okom). Pravá fas by mala byť 2 mm až 3 mm pre každú stranu;

Nastavenie výšky uzáveru valca (podľa vzoriek uzáverov)

1. Uvoľnite skrutku (8), aby vyčnieval uzatvárací valec (9);

2. Ponechajte vzdialenosť 1 mm – 2 mm od uzatváracej matice po hornú časť uzáverov

3. Utiahnite skrutku (8)

Nastavenie rýchlosti uzatváracieho valca

1. Pripojte napájací zdroj a zdroj vzduchu, aby ste upravili nastavenie tlaku pre tlak vzduchu (štandardne 0,74 MPa – 0,6 MPa)

2. Upravte čas uzáveru a interval uzáveru (štandardne 1 s až 1,5 s), vyberte stav ako Manuálny, Nasmerujte pedálový spínač na nastavenie pneumatickej rýchlosti ľavého a pravého trecieho kolesa, nakoniec by mala byť rýchlosť pri oboch rýchlostiach na rovnakej úrovni. ;

3. Nastavte rýchlosť uzatváracieho valca.

Skúšobný chod stroja

1. Vyberte jeden produkt na testovanie uzáveru; Obnovte uzáver podľa účinku uzáveru;

2. Nastavte krútiaci moment podľa torznej sily.

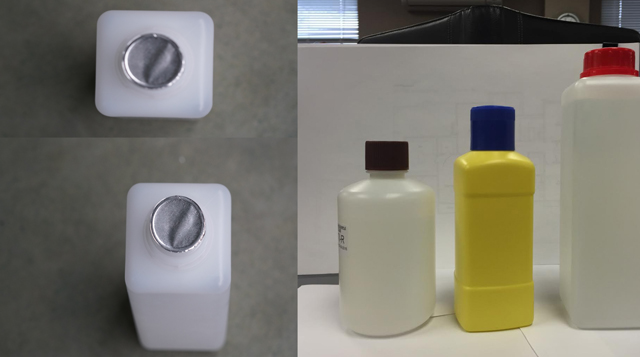

Vzorky fliaš na utesnenie uzáverov
